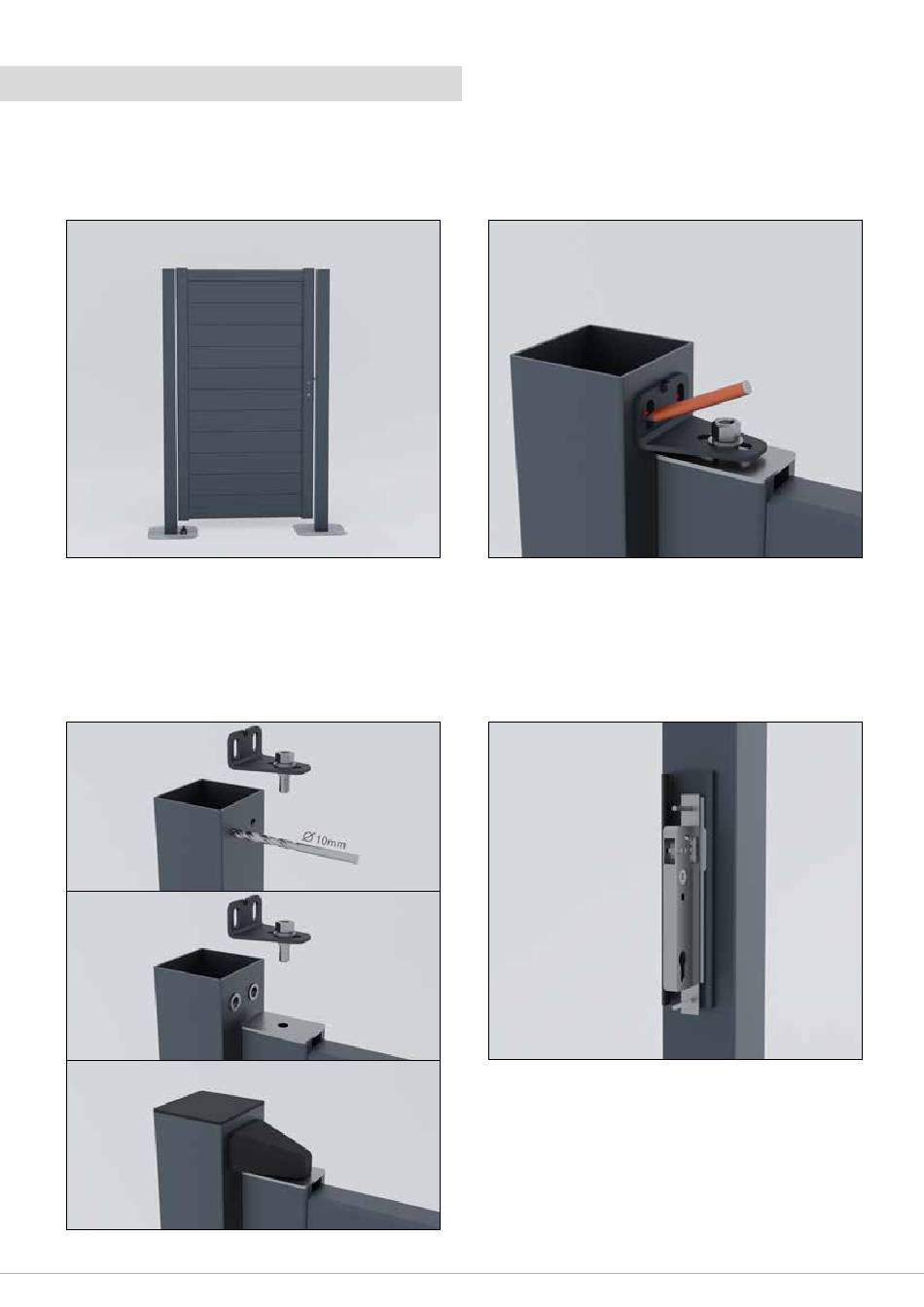

4 - INSTALLATION D'UN PORTILLON
ETAPE 4.5 -
Présenter le portillon entre les poteaux et le placer sur la crapau-
dine. Attention au sens Haut/Bas et à placer l'axe pivot au fond du
roulement. Vérifier la verticalité et immobiliser le portillon.
ETAPE 4.7 -
Déplacer le portillon pour pouvoir percer le poteau à l'aide d'un
forêt métal diamètre 10mm. Repositionner le portillon et le gond
haut en intercalant des rondelles M8 entre gond et poteau. Fixer
définitivement le gond à l'aide de boulons M8x20mm et de ron-
delles. Vérifier l'ouverture du vantail et repositionner si besoin les
axes de pivot. Placer les capots sur le gond et les poteaux.
16/20 | Instruction de montage - Clôture Composite BOSTON Fiberdeck
ETAPE 4.6 -
Placer le gond haut dans le roulement supérieur et marquer son
positionnement sur le poteau.
ETAPE 4.8 -
Présenter le bloc butée sur le poteau côté serrure en tenant
compte du sens d'ouverture souhaité (tirant ou poussant). Il est
nécessaire de dévisser la plaque inox et éventuellement de la
faire pivoter pour faire coïncider les trous avec la serrure et le
pêne.
/ V1.21
®
