Cas De L'installation De Lames Ajourees - FIBERDECK BOSTON Instructions De Montage

2 - MONTAGE DU REMPLISSAGE

2.4 - CAS DE L'INSTALLATION DE LAMES AJOUREES

Il est possible de réaliser des panneaux ajourés toute hauteur ou de combiner parties pleines et ajourées sur un panneau. 2 hauteurs
de lames sont disponibles : 45 et 100 mm. En combinaison avec des cales prédécoupées (également proposées en 2 hauteurs : 15
et 30 mm) on peut obtenir des niveaux d'occultation différents.
La hauteur du panneau final dépendra de la combinaison choisie. Le tableau suivant reprend pour exemple quelques configurations
courantes.
Lames OPEN 45
cales 15 mm
Hauteur totale
Quantité
(mm)
30 1810
28 1690
26 1570
24 1450
22 1330
20 1210
18 1090
16 970
14 850
12 730

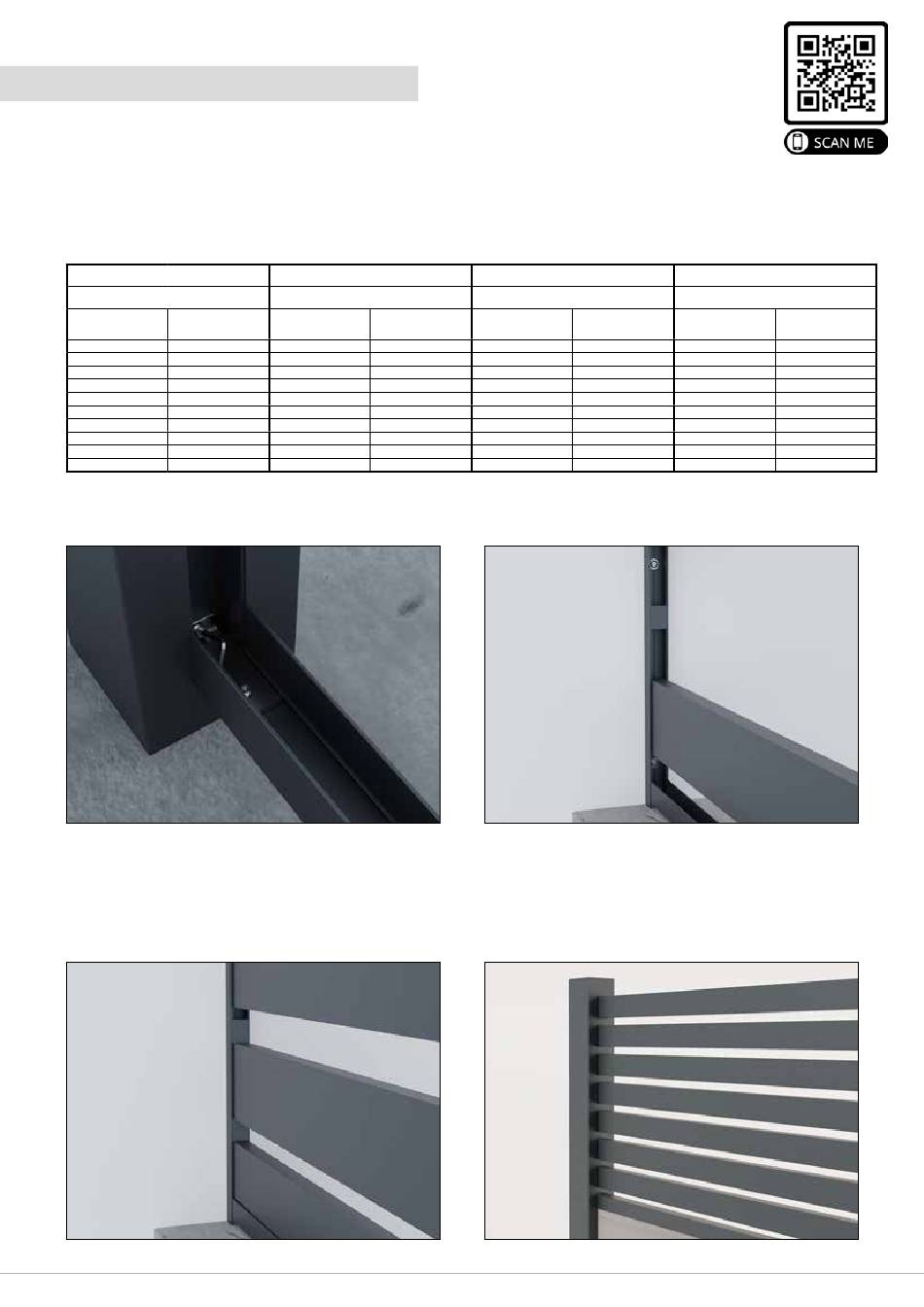

ETAPE 2.4.1 -
Mettre en place la lisse basse en respectant les préconisations
de l'étape 1.
ETAPE 2.4.3 -
Répéter l'opération autant que nécessaire pour obtenir la hau-
teur désirée.
12/20 | Instruction de montage - Clôture Composite BOSTON Fiberdeck
Lames OPEN 100
cales 30 mm
Hauteur totale
Quantité
(mm)
14 1830
13 1700
12 1570
11 1440
10 1310
9 1180
8 1050
7 920
6 790
5 660
/ V1.21
®
Mix Lames Std & 7 lames Open 45
cales 15 mm
Hauteur totale
Quantité lames std
(mm)
9 1795
8 1645
7 1495
6 1345
5 1195
4 1045
3 895
ETAPE 2.4.2 -
Placer la première lame aluminium dans la lisse basse puis faire
coulisser sur les poteaux une première cale
ETAPE 2.4.4 -
Terminer par la lisse haute (Cf. étape 3). Dans le cas d'une com-
binaison panneau plein en partie basse et partie haute ajourée, il
faut disposer la lisse haute après la dernière lame emboitable et
positionner les lames ajourées au-dessus. Il n'y a plus ensuite de
lisse haute. Cette configuration n'est possible que dans la limite
de 45 cm de partie ajourée.
Mix Lames Std & 4 lames Open 45
cales 15 mm
Hauteur totale
Quantité lames std
(mm)
10 1755
9 1605
8 1455
7 1305
6 1155
5 1005
4 855
3 705
