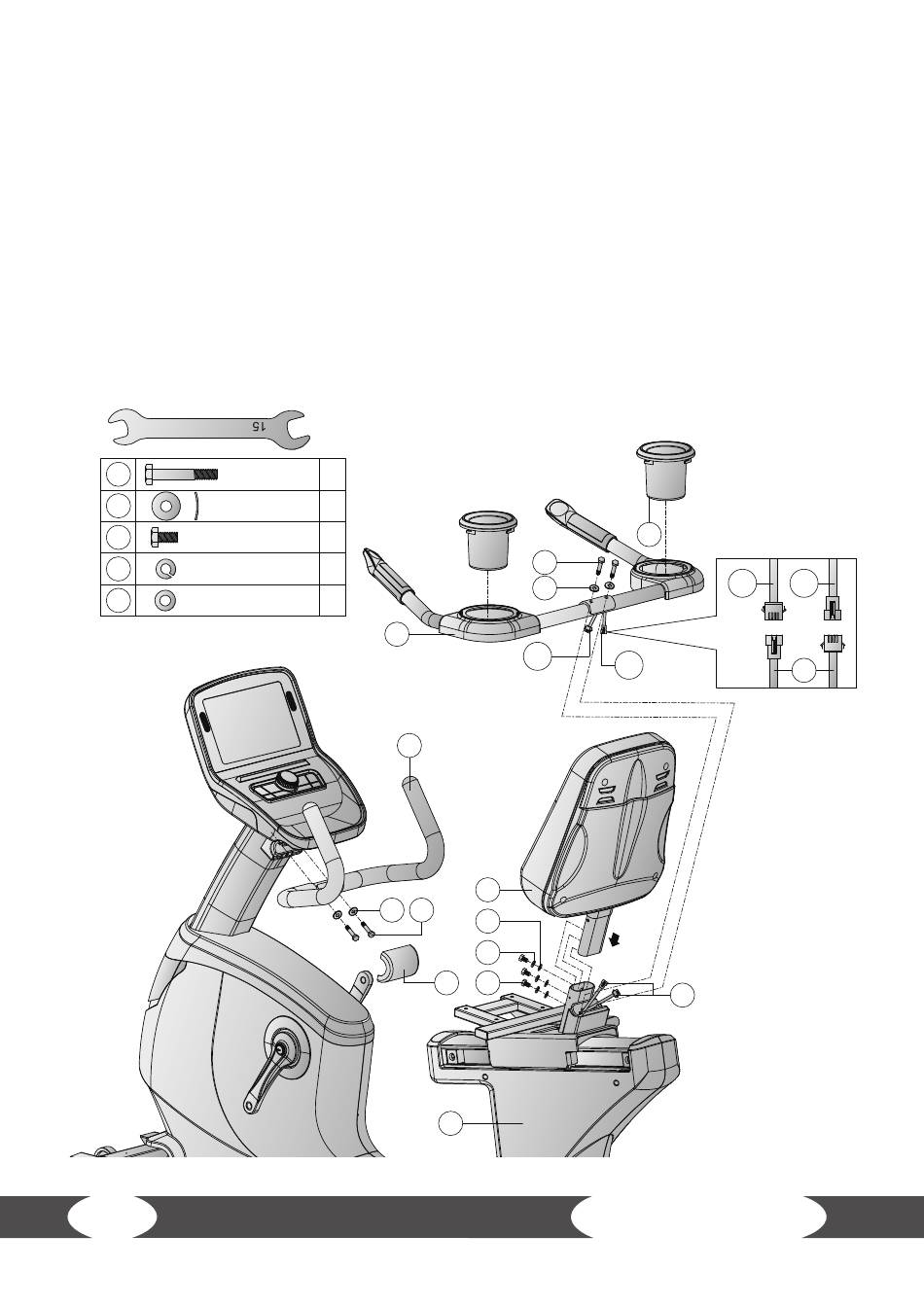

Étape 4 :
montage des poignées
1.
Insérez le dossier (119) dans le logement du cadre principal (1) et fixez-le avec trois vis (15), trois
rondelles (16) et trois rondelles élastiques (9).
2.
Reliez les câbles (37L & 18) et les câbles (37R & 18) entre eux.
3.
Fixez les poignées avec capteurs tactiles (36) sur le cadre principal (1) à l'aide de deux vis (41) et
de deux rondelles ondulées (8).
4.
Positionnez les portes-bidons (20) dans les logements des poignées avec capteurs tactiles (36).
5.
Fixez les poignées avant (72) sur le montant de la console (17) à l'aide de deux vis (41) et de deux
rondelles ondulées (8).
6.
Positionnez le revêtement (42) sur les poignées avant (72).
13
41
M8x1.25x50L
8
D22*D8.5*1.5T
15
M8x1.25x15L
9
D15.4xD8.2x2T
16
D16xD8.5x1.2T
18
x4
x4
x3
x3
x3
36
72
119
8 41
16
9
42
15
1
20
41
8
37L
37R
18
RB9.9 Touch
37L
37R
4-1
18
