INTERFACE SÉRIE
L'interface série RS485 est basée sur une ligne de communication différentielle équilibrée avec une
impédance typique de 120 ohm. La longueur maximale du branchement n'est pas définie mais dépend de
la vitesse de communication, du rapport signal / bruit et de la qualité du câble. La longueur maximale pour
assurer le fonctionnement est normalement fixée à 1 200 m. Le câble de branchement peut ne pas être
blindé si la distance est de quelques mètres dans un endroit électriquement peu 'bruyant'. Pour des
distances comprises entre 15 et 100 m, il est possible d'utiliser un câble blindé et torsadé sans
caractéristiques particulières, tandis qu'il est conseillé d'utiliser par exemple un câble CEAM CPR 6003 ou
BELDEN 9841 pour les distances comprises entre 15 et 100m. La ligne de communication devra de

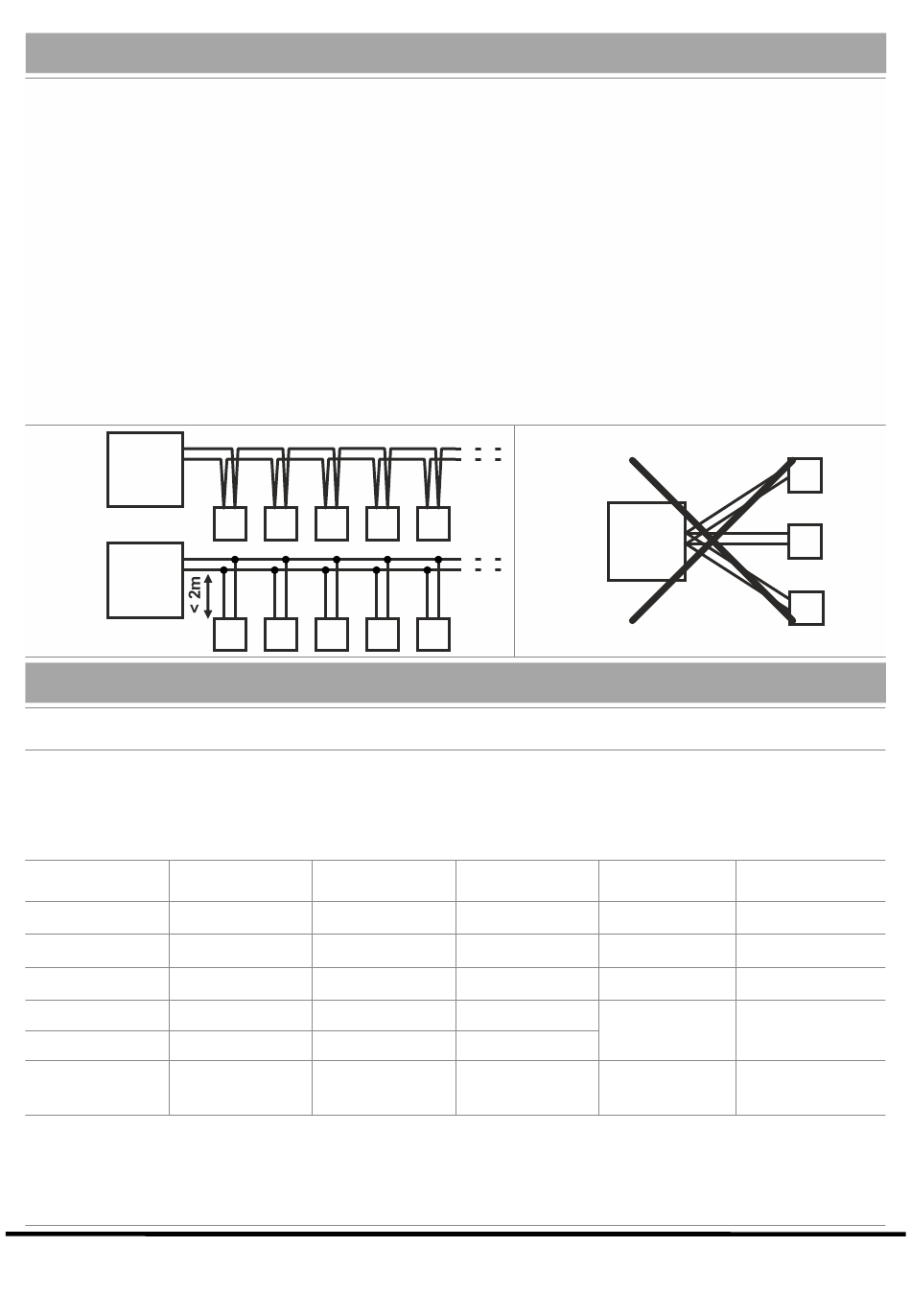

préférence être de type à chaîne, en évitant les connexion en étoile et en limitant les dérivations à quelques
mètres (voir figure ci-dessous). Les extrémités de la ligne devront être terminées en mettant le
commutateur correspondant du module sur ON ou en plaçant une résistance de 120 ohm parallèlement à la
ligne. Le blindage du câble doit être branché à la borne de GND des deux côtés et à la terre au moins d'un
côté. L'autre côté doit être branché à la terre, si nécessaire pour réduire les parasites, à l'aide d'un
condensateur de 10 nF.
Master
OK
Master
RÉGLAGES
COMMUTATEURS-DIP
La configuration des commutateurs doit être fait avec le module non alimenté, pour éviter de
l'endommager. La position des commutateurs définit les paramètres de communication Modbus du
module : Adresse et Baud Rate. Les valeurs du Baud Rate et de l'adresse en fonction de la
configuration des commutateurs sont reportées dans le tableau suivant:
SW1
BAUD RATE
1 2 3 4 5 6 7 8
x x x x x x
x x x x x x
x x x x x x
x x x x x x
xx De EEPROM xx De EEPROM
Remarque: Quand les commutateurs de 3 à 8 sont sur OFF, les paramètres de communication sont
pris par la programmation (EEPROM).
Remarque2: La terminaison de la ligne RS485 ne doit être effectuée qu'aux extrémités de la ligne
de communication.
1
2
3
4
1
2
3
4
SW1
1 2 3 4 5 6 7 8
9600
xx
19200
xx
38400
x x . . . . . .
57600
xx
5
NO
5
ADDRESSE
# 1
# 2
#. .
# 63
MI000406-F
Master
SW1
TERMINATEUR
9 10
x
DÉSACTIVÉ
x
ACTIVÉ
ON
OFF
FRANÇAIS - 7/8
3
2
1
Slave
