5. INSTRUCTIONS PRÉLIMINAIRES AVANT L'UTILISATION
Le module a été conçu pour être monté à la verticale sur un guide DIN 46277.
Il est interdit de boucher les fentes d'aération avec un objet quelconque.
Il est interdit d'installer le module à proximité d'appareils qui dégagent de la
Les « Conditions de fonctionnement difficiles » sont les suivantes :
-tension d'alimentation supérieure à : 30 V (si continue), 26 V (si alternée) ;
-le module alimente le capteur à l'entrée ;
-configuration de la sortie en courant active (sortie déjà alimentée à relier au module
passif).
Espacer d'au moins 5 mm Z170REG des modules adjacents si Z170REG est destiné
à fonctionner dans un des cas énumérés ci-dessous :
-température de fonctionnement supérieure à 45°C et avec au moins une condition
de fonctionnement difficile ;
-température de fonctionnement supérieure à 35°C et avec au moins deux
conditions de fonctionnement difficiles ;
6. BRANCHEMENTS ÉLECTRIQUES
6.1 MESURES DE SÉCURITÉ AVANT L'UTILISATION
Couper l'alimentation du module avant de brancher : interface série RS232,
entrées, sorties.
Pour remplir les conditions d'immunité électromagnétique :
-utiliser des câbles blindés pour les signaux ;
-brancher le blindage à une terre spécifique pour l'instrument ;
-espacer les câbles blindés des autres câbles utilisés pour les installations de
puissance (inverseurs, moteurs, fours à induction, etc.).

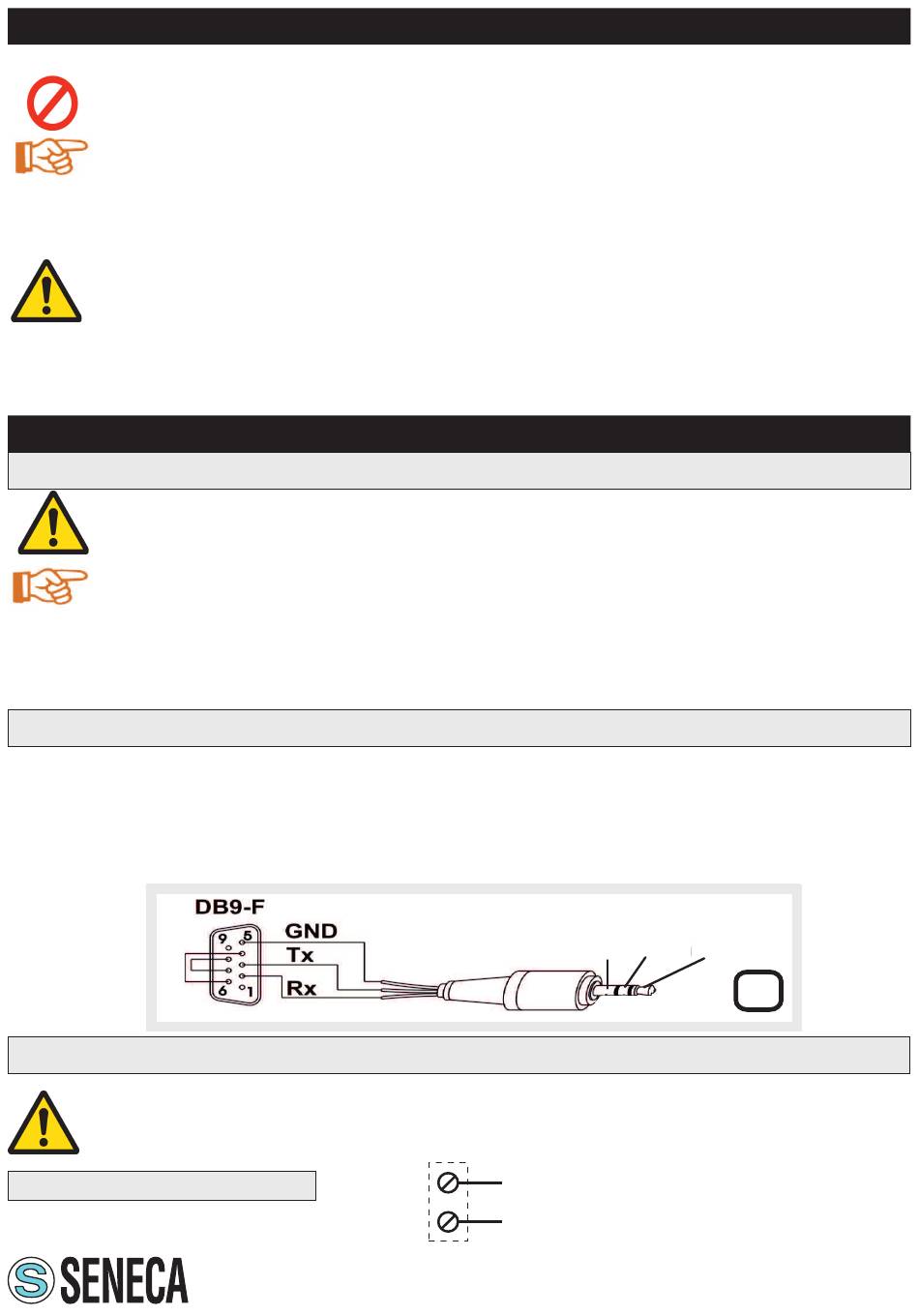

6.2 INTERFACE SÉRIE RS232
Le module est conçu pour échanger des données selon les modes définis par le protocole
ModBUS et implémentées par l'interface série RS232. Si le module est branché à l'interface
RS232, ses paramètres de communication (fixes) ont une structure des données
d'enregistrement de type 8N1. Le module est équipé d'un connecteur Jack stéréo qui permet
de le brancher au bus de communication (figure 2).
6.3 BRANCHEMENTS
S'assurer que le module n'est pas alimenté avec une tension d'alimentation
supérieure à : 40 V (si continue), 28 V (si alternée) pour ne pas l'abîmer.
ALIMENTATION
~
2
3
MI0022824-F
~
GND Tx
~
19 – 28 V~
10 – 40 V~
2 W Max
chaleur.
~
Rx
2
