D. Capteur REX
E. Relais de sécurité
F. Connecteur de broche d'E/S numérique de l'intercommunication vidéo

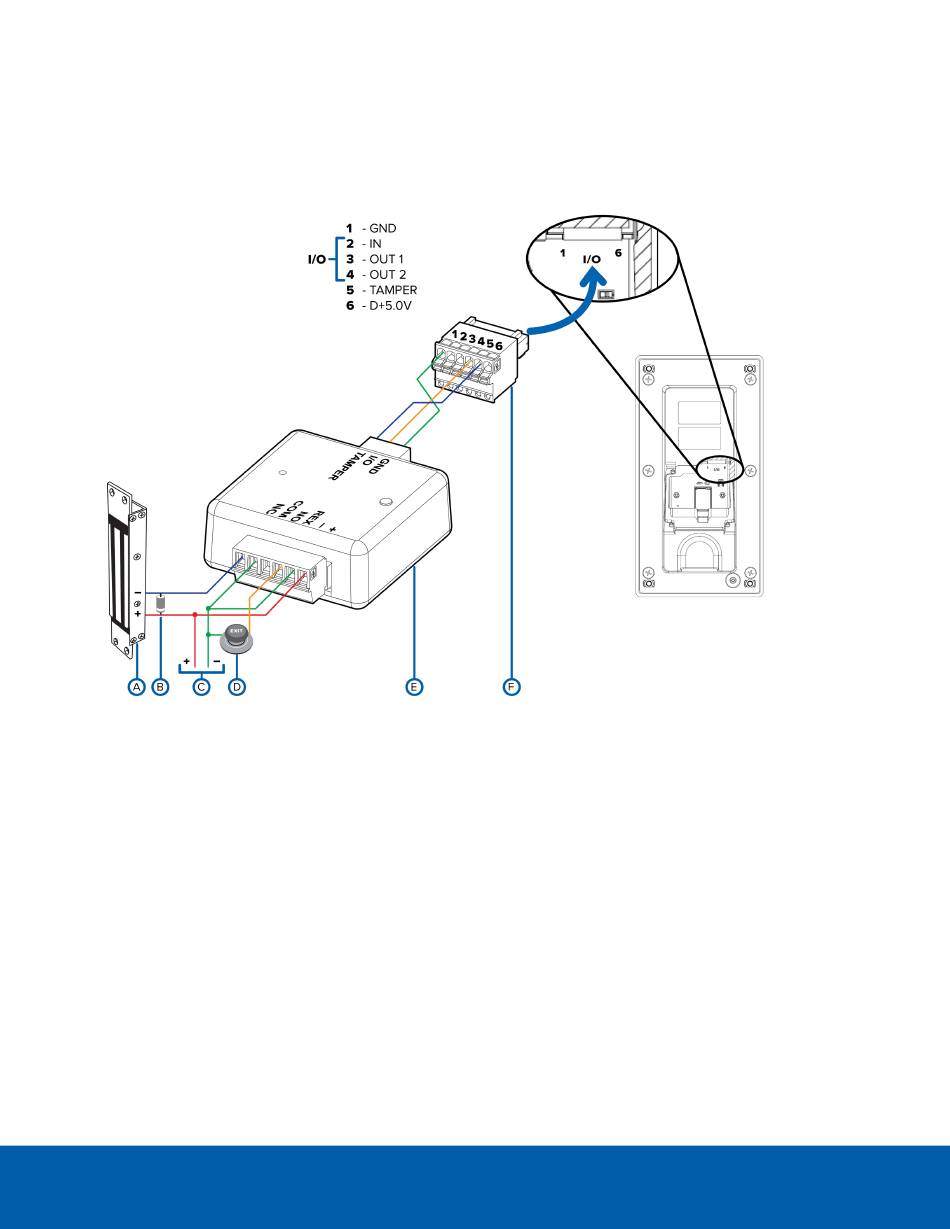

Câblage pour une configuration en accès libre
Câblage
1. GND se connecte à l'entrée 1 du connecteur de broche d'E/S numérique de l'intercommunication
vidéo.
2. L'E/S se connecte à l'entrée 4 du connecteur de broche d'E/S numérique de l'intercommunication
vidéo.
3. TAMPER se connecte à l'entrée 5 du connecteur de broche d'E/S numérique de l'intercommunication
vidéo.
4. NF se connecte à la borne - du verrou magnétique.
5. COM se connecte à la borne - du relais de sécurité, au capteur REX et à la borne - de l'alimentation.
6. REX se connecte au capteur REX.
7. La borne + se connecte aux bornes + de l'alimentation et du verrou magnétique.
Pièces
Câblage pour une configuration en accès libre
7
