Câblage pour une configuration de sécurité intégrée
Câblage

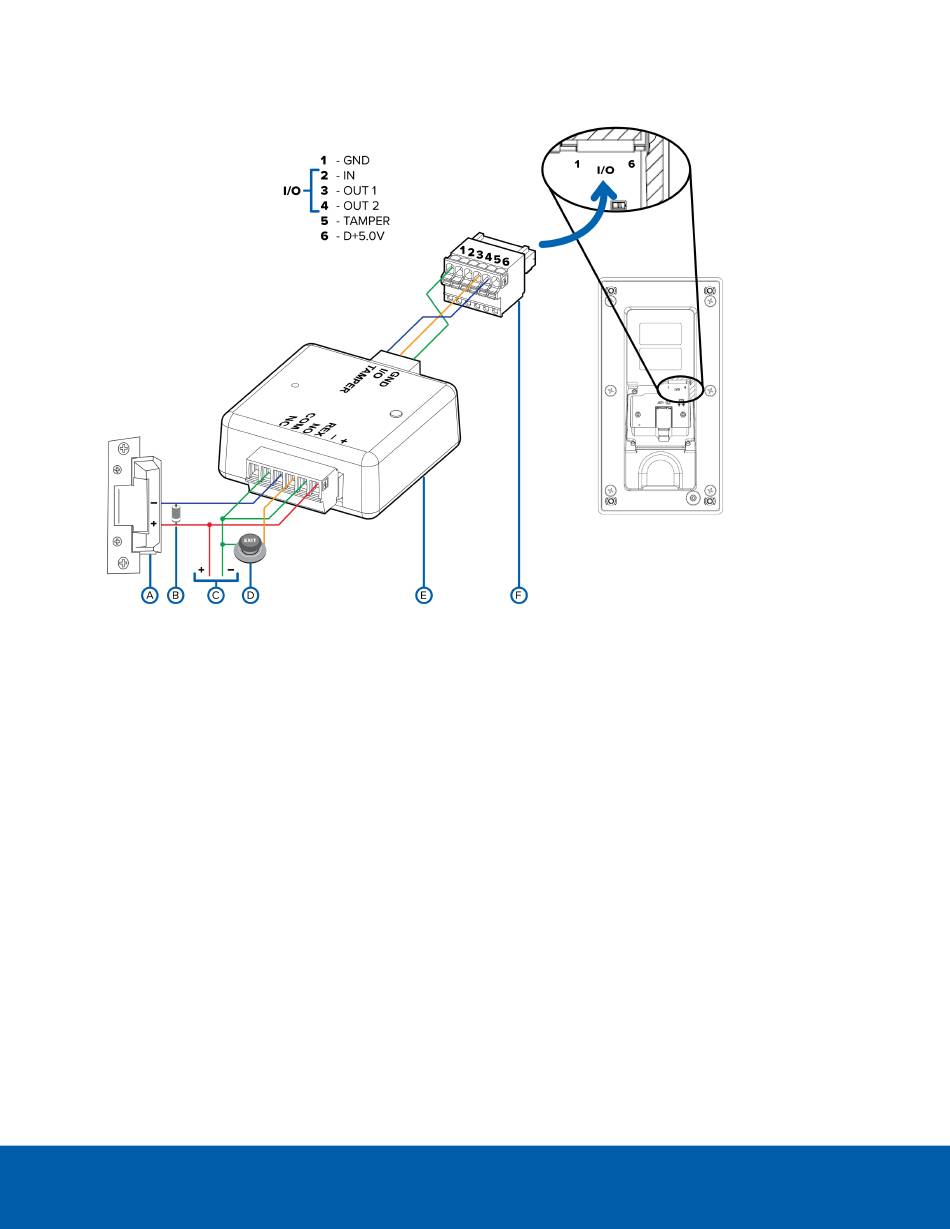

1. GND se connecte à l'entrée 1 du connecteur de broche d'E/S numérique de l'intercommunication
vidéo.
2. L'E/S se connecte à l'entrée 4 du connecteur de broche d'E/S numérique de l'intercommunication
vidéo.
3. TAMPER se connecte à l'entrée 5 du connecteur de broche d'E/S numérique de l'intercommunication
vidéo.
4. COM se connecte à la borne - du relais de sécurité, au capteur REX et à la borne - de l'alimentation.
5. NO se connecte à la borne - de la gâche de porte.
6. REX se connecte au capteur REX.
7. La borne + se connecte aux bornes + de l'alimentation et de la gâche de porte.
Pièces
A. Gâche de porte
B. Diode de roue libre de 60 V (la cathode est connectée au fil positif et l'anode est connectée au fil
négatif)
C. Bloc d'alimentation
