9 – Modes de fonctionnement Scope
9.1. Acquisition en cours
mesure sur les voies 1 et 2 (validation des voies, type de mesure, calibre, position, décalage, etc.). Voir
le chapitre "Paramétrage des voies 1 et 2".
[s/div] : Permet de faire varier la vitesse de base de temps avec la roue codeuse. La vitesse
d'échantillonnage du signal dépend de la vitesse de base de temps choisie.
[Ecran] : Donne la possibilité de changer l'affichage des voies. Seules les voies validées sont affichées
à l'écran.
[Trigg.] : N'apparaît qu'en Synchronisé (Trigger) pour les vitesses de base de temps supérieures à
100ms/div et permet de choisir, par les touches de menu, la voie et le front de déclenchement. La roue
codeuse permet de régler le niveau de déclenchement.
La position du point de déclenchement correspond à la gauche de l'écran.
Une flèche à gauche de l'écran indique la voie et le niveau de déclenchement.
[Autoset] : L'appui sur la touche après confirmation par [Confir.] entraîne la commutation automatique
de la sensibilité des voies et de la vitesse de balayage afin d'obtenir une représentation correcte du
signal à l'écran.
[Ecran] : Donne accès au sous-menu d'affichage des voies (voir § 9.2.1).
[Math] : Donne accès au sous-menu de mesures automatiques sur les voies(voir § 9.2.3).
Page 9.2 – Das 1200

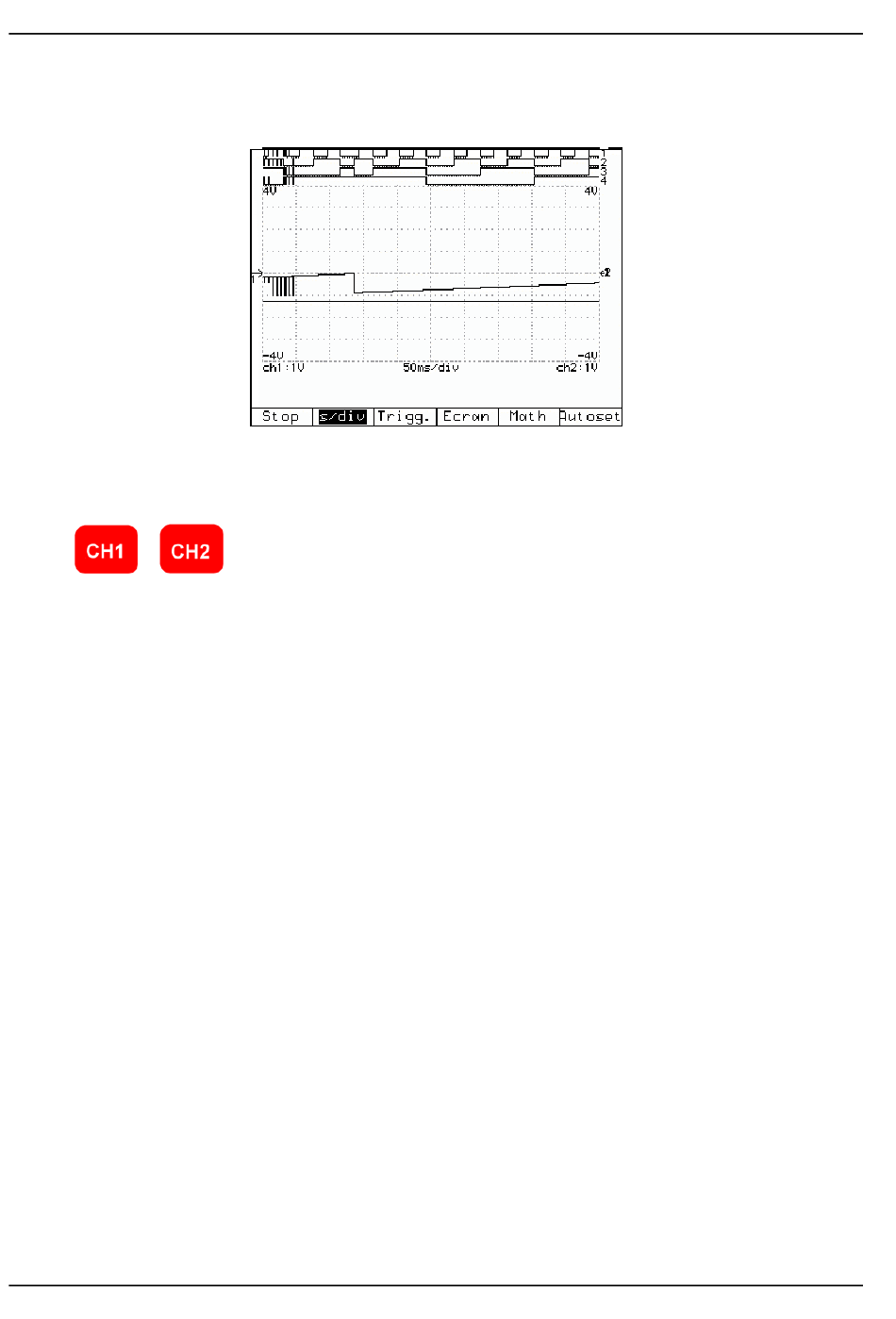

Affichage en mode Scope (Oscilloscope numérique)
Acquisition en cours
Les touches de fonction CH1 et CH2 permettent de changer les paramètres de
