RÈGLES DE POSITIONNEMENT SIPHON
P
BAS DU RÉSERVOIR DE CONDENSAT

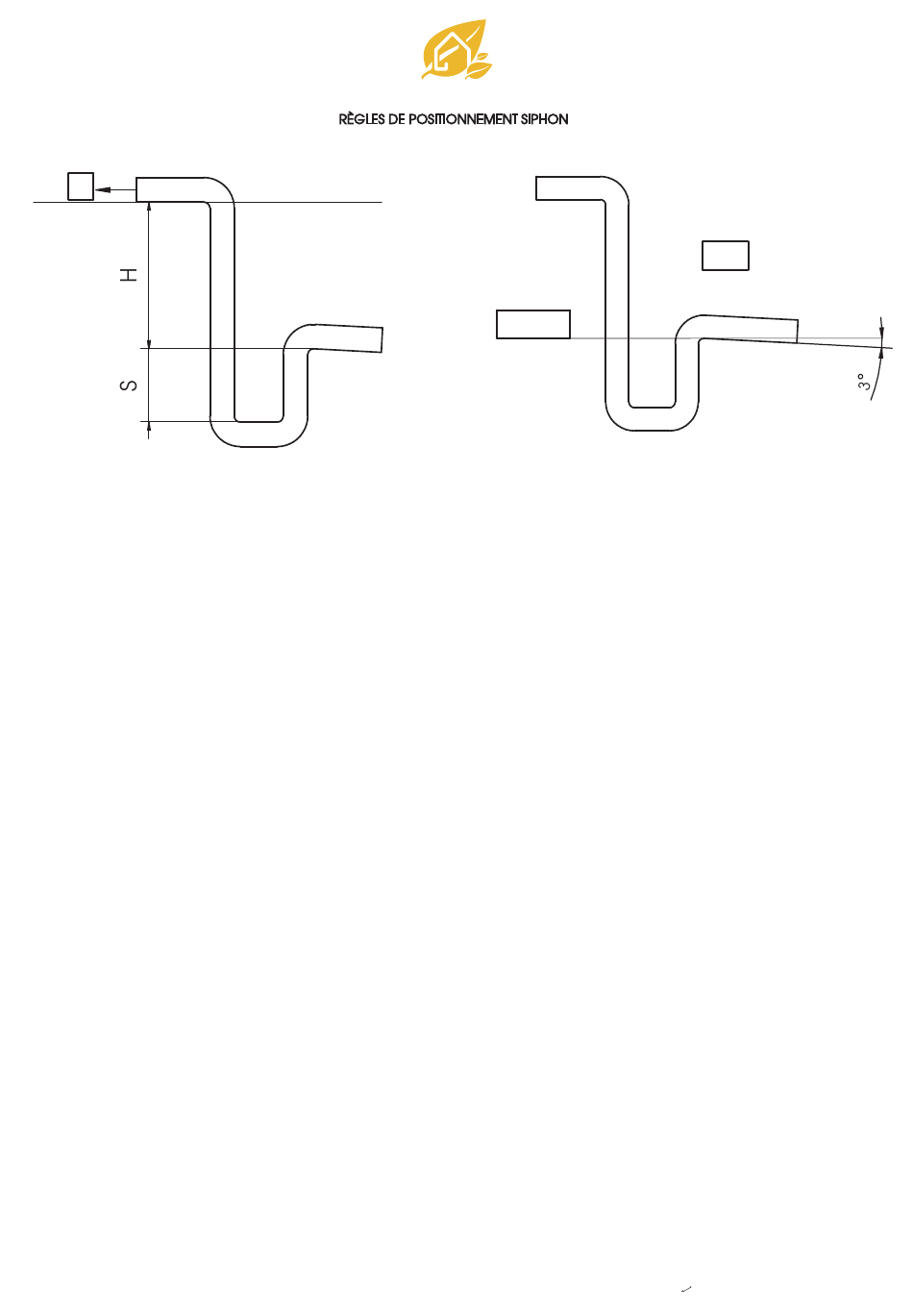

Fig.1
LIV.MAX
P = somme des pertes de charge en amont du ventilateur (filtres, échangeur, distribution)
La dépression à l'intérieur de la machine a tendance à aspirer l'eau présente dans le siphon.
Pour éviter que cela ne se produise, la mesure H doit être suffisante pour éviter que la dépression maximale exercée ne fasse
monter l'eau et la ramène dans le réservoir.
. Exemple
P = 400 Pa ~ 40 mmH2O
H = 40 mm + 15 mm (marge de sécurité) = 55 mm
S = H / 2 = 27,5 mm ~ 30 mm
Nous recommandons de maintenir une valeur H> 60 mm sur notre gamme domestique pour les machines de la gamme de référence
jusqu'à 400 m³ / h
NOTES COMPLÉMENTAIRES:
- Avant de mettre la machine en marche, le siphon doit être rempli d'eau.
- Il est nécessaire de maintenir une inclinaison vers le bas du tuyau sortant du siphon (3 °) pour faciliter l'évacuation de l'excès de
condensat (fig. 1).
- Pendant le trajet, le tuyau de sortie ne doit jamais dépasser le niveau indiqué sur la figure (NIVEAU MAX).
