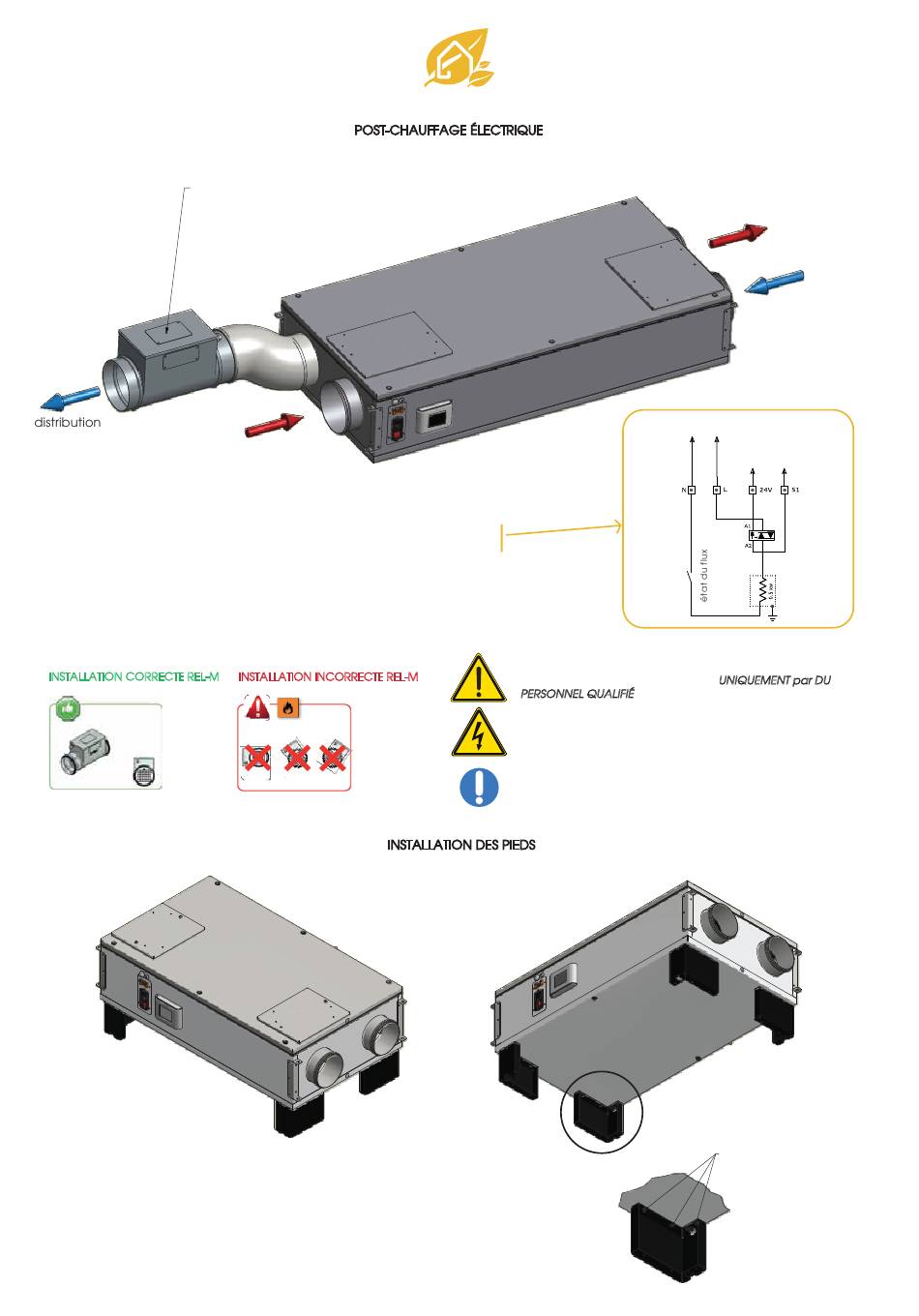

Connectez le module de post-chauffage au canal du distribution
1- Assurez-vous que le module de la résistance n'est pas renversé, en gardant le
côté plat vers le haut
2- Branchez l'alimentation
3- Connectez le signal au panneau principal via les bornes 24V et 51
INSTALLATION CORRECTE REL-M
UNICA POSIZIONE CONSENTITA
ONLY POSSIBLE POSITION
POST-CHAUFFAGE ÉLECTRIQUE
extraction
INSTALLATION INCORRECTE REL-M
INSTALLATION DES PIEDS
Fixez les pieds aux 4 coins de la machine à l'aide
des vis autoperceuses (Ø 4,8 x 22 mm) fournies
Cette opération doit être effectuée UNIQUEMENT par DU
PERSONNEL QUALIFIÉ
ATTENTION: avant d'effectuer toute procédure sur l'appareil,
assurez-vous qu'il n'y a pas de tension
EPI: équipement de protection individuelle
A (1:3)
12
expulsion
renouvellement
alimentation externe
à la carte principale
A
Vis autoperceuse Ø 4,8 x 22 mm
