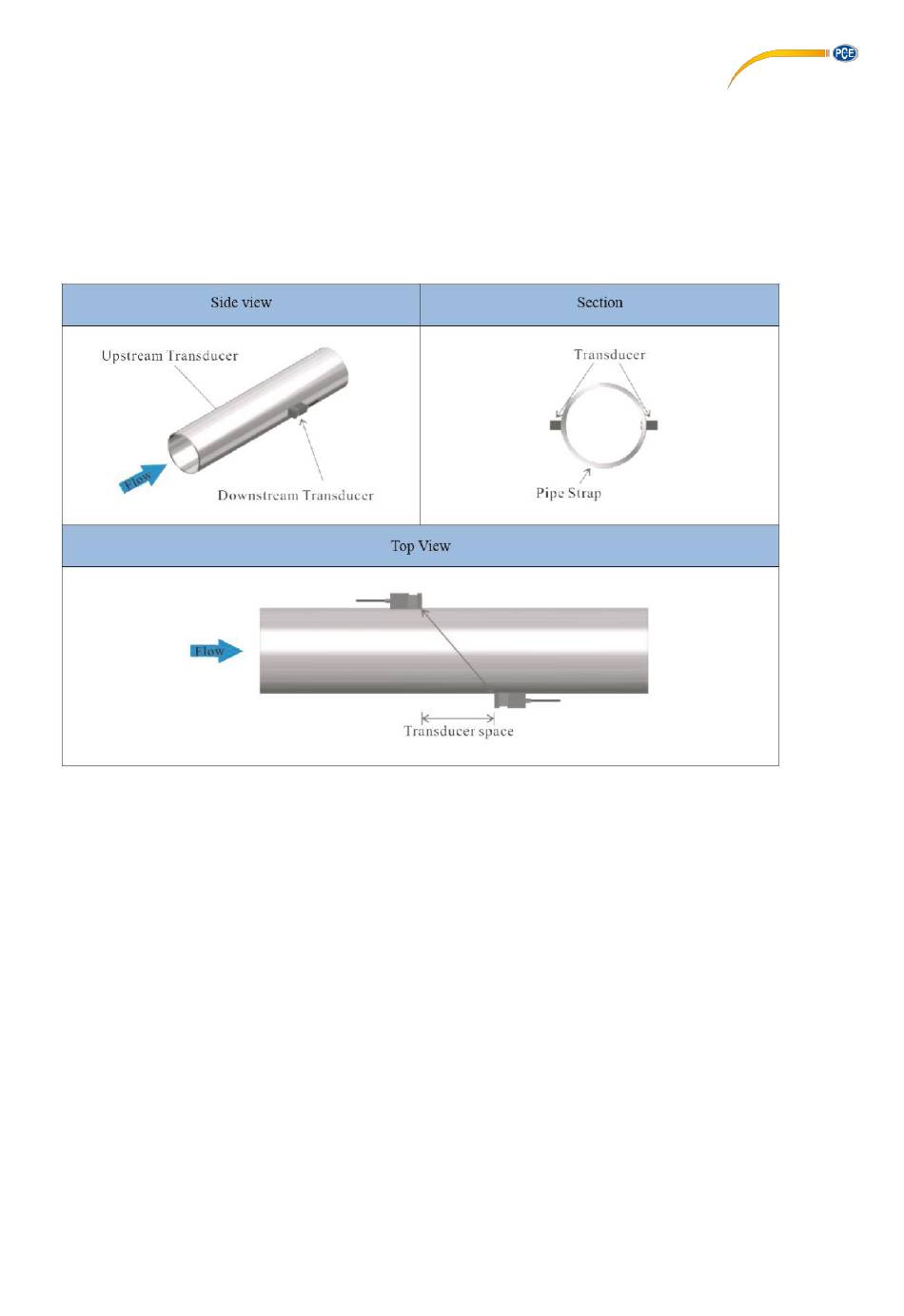

Méthode Z
Si le diamètre du tuyau est trop grand ou que le revêtement est trop épais, il est recommandé
d'utiliser la méthode Z. Le signal transmis après mise en place de la méthode Z est moins affaibli
qu'un signal transmis avec le méthode V. Cela se doit au fait que la méthode Z utilise un signal
directement transmis (et non réfléchi) qui traverse le milieu une seule fois. La méthode Z est
capable de mesurer dans des diamètres de tuyauterie compris entre 100 et 5000 mm (4 et 200
pouces). Par conséquent, nous recommandons la méthode Z pour des diamètres de tuyauterie
supérieurs à 300 mm (12 pouces).
Vérifiez que les capteurs soient bien installés et qu'il y ait un signal ultrasonique précis et fort qui
garantisse le bon fonctionnement et la grande fiabilité des capteurs. Cela peut être confirmé en
vérifiant l'intensité du signal détecté, le temps de fonctionnement total, le temps delta et le ratio
de temps de fonctionnement. Pour garantir une grande fiabilité de mesure et le fonctionnement à
long terme du dispositif, les vérifications suivantes doivent être effectuées.
Intensité du signal
L'intensité du signal peut être vérifiée dans la fenêtre M04. Vous pouvez voir ici l'intensité du
signal des deux capteurs. L'intensité du signal est indiquée par des nombres allant de 00,0 à
99,9. 00,0 signifie qu'aucun signal n'a été détecté, tandis que 99,9 représente l'intensité maximale
du signal. La règle suivante s'applique : plus l'intensité du signal détectée est forte, plus le
dispositif fonctionnera longtemps de manière fiable, et plus la valeur mesurée obtenue sera
stable. Placez les capteurs de manière optimale, et vérifiez que vous avez appliqué suffisamment
de gel de couplage pendant l'installation, afin d'obtenir l'intensité maximale de signal. Le système
requière une intensité de signal supérieure à 75,0 pour les deux capteurs. Si l'intensité du signal
est trop faible, il faut régler à nouveau la position des capteurs et la distance, et inspecter la
tuyauterie à nouveau. Vous pouvez aussi changer la méthode de montage pour corriger ce
problème.
