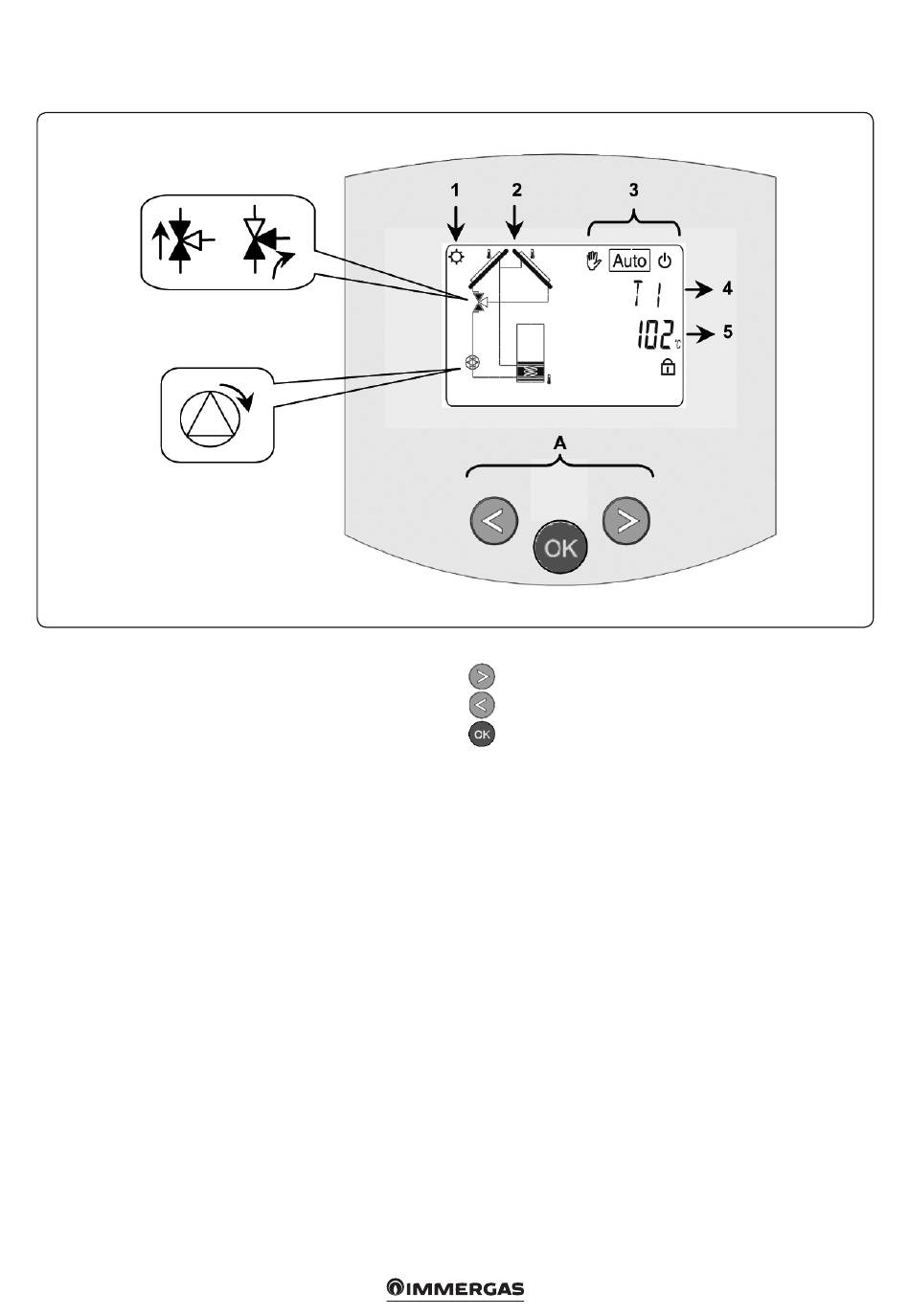

DESCRIPTION COMMANDES.
1: L'accumulation d'énergie solaire est en marche.
2: Dessin simplifié de l'installation.
- Les logos des pompes s'allument quand celles-ci
sont activées.
- Les triangles pleins sur le logo de la vanne indiquent
la circulation.
- L'intérieur du réservoir sera activé pendant le
chargement.
3: Menu mode opérationnel.
4: Dénomination de la valeur ou du paramètre visualisé
au numéro "5".
5: Température des différents capteurs ou valeur du
paramètre visualisé sous le numéro "4".
A : Description clavier :
▶
Touche Plus (
◀
Moins (-
) ;
Touche de confirmation ou touche de navigation
dans le menu (OK).
N.B. : Sur l'écran principal, on peut choisir le capteur qui
doit toujours être affiché ; appuyer sur la touche (OK),
pour afficher le capteur souhaité.
61
+) ;
Fig. 3-1
