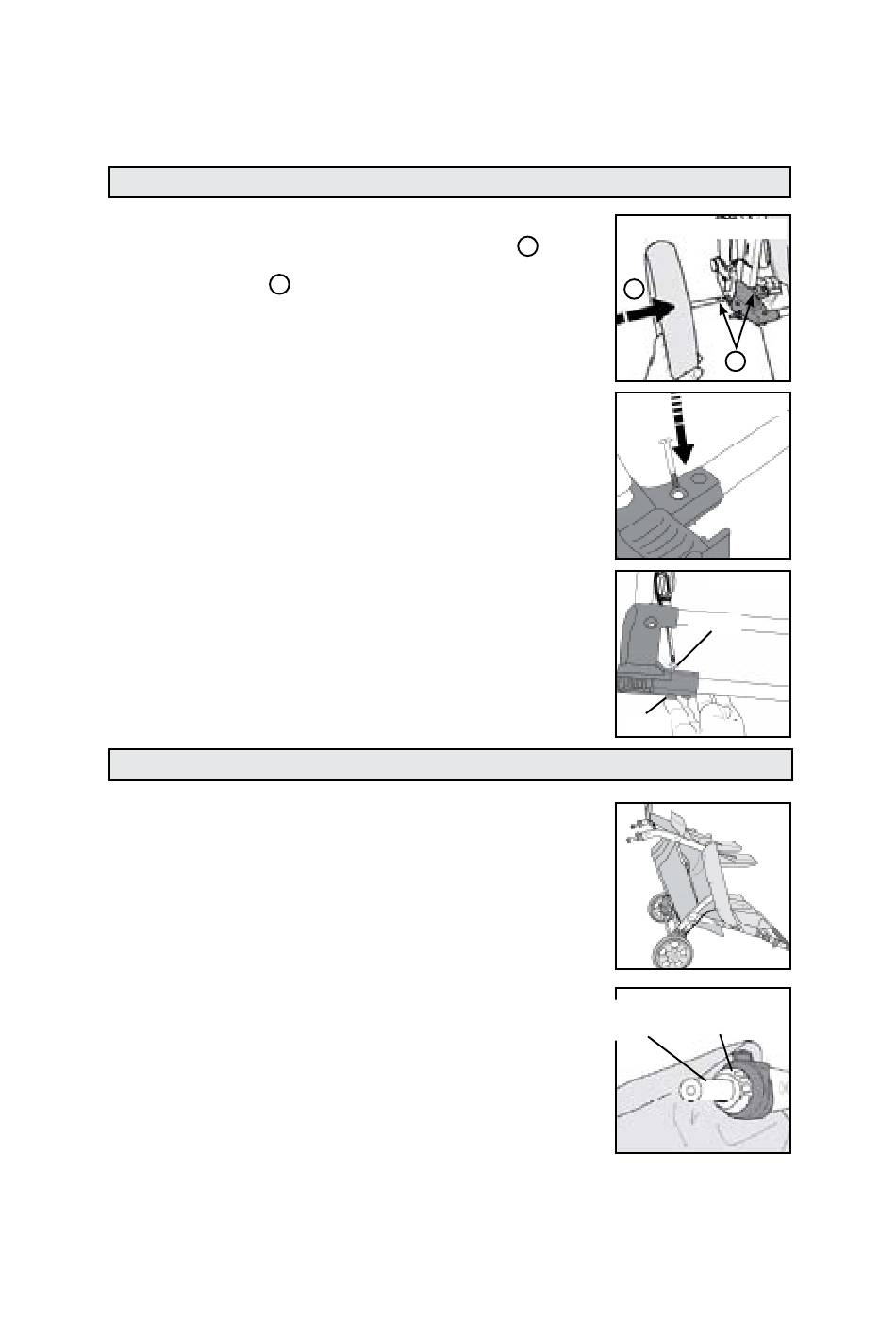

ÉTAPE 2 – Assemblage des roues arrière
1.
Alignez le trou de la tige de l'essieu arrière des roues
arrière (B) avec les trous du tube de l'essieu arrière
Faites glisser l'essieu des roues arrière dans l'ensemble
de l'essieu arrière
2
2.
Abaissez le levier du frein d'emballement et maintenez-le
en contact avec la poignée de la poussette. Faites glisser
la roue arrière jusqu'à ce que la tige de l'essieu arrière soit
alignée avec le trou du tube de l'essieu arrière.
3.
Insérez une vis M6 x 34 mm (H) dans le tube de l'essieu
arrière et la tige de l'essieu arrière jusqu'à ce que la vis
ressorte à la base du tube de l'essieu arrière (figure. 2).
REMARQUE : Si l'extrémité de la vis ne s'insère pas dans
le trou, vérifier l'alignement du trou de l'essieu.
Si le trou de l'essieu n'est pas correctement
aligné, enlevez la roue arrière et recommencez
la procédure.
4.
Insérez un écrou M6 (J) dans le renfoncement à 6 côtés
à la base du tube de l'essieu arrière et à l'aide d'un tournevis
cruciforme, vissez la vis dans l'écrou jusqu'à ce qu'elle soit
solidement fixée (figure 3).
Refaites les étapes 2 à 4 pour l'autre roue arrière.
ÉTAPE 3 – Assemblage des roues avant
1.
Dépliez la poussette (voir la section « Mode d'emploi
de la poussette »).
2.
Penchez la poussette vers l'arrière sur ses roues arrière
jusqu'à ce que la poignée repose contre le sol (figure 1).
3.
Rassemblez toutes les pièces requises pour l'assemblage.
Trouvez la vis à épaulement M6 x 25 (K), la rondelle de
blocage (L) et la rondelle plate (M) dans le sac des ferrures.
Localisez l'ensemble des roues avant (D).
4.
Enlevez les matériaux d'emballage qui protègent le
montant des roues avant (figure 2).
Tenez le roulement du montant des
REMARQUE :
roues avant pendant que vous enlevez
les matériaux d'emballage et le sac des
ferrures.
5
(figure 1).
1
.
2
Écrou
Montant des
roues avant
figure 1
1
figure 2
figure 3
Vis
figure 1
figure 2
Roulement
