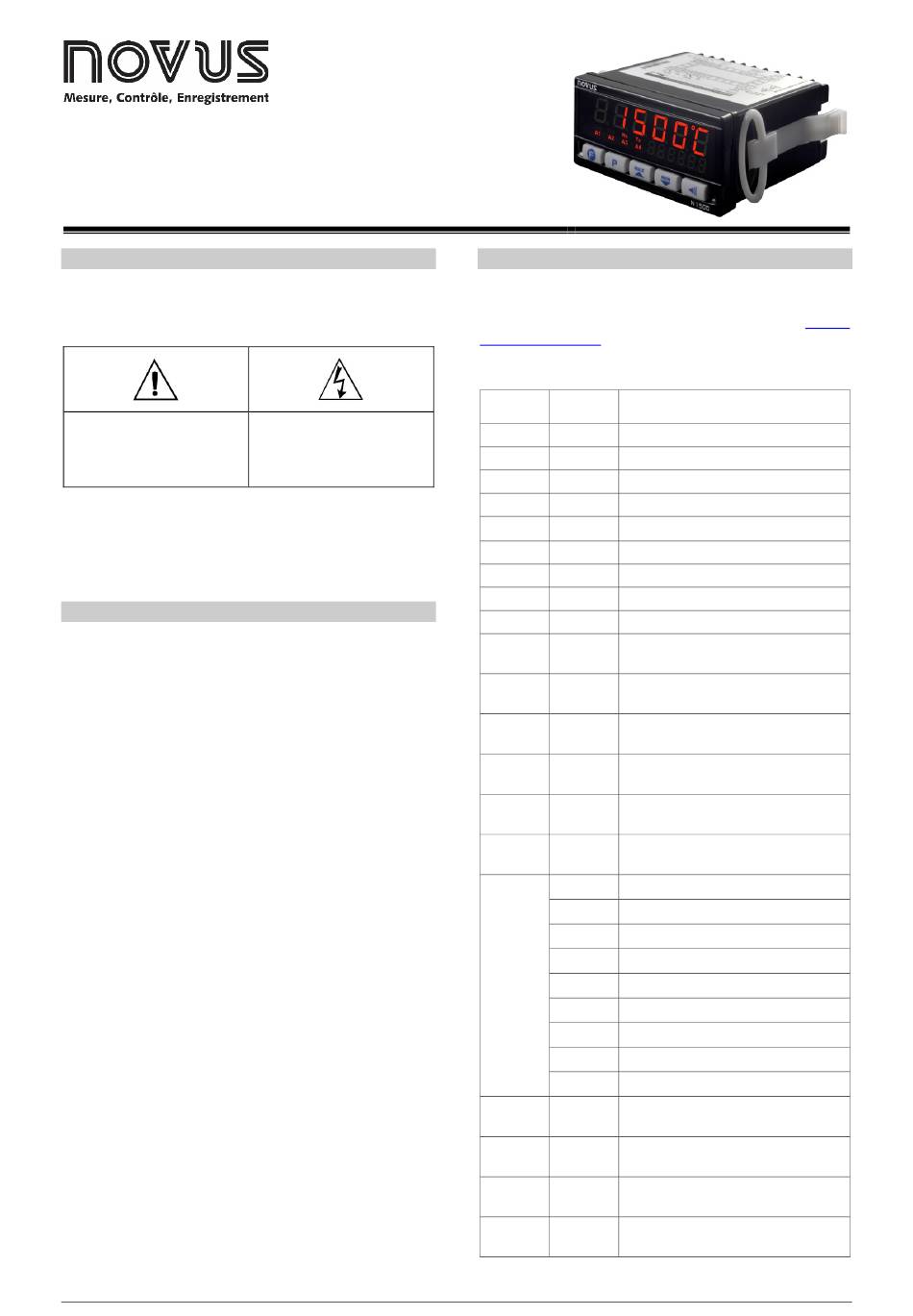

INDICATEUR UNIVERSEL – MODE D'EMPLOI – V2.3x K
AVERTISSEMENTS DE SÉCURITÉ
Les symboles ci-dessous sont utilisés dans l'équipement et tout au
long de ce manuel pour attirer l'attention de l'utilisateur sur des
informations importantes concernant la sécurité et l'utilisation de
l'appareil.
ATTENTION
Lisez le manuel complètement
avant d'installer et d'opérer
l'appareil.
Les recommandations de sécurité doivent être observées pour assurer
la sécurité de l'utilisateur et éviter d'endommager l'appareil ou le
système. Si l'appareil est utilisé d'une manière autre que celle spécifiée
dans ce manuel, les protections de sécurité peuvent ne pas être
efficaces.
PRÉSENTATION
C'est un indicateur universel qui accepte une grande variété de
signaux et de capteurs d'entrée. Il est doté d'un afficheur à LED à six
chiffres pour indiquer la valeur mesurée et d'autres paramètres de
programmation de l'instrument.
Toute la configuration de l'appareil se fait par le clavier, sans aucune
modification du circuit. Ainsi, la sélection du type d'entrée et du type
de fonctionnement des alarmes, ainsi que d'autres fonctions
spéciales, sont accessibles et définies par le clavier frontal.
Il est important que l'utilisateur lise ce manuel soigneusement avant
d'utiliser l'instrument. Il s'agit d'un appareil électronique qui nécessite
des précautions de manipulation et d'exploitation, et si bien utilisé
sera très efficace dans les travaux demandés.
Ses principaux éléments sont les suivants :
• Entrée universelle : Pt100, thermocouples, 4-20 mA, 0-50 mV, 0-
5 V et 0-10 V ;
• Indications personnalisées ;
• Source d'alimentation de 24 Vcc pour les transmetteurs locaux ;
• Mémorisation des valeurs maximales et minimales ;
• Fonctions hold et peak hold ;
• Entrée numérique ;
• Indication croissante ou décroissante ;
• Retransmission de la PV en 0-20 mA ou 4-20 mA (en option) ;
• Communication série RS485 MODBUS RTU (en option) ;
• Troisième et quatrième relais d'alarme (en option) ;
NOVUS AUTOMATION
ATTENTION OU DANGER
Risque de choc électrique.
ENTRÉE DE LA VARIABLE DE PROCESSUS – PV
Le type d'entrée à être utilisé par l'indicateur doit être défini par
l'utilisateur, via clavier, entre les types définis dans le Tableau 1 (voir
le paramètre TYPE D'ENTRÉE –in. t yp – dans la section
DE CONFIGURATION).
Tous les types d'entrées disponibles sont déjà parfaitement
étalonnés en usine et ne nécessitent aucun réglage de l'utilisateur.
TYPE CODE
J Plage : -130 à 940 °C (-202 à 1724 °F)
Tc j
K Plage : -200 à 1370 °C (-328 à 2498 °F)
Tc h
T Plage : -200 à 400 °C (-328 à 752 °F)
Tc t
E Plage : -100 à 720 °C (-148 à 1328 °F)
Tc e
N Plage : -200 à 1300 °C (-328 à 2372 °F)
Tc m
R Plage : 0 à 1760 °C (32 à 3200 °F)
Tc r
S Plage : 0 à 1760 °C (32 à 3200 °F)
Tc s
B Plage : 500 à 1800 °C (932 à 3272 °F)
Tc b
Pt100 Plage : -200.0 à 850.0 °C (-328.0 à 1562.0 °F)
Pt100
0 – 50 mV
Linéaire. Indication programmable.
0-50
Linéaire
0 – 5 V
Linéaire. Indication programmable.
0-5
Linéaire
0-10 V
Linéaire. Indication programmable.
0-10
Linéaire
0 – 50 mV
Linéarisation définie par l'utilisateur. Indication
c. 0 -50
programmable.
Non-linéaire
0 – 5 V
Linéarisation définie par l'utilisateur. Indication
c. 0 -5
programmable.
Non-linéaire
0 – 10 V
Linéarisation définie par l'utilisateur.
c. 0 -10
Non-linéaire
Linéarisation J. Plage prog. : -130 à 940 °C
Lin J
Linéarisation K. Plage prog. : -200 à 1370 °C
Lin h
Linéarisation T. Plage prog. : -200 à 400 °C
Lin t
Linéarisation E. Plage prog. : -100 à 720 °C
Lin e
4-20 mA
Linéarisation N. Plage prog. : -200 à 1300 °C
NON-
Lin m
LINÉAIRE
Linéarisation R. Plage prog. : 0 à 1760 °C
Lin r
Linéarisation S. Plage prog. : 0 à 1760 °C
Lin s
Linéarisation B. Plage prog. : 500 à 1800 °C
Lin b
Linéarisation Pt100. Faixa prog. :-200.0 à 850.0 °C
Linpt
0-20 mA
Linéaire. Indication programmable.
0-20A
Linéaire
4-20 mA
Linéaire. Indication programmable.
4-20A
Linéaire
0-20 mA
Linéarisation définie par l'utilisateur. Indication
c. 0 -20
programmable.
Non-linéaire
4-20 mA
Linéarisation définie par l'utilisateur. Indication
c. 4 -20
programmable.
Non-linéaire
Tableau 1 – Types d'entrée acceptés par l'indicateur
NIVEAU
PLAGE DE MESURAGE /
CARACTÉRISTIQUES
1/8
