D Logiciel Pour La Mesure De Géométries De Machines Logiciel De Mesure Géométrique Mt-Soft - WYLER BlueLEVEL Mode D'emploi

D L
OGICIEL POUR LA MESURE DE GÉOMÉTRIES DE MACHINES
L
OGICIEL DE MESURE GÉOMÉTRIQUE
Par le logiciel MT -Soft, grâce à des inclinomètres standardisés, il est possible de mesurer les composants
singuliers d'une machine indépendamment les uns des autres; de mémoriser les valeurs de mesure ainsi que
d'intégrer les résultats les uns avec les autres de manière tridimentionnelle, rendant possible des affirmations
cohérentes concernant la précision globale de la machine outil. De telle façon on peut mesurer par ex. des axes
rotantes verticales en relation aux glissières horizontales. La composition du logiciel logique et bien structurée
permet une mesure très simple aussi pour des machines complexes.
Par le LOGICIEL DE MESURE GÉOMÉTRIQUE MT-
SOFT de WYLER et les instruments de mesure
appropriés on peut exécuter les mesures suivantes:


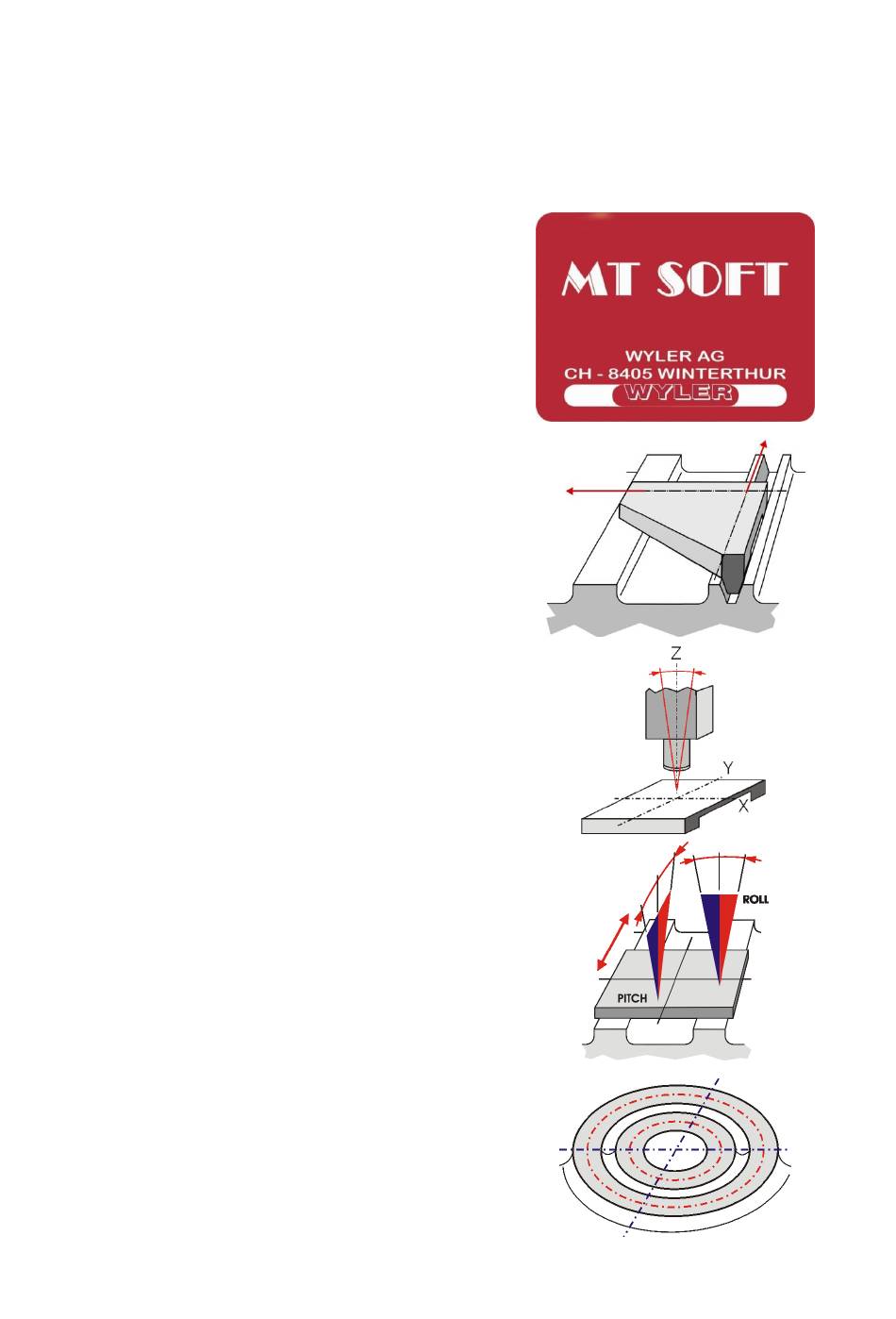

GLISSIÈRES

AXES ROTANTES

ROTATION DE COMPOSANTS DE MACHINE

CERCLES
Mesure d'un système de glissières
Détermination de la perpendicularité entre la surface
d'une table de travail et d'une broche verticale
ROTATION DE COMPOSANTS DE MACHINE
Mesure et enregistrement des erreurs géométriques
"pitch" et "roll" à des composants de machine qui se
remuent sur des glissières horizontales
Planéité et déviation de la position de tracés circulaires
horizontaux et coplanarité de tracés circulaires.
MT-SOFT
GLISSIÈRES
par mesures d'inclinaison
AXES ROTANTES
CERCLES
