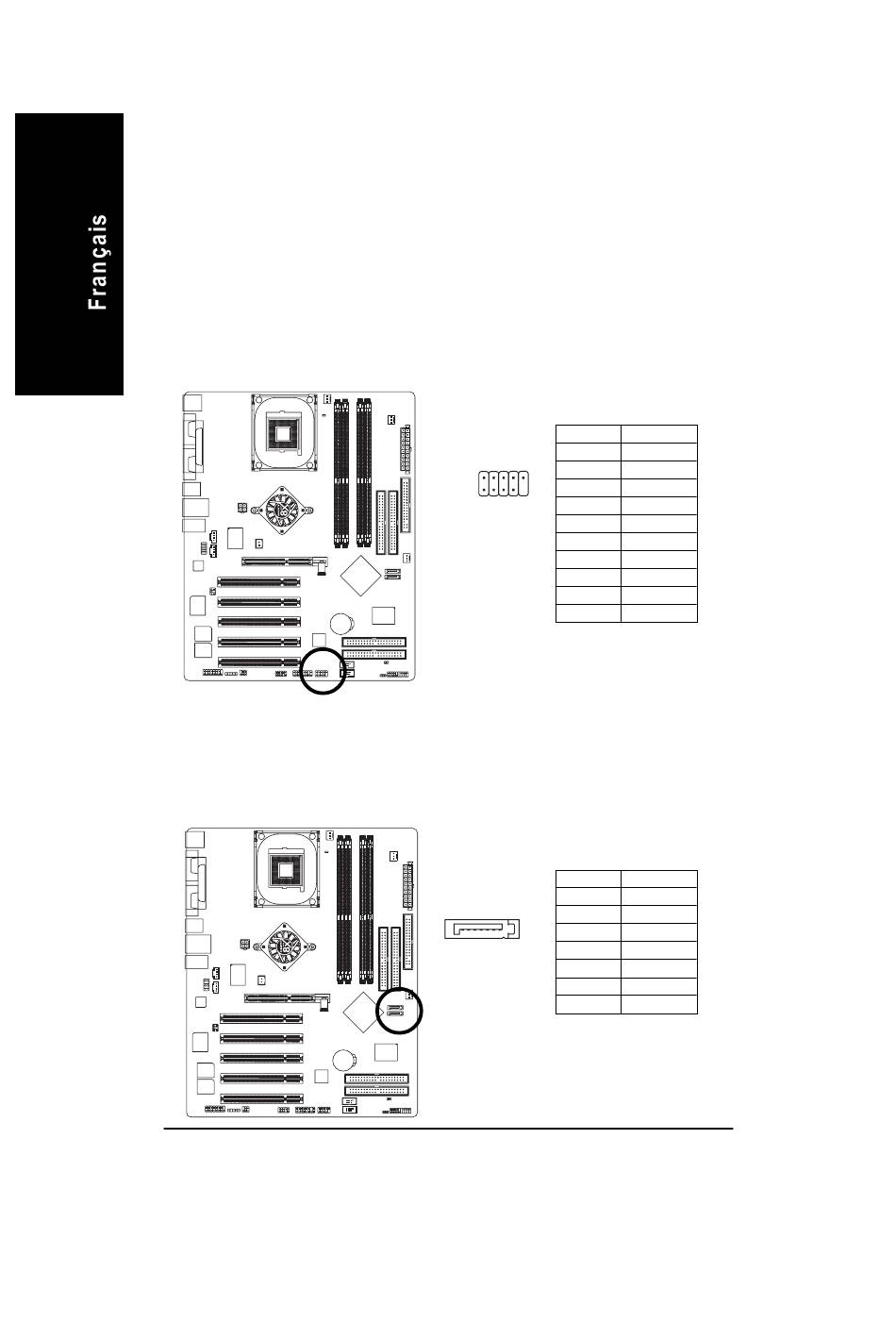

24) F2_1394 (IEEE 1394 Connector)
Remarque : Il s'agit de la norme d'Interface Série Standard établie par l'"Institute of Electrical and
Electronics Engineers", qui possède des caractéristiques telles une haute vitesse, une large
bande passante et des connexions à chaud.
Faites attention à la polarité du connecteur IEEE1394. Vérifiez attentivement l'assignation des
broches lorsque vous connectez le câble IEEE1394, une mauvaise connexion entre le câble et le
connecteur peut empêcher le périphérique de fonctionner ou risque éventuellement de l'endommager.
Veuillez contacter votre revendeur régional pour obtenir un câble IEEE1394. optionnel.
25) SATA0/SATA1 ( Connecteurs Serial ATA)
Vous pouvez connecter les périphériques Serial ATA à ces connecteurs, ils vous fournissent des
taux de transfert à haute vitesse (150MB/sec). Si vous voulez utiliser la fonction RAID, veuillez
le faire en accord avec le BIOS et installer le pilote adéquat pour obtenir un fonctionnement correct.
Pour connaître les détails, veuillez vous référer à la page 102.
Carte mère GA-8S655FX Series
N°de Broche Définition
1
2
10
2
3
9
1
4
5
6
7
8
9
10
N°de Broche Définition
1
7
1
2
3
4
5
6
7
- 32 -
