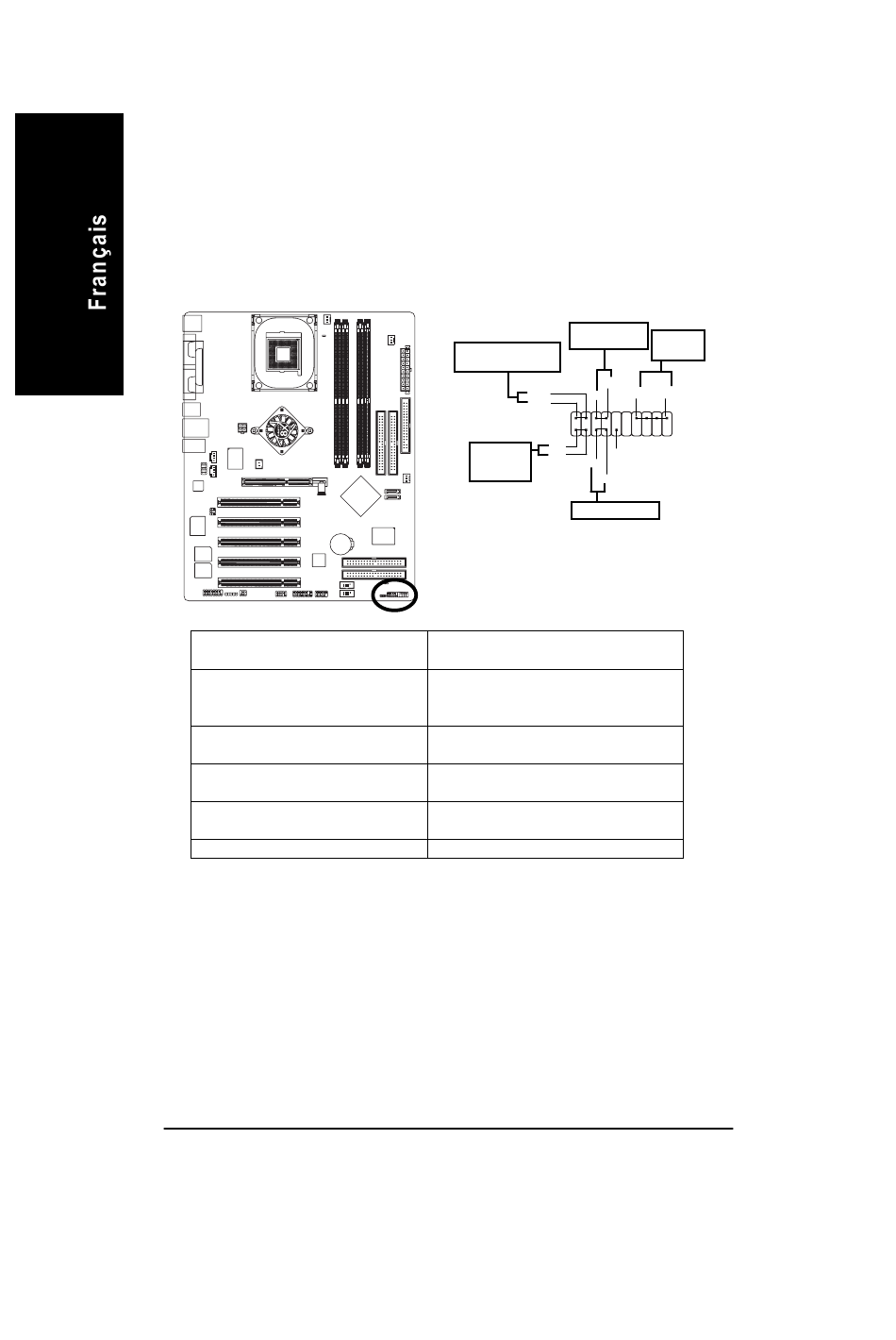

13) F_PANEL (Connecteur 2x10 broches)
Veuillez connecter la LED d'alimentation, le haut-parleur du PC, l'interrupteur de réinitialisation,
l'interrupteur d'alimentation...etc. situés sur le panneau frontal de votre châssis au connecteur
F_PANEL en respectant l'assignation des broches ci-dessous.
HD (LED d'activité du disque dur IDE)
(Bleu)
SPK (Connecteur Haut-parleur)
(Orange)
RES (Interrupteur de Réinitialisation )
(Vert)
PW (Connecteur de mise en marche logicielle )
(Rouge)
MSG(LED de Message /Alimentation/
LED de veille) (Jaune)
NC ( Violet)
Carte mère GA-8S655FX Series
Connecteur Mise
en marche logicielle
LED de Message/
Alimentation/LED de Veille
PW-
MPD-
PW+
MPD+
1
1
2
1
1
1
HD+
LED d'activité
HD-
du disque dur
RSE-
IDE
RSE+
Interrupteur de Réinit.
Broche 1: Anode de la LED (+)
Broche 2: Cathode de la LED (-)
Broche 1: VCC(+)
Broche 2- Broche 3: NC
Broche 4: Données (-)
Ouvert: Fonctionnement normal
Fermé: Réinitialisation Matérielle du Système
Ouvert: Fonctionnement normal
Fermé: Alimentation Marche/Arrêt
Broche 1: Anode de la LED (+)
Broche 2: Cathode de la LED (-)
NC
- 26 -
Connecteur
Haut-parleur
SPEAK-
SPEAK+
1
20
19
NC
