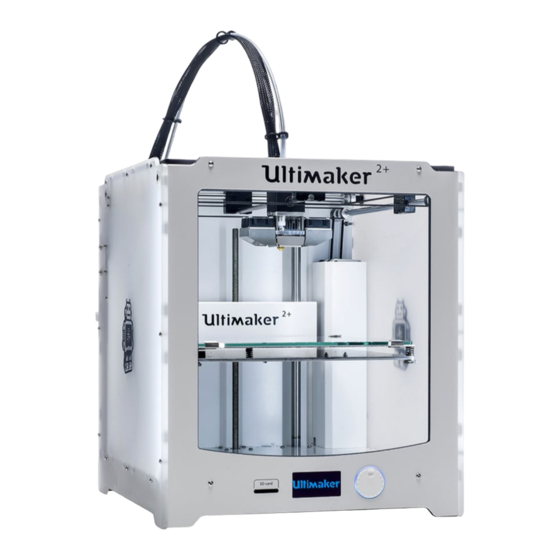

Ultimaker 2 Mode D'emploi

Masquer les pouces Voir aussi pour 2:

Publicité

Liens rapides

Télécharger ce manuel
L'imprimante 3D Open-source la plus rapide et facile à utiliser.
Mode d'emploi
Version française 1.00

Publicité

loading

Manuels Connexes pour Ultimaker 2

Sommaire des Matières pour Ultimaker 2

  • Page 1 L’imprimante 3D Open-source la plus rapide et facile à utiliser. Mode d’emploi Version française 1.00...

  • Page 3: Table Des Matières

    Table des matières Bienvenue chez Ultimaker 2 L’expérience Ultimaker A2. Spécificités de l’Ultimaker 2 Le déballage et le démarrage de l’Ultimaker 2 B1. Déballage de votre Ultimaker 2 B2. Qu’y a-t-il dans la boite? B3. Coup d’œil sur l’Ultimaker 2 Installation des différentes parties de l’Ultimaker 2 C1. Installation du système d’alimentation C2. Installation des portes bobines et des guide-filaments C3. Allumer et éteindre l’Ultimaker 2 Première utilisation de l’Ultimaker 2 D1.

  • Page 4: Bienvenue Chez Ultimaker

    BIENVENUE CHEZ ULTIMAKER 2...

  • Page 5: L'expérience Ultimaker

    L’expérience Ultimaker Ce manuel d’utilisation est destiné à vous aider afin de bien débuter votre expérience avec l’Ultimaker 2. A travers ces pages nous voulons vous montrer la facilité de crée de bonnes impressions 3D. Vous êtes peut être habitué avec les précédentes versions d’Ultimaker ou d’autres imprimantes 3D.

  • Page 6: A2. Spécificités De L'ultimaker

    Spécificités de l’Ultimaker 2 Impression Dimensions physiques Technologie d’impression: Fused filament Dimension du châssis X 35.7 cm fabrication (FFF) Y 34.2 cm Z 38.8 cm Volume d’impression 23 x 22,5 x 20,5 cm Dimensions maximales Epaisseur de couche 20 micron (Très précis) X 49.2 cm 60 micron (Précis) Y 34.2 cm 100 micron (Moyen) Z 55.8 cm 200 micron (Faible) Carton d’emballage X 42.0 cm Précision de position X 12,5 micron Y 42.0 cm Y 12,5 micron Z 57.8 cm Z 5 micron Poids 11.2 kg Diamètre de filament...
  • Page 7 LE DEBALLAGE & LE DEMARRAGE ULTIMAKER 2...

  • Page 8: B1. Déballage De Votre Ultimaker

    Déballage de votre Ultimaker 2 Placez le carton de l’Ultimaker 2 sur une surface stable, Mettre le carton de l’Ultimaker 2 sur le sol représente le meilleur endroit pour le déballage de votre Ultimaker. Ouvrez le carton. Vous verrez le premier compartiment qui contient une bobine de PLA et un carton de bienvenue. Enlevez le carton du premier compartiment. Enlevez le manuel d’utilisation de l’Ultima- ker 2 qui est placé sur un des côtés du carton. Nous vous recommandons d’utiliser de manu- el d’utilisation pour Vous guider à travers le processus d’installa- tion. NOTE: Vous pouvez télécharger une copie PDF de ce manuel d’utilisation sur la page du support Ultimaker https://ultimaker.com/pages/support B. Le déballage & le démarrage Ultimaker 2...
  • Page 9 5. Vous pouvez maintenant enlever les car- tons aux coins de l’Ultimaker. Maintenant, prenez la boîte avec les acces- soires essentiels (Voir le chapitre suivant pour le contenu de cette boîte). Retirez la feuille de carton sur le dessus de l’Ultimaker 2. Maintenant soulevez doucement avec les 2 mains par le dessus de la Ultimaker 2 Attention: Assurez-vous de ne soulever que par le châssis. Ne pas toucher les parties inter- nes de l’Ultimaker 2 Positionnez-la sur une table solide et avec de l’espace autour afin d’optimiser l’approche. NOTE: S’il vous plaît ne pas utiliser une forcer lors du déballage de votre Ultimaker 2. Un déballage brusque peut entraîner des dom- mages sur l’Ultimaker 2 et ses composants. B. Le déballage & le démarrage Ultimaker 2...
  • Page 10 Retirez le carton d’emballage qui se situe à l’intérieur de l’Ultimaker 2. Maintenant enlevez soigneusement les morceaux de carton à l’arrière et en haut de l’Ultimaker 2, ils sont repliés autour des l’axe et des courroies en caoutchouc. Attention: Ne pas utiliser un objet pointu pour retirer le carton, ce qui pourrait endom- mager les courroies en caoutchouc. Coupez & enlevez les 2 2 collier serre câ- ble qui tiennent les axes X et Y dans un coin de l’Ultimaker 2. Attention: Ne pas utiliser un objet pointu pour retirer le carton, ce qui pourrait endom- mager les courroies en caoutchouc. Maintenant, retirez la plaque de verre qui est positionné sur la gauche à l’intérieur de l’Ultimaker 2. Déballez la plaque de verre du plastique à bulles. B. Le déballage & le démarrage Ultimaker 2...
  • Page 11 Maintenant faites glisser doucement la plaque de verre sur le plateau pour qu’il se clipse dans les pinces métalliques à l’arrière du plateau. 16. Enfin, fermez les pinces métalliques à l’avant pour bloquer la plaque de verre. B. Le déballage & le démarrage Ultimaker 2...

  • Page 12: Qu'y A-T-Il Dans La Boite

    Qu’y a-t-il dans la boite Votre Ultimaker 2 est livrée avec une carte SD dans l’imprimante mais également une multitude d’accessoires essentiels. Tous les objets suivants doivent être dans la boite, vérifiez qu’ils s’y trouvent bien. Bobine de filament Porte bobine & guide-fila- Tube de colle ment Câble d’alimentation Câble USB (Pour les Test d’impression fait par mise à jour du firmware) l’Ultimaker 2 Clés Allen Graisse Manuel d’utilisation B. Le déballage & le démarrage Ultimaker 2...

  • Page 13: B3. Coup D'œil Sur L'ultimaker

    Coup d’œil sur l’Ultimaker 2 Ecran LCD * Vue avant Port de carte SD Molette Plateau Attaches en métal Visse de réglage plateau Tête d’impression * Vue arrière Tube guide-filament Câble de la tête d’impression Alimenteur Porte bobine Prise de courant...

  • Page 14: Installation Des Différentes Parties De L'ultimaker

    INSTALLATION DES DIFFERENTES PARTIES SUR L’ULTIMAKER 2...

  • Page 15: Installation Du Système D'alimentation

    Tout d’abord, vérifiez bien que l’interrupteur est en position OFFc’est quand le bouton à l’arrière est sur le [0]. Vous devez insérer le câble d’alimentation dans le bloc d’alimentation Le connecteur doit être insérer à l’arrière de l’Ulti- maker 2, Dans la prise ronde à côté de l’interrupteur on/off et du port USB. La partie plate du cordon d’alimentation doit être situé vers de haut de l’Ulti- maker 2. Maintenant, branchez l’alimentation externe dans la prise murale. Si l’alimentation doit être enlevé, la première étape est de s’assurer que le l’Ultimaker 2 est éteinte. Cela se fait en appuyant sur l’interrupteur sur 0. Vous pouvez ensuite débrancher le cordon d’ali- mentation de la prise murale. Le cordon d’alimentation a une partie coulis- sante. Quand vous débranchez le cordon de la machine, faite glisser gentiment la bague amovi- ble afin de détacher le cordon de la machine.

  • Page 16: Installation Du Porte-Bobine Et Du Guide-Filament

    Installation du porte-bobine et du guide-filament Mise en place du porte-bobine 1. Le porte bobine se fixe à l’arrière de l’Ultimaker 2 Prendre le porte-bobine et insérez le haut à tra- vers le trou [2] au milieu de la face arrière de l’Ulti- maker. Maintenez le porte bobine vers le bas jusqu’à ce qu’il se mette en place. Vous pouvez des mainte- nant mettre la bobine de filament. Quand vous faites face à l’arrière, le filament doit tourner dans le sens antihoraire autour du de la bobine. Enlever le porte-bobine Prenez le porte bobine et serez des deux côtés [3], vous pouvez maintenant basculer le porte bo- bine vers le haut et le retirer en inversant les étapes [2]. Mise en place du guide filament 5. Il se met en place comme une clé. Orientez le pour...

  • Page 17: C3. Allumer Et Éteindre L'ultimaker

    Allumer et éteindre l’Ultimaker 2 Allumer l’Ultimaker 2 L’interrupteur on/off de l’Ultimaker 2 est situé à l’arri- ère. Le [1] signifie off et le [2] signifie on. Quand le bouton est sur le [1], l’Ultimaker 2 est allu- mée et elle doit démarrer. Après que l’Ultimaker 2 ait démarré, l’écran LCD à l’avant doit s’allumer ainsi que les LED sur les côtés. Eteindre l’Ultimaker 2 L’Ultimaker 2 peut être éteinte en appuyant sur le bouton [2] de l’interrupteur à n’importe quel moment. Il est recommandé d’éteindre l’Ultimaker 2 seulement quand vous ne l’utilisez pas. Quand l’Ultimaker 2 est éteinte, l’écran LCD et les LED vont automatiquement s’éteindre. C. Installation des différentes parties sur l’Ultimaker 2...

  • Page 18: Première Utilisation De L'ultimaker

    PREMIERE UTILISATION DE L’ULTIMAKER 2...

  • Page 19: Premier Démarrage

    Premier démarrage Ce chapitre vous guidera à travers les différentes étapes de la première utilisation de votre Ultimaker 2. Après avoir démarré votre Ultimaker 2, L’écran LCD va s’allumer et vous guider à travers le processus de première utilisation. UTILISATION DE L’ÉCRAN LCD 1/21.Vous pouvez naviguer dans l’écran LCD en utilisant la molette. Ce bouton peut se presser et tourner. En tournant vous pouvez sélectionner ou contrôler une action. En appuyant sur le bouton vous pouvez confirmer une action. Quand vous appuyez sur le bouton vous entendrez un ìbeepî pour confirmer votre action. 2/21. Après le message de bienvenue sur l’écran LCD, cliquez sur [CONTINUE] pour aller à l’étape suivante. NOTE: Si vous ne voyez pas le processus de premiè- re utilisation, allez dans [MAINTENANCE], [ADVAN- CED] et [Factory reset] Vous pouvez utiliser cette fonction de première utilisation à n’importe quel moment. 3/21. Quand vous lisez cette étape, cliquez sur [CONTINUE] pour aller à la prochaine étape: Régla- ge du plateau D. Première utilisation de l’Ultimaker 2...

  • Page 20: Réglage Du Plateau

    5/21 vous tournez La vis de réglage Dans l’étape à gauche du plateau en dessous du plateau pour contrôler la hauteur entre la buse et le plateau. Dans l’étape 6/21 vous ferez de même avec la vis de réglage à droite du plateau. Tournez la vis à gauche pour la rapprocher du plateau. ATTENTION: Dans ces étapes la tête d’impression va automatiquement de déplacer dans l’Ulti- maker 2. 5/21, cliquez ensuite sur [CONTINUE]. Vous pouvez maintenant suivre les instructions 4/21 Suite: Réglage du plateau D. Première utilisation de l’Ultimaker 2...
  • Page 21 Suivre les instructions des étapes 6/21 7/21 sur l’écran LCD, puis cliquez sur [CONTINUE]. Nous allons répéter cette étape pour bien régler le plateau. Assurez-vous que le papier passe entre le plateau et la buse sans frotter puis faites [CONTINUE] pour vous rendre à l’étape suivante. Vous pouvez également tourner les vis pour affiner les réglages dans cette étape. 8/21. Suivre les instructions à l’écran comme dans les images et appuyez sur [CONTINUE] quand vous avez terminé. 9/21. Suivre les instructions à l’écran comme dans les images et appuyez sur [CONTINUE] quand vous avez terminé. 10/21. Suivre les instructions à l’écran comme dans les images et appuyez sur [CONTINUE] quand vous avez terminé. NOTE: Si vous rencontrez des problèmes ou si vous avez besoin de régler une nouvelle fois votre plateau vous pouvez utiliser la fonction [BUILD PLATE] dans la partie [MAINTENANCE] du menu. D. Première utilisation de l’Ultimaker 2...

  • Page 22: Mise En Place Du Filament

    12/21. Dans cette étape vous devez attendre quel- ques minutes que la tête d’impression chauffe, attendez que la barre de progression arrive à 100% NOTE: La tête d’impression va automatiquement se positionner à l’avant de l’imprimante. 13/21. Une attention supplémentaire est demandée pour cette étape. La roue crantée dans l’alimenteur va commencer à tourner doucement. Prenez le filament et met- tez-le dans le trou qui se situe en dessous de l’alimenteur. Ce trou dans l’alimenteur est indiqué par un autocollant. Suivre les instructions à l’écran avec l’aide des images suivantes mais ATTENDEZ! Avant de faire [CONTINUE] et d’aller aux étapes suivantes lisez bien les instructions suivantes. Poussez le filament dans l’alimenteur jusqu’à ce que le filament se fasse accrocher par la roue cranté. D. Première utilisation de l’Ultimaker 2...
  • Page 23 Vous pouvez cliquer sur [CONTINUE] pour l’étape 13/21, quand le filament dépasse l’alimenteur et qu’il est dans le tube transparent. 14/21. Le filament est pousser à travers le tube transparent beaucoup plus rapidement, attendez que la barre de progression soit pleine. 15/21. Suivez les instructions sur l’écran. Quand le filament sort par la buse, cliquez sur [CONTINUE]. ATTENTION: Ne touchez pas l’extrudeuse quand il chauffe, sa température atteint 220 °C. NOTE: Il est possible que la couleur qui s’extrude par la buse ne soit pas celle du filament que vous avez mis. Il reste probablement un peu de résidu de l’ancien filament dans la buse. Cela vient des tests réalisés sur l’Ultimaker avant l’emballage. Attendez que la couleur que vous avez mis sort de la buse avant de cliquer sur [CONTINUE]. Suivre les instructions à l’écran pour les étapes 16/21 et 17/21. Vérifiez que votre vous choisis le bon type de filament, le type de filament est généralement indiqué sur le la bobine de filament. Appuyez sur [READY] pour choisir le type de fila- ment. 18/21. Confirmez en choisissant [YES] ou [NO] D. Première utilisation de l’Ultimaker 2...

  • Page 24: Faites Votre Première Impression

    Faites votre première impression 3D 19/21. Il est important de régler sur l’Ultimaker 2 le type de filament que vous utilisez. En effet, elle ajustera automatiquement les réglages adaptés au type de filament. Cliquez sur [CONTINUE] pour aller à la prochaine étape. 20/21. Maintenant que le plateau de l’Ultimaker 2 est réglé et que le filament est mis en place vous pouvez maintenant commencer à imprimer. Cliquez sur [ARE YOU READY] pour aller à la prochaine étape! IMPORTANT. Avant de continuer à la prochaine étape, vérifiez que vous avez mis une petite cou- che de colle ou de laque sur le milieu du plateau. Utilisez le tube de colle fourni avec votre Ultimaker 2. 21/21. Vérifiez que vous avez la carte SD qui est fourni avec l’Ultimaker 2 Dans le cas contraire, elle peut déjà être inséré à l’avant de l’Ultimaker 2 à gauche de l’écran de le port de carte SD. Cliquez sur LET’S PRINT] pour commencer l’impres- sion! Votre carte SD est livré avec le fichier [Ultimaker Robot] cliquez dessus si vous voulez imprimer ce fichier. D. Première utilisation de l’Ultimaker 2...

  • Page 25: Impression 3D Et Retirer La Pièce

    Impression 3D et retirer la pièce [Ultimaker Robot] Après avoir choisi le fichier à im- primer, L’Ultimaker 2 va se préparer à l’impression en chauffant le plateau et la buse. (Cela prend environ 5 minutes). ATTENTION: Ne touchez pas la buse quand elle chauffe et pendant l’utilisation. La température peut varier entre 220 et 260 °C. Pendant l’impression, l’écran LCD indiquera la pro- gression de l’impression et le temps qu’il reste avant la fin de l’impression. Il y a également les options [TUNE] et [ABORT] sur l’écran. Quand votre impression 3D est terminée, l’écran vous indiquera que l’Ultimaker 2 refroidit. La barre de progression vous indique quand il est possible de retirer l’impression. ATTENTION: Ne touchez pas votre impression à l’intérieur de l’Ultimaker 2 quand elle refroidit. Attendez que l’écran indique ìPrint Finished. You can remove the printî. Vos pièces peuvent refroidir à partir d’une température de 260°C et peuvent être encore très chaude. Quand votre impression et votre Ultimaker sont à basse température vous pouvez retirer votre impres- sion. Sélectionnez [BACK TO MENU] pour commen- cer une nouvelle impression. Vous avez également sur cet écran les options [CHANGE MATERIAL] [MAINTENANCE].

  • Page 26: Avec Software

    FAIRE UN FICHIER D’IMPRESSION AVEC SOFTWARE...

  • Page 27: Téléchargement Et Installation De Cura

    Téléchargement et installation de Cura Le logiciel le plus pratique pour l’utilisation de votre Ultimaker 2 est Cura. Ce logiciel prépare votre impression 3D avec les instructions que l’Ultimaker 2 utilise pour produire un objet. Le logiciel Cura peut être téléchargé sur le site internet d’Ultimaker: www.ultimaker.com/pages/our-software 2. Téléchargez la dernière version de Cura compatible avec votre système d’exploitation. Cura est disponible sur Windows XP et les versions suivantes, MacOS 10.6 et les versions suivantes ainsi que Ubuntu Linux 12.10 et les versions suivantes. Ouvrez l’installeur et suivez les étapes afin d’installer Cura. Après l’installation de Cura, Il vous sera demandé le type d’imprimante que vous utilisez, Sélectionnez Ultimaker 2. Il n’y aura pas de configuration à faire et vous pourrez déjà utiliser Cura. Après cela, vous verrez le robot Ulti- maker positionné au milieu de l’interface Cura. NOTE: Nous mettons à jour régulièrement notre logiciel, la dernière version que vous téléchargez sera peut-être plus récente que celle décrite dans ce manuel. E. Faire une fichier d’impression avec Cura...

  • Page 28: Interface De Cura

    Modèle 3D bouton, votre modèle se réussie. Vous voyez ici le modèle 3D sauvegardera sur la carte Mode de vue que vous avez importé Après que votre modèle a 3D print volume Partager sur été préparé pour l’impressi- C’est une visualisation du YouMagine.com Avec ce on vous pouvez changer de plateau de votre Ultimaker bouton vous pouvez parta- mode de vue afin d’analyser ger votre fichier 3D sur votre design. YouMagine. Options de rotation Barre de menu Option pour faire tourner Dans cette barre vous pou- ou pivoter l’objet que vous vez modifier vers toutes les souhaitez imprimer. options, préférences et le mode expert.
  • Page 29 Suite: Interface de Cura Les combinaisons suivantes avec la souris sont utilisées pour travailler, naviguer et voir le modèle 3D. Clique gauche Molette Sélectionne l’objet. Tenir Utilisez la molette pour zoo- et déplacer la souris pour mer ou dézoomer. déplacer l’objet dans la zone d’impression. Clique droit + Shift Clique droit Tenir et déplacer la souris Tenir et déplacer la souris pour déplacer la zone de pour déplacer pour tourner mire 3D. ou faire pivoter le modèle Clique droit et clique gauche Tenir et déplacer la souris pour zoomer. E. Faire une fichier d’impression avec Cura...

  • Page 30: Charger Un Fichier Depuis Youmagine.com

    Charger un fichier depuis YouMagine.com Maintenant que vous vous êtes familiarisé avec Cura, nous allons vous expliquer comment télécharger un fichier 3D depuis Youmagine.com et l’importer dans Cura. YouMagine.com est une communauté en ligne pour l’impression 3D. Ouvrez votre navigateur internet et allez sur www.youmagine.com 2. Utilisez la barre de recherche pour trouver un modèle qui vous intéresse. 3. Choisissez le design que vous souhaitez. Vous pourrez télécharger le fichier .stl sur la page suivante à l’aide du bouton ëDownloadí. Le fichier .stl peut ensuite être importé sur Cura (plus d’informations au prochain chapitre) Astuce: Si vous avez créé votre propre objet en 3D vous pouvez également le publier sur YouMagine NOTE: Les captures d’écran ne sont pas obligatoirement les même que le Cura que vous utilisez car ce logiciel est en perpétuel évolution. E. Faire une fichier d’impression avec Cura...

  • Page 31: Préparation D'un Modèle 3D

    Préparation d’un modèle 3D La plupart des fichiers 3D que vous trouverez sur YouMagine.com sont au format STL. Commençons en cliquant sur le bouton “Load” Quand vous avez importé votre fichier dans Cura vous pourrez voir la barre de progression. Cura créer automatiquement le modèle 3D à impri- mer. 3. Dans le menu à droite vous pouvez sélectionner les paramètres et la qualité d’impression. 4. Quand le modèle 3D est prêt, le bouton “Save” permet de sauvegarder le modèle dans un répertoire. Sous se bouton se trouve des informations à propos de l’impression - Estimation du temps d’impression - Quantité de filament nécessaire - Poids de votre impression 3D Après avoir insérer votre carte SD dans l’ordina-...

  • Page 32: Impression Depuis Une Carte Sd

    Impression depuis une carte SD Après avoir sauvegardé le fichier et éjecter en toute sécurité la carte SD de votre ordina- port de carte SD teur, vous pouvez dès à présent l’insérer dans le à l’avant de l’Ultimaker 2. En tournant la molette et en sélectionnant [PRINT], vous pouvez choisir le modèle que vous souhaitez imprimer depuis votre carte SD. Note. Si vous souhaitez en savoir plus sur Cura, vous pouvez lire le manuel de Cura manuel (en anglais) disponible sur: https://www.ultimaker.com/pages/support E. Faire une fichier d’impression avec Cura...
  • Page 33 ENTRETIEN D’UNE ULTIMAKER 2...

  • Page 34: En Général

    En général Pour avoir le meilleur résultat possible avec votre Ultimaker 2, quelques entretiens dans l’année sont recommandés. Ce chapitre contient des astuces qui vous aideront à entrete- nir votre Ultimaker 2 pour avoir les meilleurs résultats possibles lors de vos impressions. Avant de lancer une impression, une petite vérification est conseillée. Un contrôle visuel Est recommandé pour vérifier qu’il n’y ait aucun: - ancienne impression/objets sur le plateau. - Vérifier que personne ne peut perturber l’impression en débranchant l’alimentation ou autres Mise à jour du firmware avec le câble USB A certains moment, Cura vous informera qu’un nouveau firmware est disponible. Un nou- veau firmware signifie qu’Ultimaker a optimisé le contrôle de l’électronique sur la machine et cela donnera un meilleur résultat à vos impressions. Si vous voyez ce message, connec- tez le câble USB entre votre ordinateur et l’Ultimaker 2 et suivez les instructions sur Cura. F. Entretien d’une Ultimaker 2...

  • Page 35: Le Plateau En Verre

    Le plateau en verre Nettoyage du plateau en verre Après beaucoup d’impressions, il y a parfois des résidus de colle ou de laque sur le pla- teau en verre. Cela peut entraîner une surface d’impression inégale et il est recommandé de le nettoyer de temps en temps. 1. Vérifiez que l’Ultimaker 2 est éteinte. 2. Retirez doucement les attaches en métal. ATTENTION. Utilisez un tournevis pour ATTENTION. Assurez-vous que la plaque cette étape car les pinces peuvent être est froide avant d’effectuer cette opération. coupantes. Vérifiez que le plateau est situé en bas de l’Ultimaker 2, Cela afin d’éviter d’endomma- ger l’axe Z de votre imprimante. 4. Continuez à faire glisser le plateau en verre depuis l’arrière jusqu’à l’avant et retirez là. 5. Pour dissoudre et nettoyer les résidus de colle ou de laque, placez le plateau en verre sous l’eau du robinet et nettoyez le plateau.

  • Page 36: Changement De Filament Et L'alimenteur

    Changement de filament et l’alimenteur Changement de filament Vous pouvez changer de filament pour votre Ultimaker 2. Comme vous l’avez appris lors des étapes précédentes. 1. Allez dans le menu [MATERIAL] à l’écran. Allez ensuite dans [CHANGE], cela se fait en tournant la molette et ensuite appuyez sur le bouton. Note: Les mises à jour du firmware seront susceptibles de changer la terminologie de certains termes. 2. Votre Ultimaker 2 va chauffer, vous pourrez ensuite retirer le filament. Quand l’Ultima- ker 2 atteindra la bonne température, l’alimenteur tournera automatiquement et rétracte- ra le filament. Rembobinez le filament sur la bobine et assurez-vous qu’il ne peut pas se dérouler (fixez le grâce aux trous dans la bobine ou du scotch). Alimenteur en filament Quand vous prenez le filament depuis une bobi- ne vous (pouvez) seulement remplacer la bobine, suivez les instructions à l’écran. Dans la dernière étape, nous nous assurons que l’imprimante sait quel type de filament vous avez inséré dans l’imprimante. Sélectionnez sur l’écran le type de filament qui est identifié sur la bobine. Nettoyage de l’alimenteur en filament Après de nombreuses impressions, la roue crantée dans l’alimenteur en filament peut accumuler des résidus de plastique. Vous pouvez le nettoyer en soufflant dessous ou avec une petite brosse.

  • Page 37: Lubrification Des Axes

    Lubrification des axes Axe-Z Environ tous les six mois la tige filetée sur le z-étape doit être lubrifié. Une graisse verte (Magnalube-G) est incluse avec l’Ultimaker 2. Cette graisse est le lubrifiant qui doit être utilisé sur la tige filetée de l’axe Z. Note: La graisse verte doit être appliquée comme le montre la photo. Assurez-vous que vous étalez 10 gouttes de graisse sur toute la tige filetée. Avec votre prochaine im- pression sur l’Ultimaker 2 la tige filetée va se graisser automatiquement en se déplaçant de haut en bas. Axes X-Y Si vous remarquez des petites vagues sur la surfa- ce extérieure de votre objet imprimé en 3D, Il est recommandé d’ajouter une goutte d’huile sur l’acier des axes X et Y. Cela améliorera la fluidité du mou- vement de votre Ultimaker 2. Cette lubrification n’est pas incluse dans le package Ultimaker 2. Si vous décidez de lubrifier les axes X et Y, vous Devez utiliser de l’huile de machine à coudre.

  • Page 38: Dépannage Et Assistance Pour L'ultimaker

    DEPANNAGE ET ASSISTANCE POUR L’ULTIMAKER 2...

  • Page 39: Conseils Et Dépannages Simples

    Deuxième cause La matière n’adhère pas au plateau. Solution Utilisez une première couche plus épaisse ou le tube de colle fournis avec l’imprimante. L’objet reste collé sur le plateau. Cause L’objet reste collé au plateau même après l’avoir mis dans l’eau. Le PLA ou ABS sont lié au plateau en ver- Solution Utilisez une spatule ou un autre objet fin comme une cale entre l’objet et le plateau en verre. Glissez dou- cement la cale en dessous de l’objet dans différentes directions et si cela ne marche pas, glissez la cale par L’alimenteur en filament glisse lorsque à-coup sous l’objet. vous insérez un nouveau filament. Attention: Soyez très prudent lorsque vous utilisez un objet pointu pour enlever un objet. Cause Le filament est dans la buse et sort de la buse, cependant l’alimenteur n’arrive pas à suivre le mouvement. Solution Pendant le chargement d’un nouveau filament il est normal que l’alimenteur glisse. L’alimen- teur est fait de sorte qu’il glisse plutôt que ronger le filament. G. Dépannage et assistance pour l’Ultimaker 2...
  • Page 40 Le filament ne s’extrude plus et le filament est rongé par la roue cranté. Cause La buse est bouchée ou partiellement bouchée. Solution Regardez l’étape ÏPas assez de filament s’extrude de la buse nozzleÓ pour les causes et les solutions. Deuxième cause Trop de pression est exercée sur le matériau par l’alimenteur en filament. Solution Réduisez la pression dans l’alimenteur en ajustant la vis dans le sens des aiguilles d’une montre. Troisième cause Pas assez de pression sur le filament donc la roue cranté n’arrive pas à entrainer le filament et elle glisse dessus. Solution Put more pressure on the feeder a bit by adjusting the pressure screw counter clockwise. L’erreur: “ERROR - STOPPED, Temp Sensor” s’affiche à l’écran de l’Ultimaker 2 Cause Il y a un problème avec la sonde de température et l’imprimante ne s’allume pas afin d’éviter tous problèmes et pour des raisons de sécurité. Solution Cela est dû à un problème électrique, vous pouvez contacter le support: support@ultimaker. com qui vous aidera à réparer votre Ultimaker 2. G. Dépannage et assistance pour l’Ultimaker 2...

  • Page 41: Contact Du Support

    Contact support Dans le cas où vous rencontrez des difficultés qui ne sont pas abordés dans ce manuel, contactez le support Ultimaker par mail ou téléphone. Allez sur www.ultimaker.com/pages/support pour plus de détails. Il y a également une énorme quantité d’informations, conseils, astuces sur la communau- té en ligne d’Ultimaker que vous pouvez retrouver sur http://umforum.ultimaker.com/ N’hésitez pas à venir nous dire bonjour ! Si vous avez besoin d’aide pour résoudre un problème, vous pouvez toujours contacter notre support: support@ultimaker.com G. Dépannage et assistance pour l’Ultimaker 2...

  • Page 42: Terminologie

    Plaque chauffant: Le plateau qui se situe en câble peut avoir différentes prises d’alimenta- dessous de la plaque en verre et qui chauffe le tion (États-Unis, l’UE, l’UA, Royaume-Uni). Cela plateau. dépend de quel type de prise électrique est Cura: logiciel Open Source qui vous permet de utilisé dans le pays. transformer votre modèle 3D en un fichier impri- Interrupteur: Permet d’allumer ou éteindre mable. l’Ultimaker 2. Ecran OLED: Cet écran permet de contrôler Tête d’impression: C’est la partie de l’impri- l’Ultimaker 2. mante qui fait fondre le filament et le pousse à Tube guide-filaments: Le tube en matière plas- travers sur buse sur le plateau. Ventilateurs de la tête d’impression: Les venti- tique transparent qui guide le filament à partir de l’alimenteur jusqu’à la tête d’impression. lateurs qui refroidissent le filament dès qu’il est Firmware: Le logiciel qui s’exécute sur la carte mis sur la plaque de construction.

  • Page 43: Sécurité Et Conformité

    Sécurité et conformité Attention Il s’agit d’un produit de classe A. Dans un environnement domestique, ce produit peut pro- voquer des interférences radio auquel cas l’utilisateur doit être tenu de prendre des mesures adéquates. G. Dépannage et assistance pour l’Ultimaker 2...
  • Page 44 TERMS OF SERVICE 1/2 Returning Purchased Items. ** LIMITED ** Ultimaker accepts returns on a very limited basis: for any electronic items, the Company ac- cepts returns only on unaffected devices within 14 calendar days from the date of receipt of merchandise. “Unaffected” means a device has never been assembled, powered up, program- med, or otherwise changed. Similarly, for non-electronic items, the Company accepts returns only on unopened items within 14 calendar days from the date of receipt of merchandise. After 14 days, all sales are considered final. Warranty**LIMITED** Ultimaker products are warranted only to the original purchaser for a period of three months from the original purchase date, under normal use and service, against defective work- manship and material. This warranty is void if the product has been damaged by accident or unreasonable use, im- mersion in water, neglect, abuse, battery leakage or improper installation, improper service, or other causes not arising out of defects in workmanship or materials of the product. All warran- ty claims are subject to: Ultimaker being notified of the warranty claim within the warranty period Ultimaker verifying the existence of a defect in the productReceipt of valid proof of your purchase date. Note: Please make sure that you have a valid proof of purchase (Receipt) before contacting Customer Service. In the event that you experience any problems with your Ultimaker product and before return- ing a product for any reason, it is necessary to contact the Ultimaker Support team to determi- ne and diagnose the issues you are experiencing prior to taking any other course of action. To communicate with Ultimaker Support, you can open a support ticket at: h t t p s : / / w w w . u l t i m a k e r . c o m / p a g e s / s u p p o r t or email s u p p o r t @ u l t i m a k e r . c o m If the service representative is unable to solve the problem, you will be provided with instructi- ons as to how to go about having the unit repaired or replaced if it is under warranty. Return of...
  • Page 45 TERMS OF SERVICE 2/2 In the event that a product under warranty is repaired or replaced, the replacement will be covered under the original warranty or for 30 days, whichever is longer. Repair or replacement is your exclusive remedy, and Ultimaker’s exclusive liability, under this warranty. Replacement may consist of replacing the product with the same product or with a different product of the same value. Ultimaker shall not be liable for any incidental or consequential da- mages for the breach of any warranty on this product. Any implied warranty of merchantability or fitness for a particular purpose on this product is limited to the duration of this warranty. CONDITIONS DE SERVICE...
  • Page 46 Notes...
  • Page 48 Ultimaker B.V. Burgemeester R. vd Venlaan 11 4191PL Geldermalsen S u p p o r t @ u l t i m a k e r . c o m The Netherlands U l t i m a k e r . c o m...
