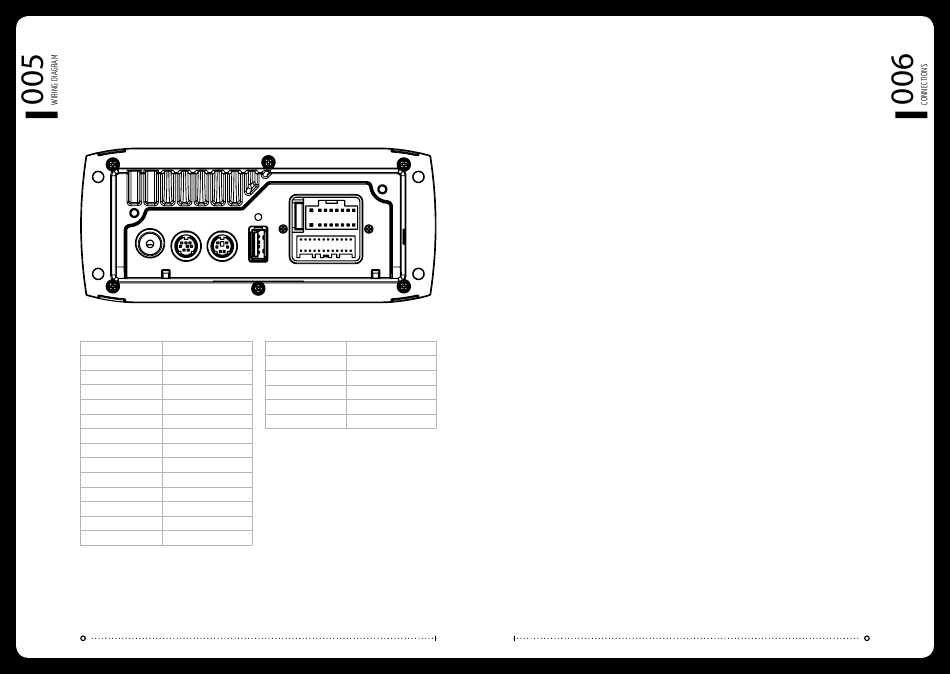

PLAN DE CABLAGE
Antenne SIRIUS Cde à distance USB
CABLE A
JAUNE ALIMENTATION (+)
ROUGE ALLUMAGE (+12v connecté)
NOIR COMMUN (-)
BLANC HP ZONE 1 L (+)
BLANC/NOIR HP ZONE 1 L (-)
GRIS HP ZONE 1 R (+)
GRIS/NOIR HP ZONE 1 R (-)
VERT HP ZONE 2 L (+)
VERT/NOIR HP ZONE 2 L (-)
MAUVE HP ZONE 2 R (+)
MAUVE/NOIR HP ZONE 2 R (-)
MARRON TAMISER. (+12v connecté)
BLEU/BLANC AMPLI ON
MARRON/BLANC TEL MUTE / ARRET
A
B
CABLE B
BLANC RCA (fil gris) ENTREE AUX (G)
ROUGE RCA (fil gris) ENTREE AUX (D)
ORANGE RCA (fil noir) SORTIE SUB
ORANGE RCA (fil noir) SORTIE SUB
BLANC RCA (fil noir) SORTIE ZONE 1 (G)
ROUGE RCA (fil noir) SORTIE ZONE 1 (D)
Note :
le volume des sorties Sub est lié à Zone 1.

CONNEXIONS

CONNEXION DE L' A NTENNE
Connectez une antenne marine AM/FM
ou un splitter FM/VHF
CONNEXION USB/iPod
Connectez un lecteur USB (non fourni) ou la station
d' a ccueil marine MS-DKIP / MS-DKIPUSB pour iPod (non
fournie), ou un câble d' o rigine Apple iPod (non fourni).
CABLE A
DESCRIPTION COULEUR
Batterie +12VDC Jaune
Allumage +12V connecté Rouge
Negatif commun Noir
Allumage de l' a mpli Bleu/Blanc
Réduction volume +12v connecté Marron
Mute / Tél -12V connecté Marron/Blanc
RETRO-ECLAIRAGE TAMISE
Connectez l' a ppareil au circuit des feux de navigation
pour que le rétro-éclairage de l' é cran et des boutons soit
tamisé lorsque les feux de navigation sont allumés..
TELEPHONE : FONCTION MUTE
Connectez l' a ppareil au kit mains-libres pour réduire le
volume, ou basculer sur AUX pour entendre les appels.
Note: si la fonction "allumage" n' e st pas requise les fils
rouge (allumage +12v connecté) et jaune (allimentation
+12v) peuvent être réunis.
CSIRIUS SATELLITE RADIO (USA uniquement)
Connectez le tuner SiriusConnect™ (vendu séparément)
COMMANDE DEPORTEE
(MS-WR600)
Connectez une commande déportée via le connecteur
de réseau CANbus.
Le système accepte jusqu'à 3 commandes déportées.
CABLE B
ENTREE AUXILIAIRE
Connectez une source Auxiliaire aux fiches RCA droite
et gauche
(Blanc = Gauche, Rouge = Droite).
SORTIE SUBWOOFER (DUAL MONO)
Connectez sur un amplificateur. Le volume est lié à
Zone 1. (Orange + Orange)
SORTIE ZONE 1
Connectez sur un amplificateur. Le volume est lié à
Zone 1. (Blanc = Gauche, Rouge = Droite).
