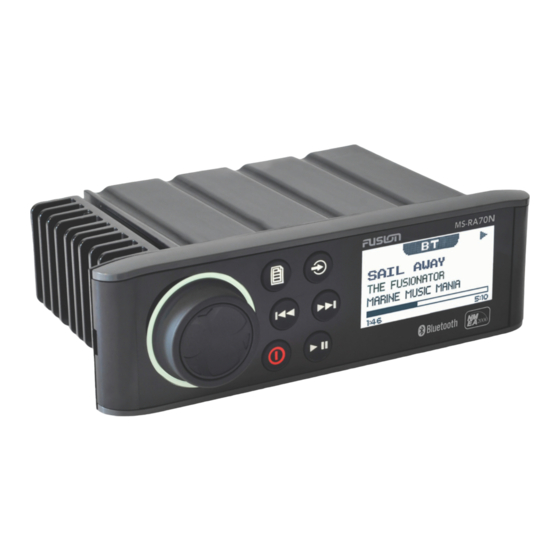

Instructions d'installation du Fusion
MS-RA70/MS-RA70N
Informations importantes relatives à la
sécurité
AVERTISSEMENT
Le non-respect de ces avertissements et de ces mises en garde
est susceptible de provoquer des blessures, d'endommager le
bateau ou de dégrader les performances du produit.
Consultez le guide Informations importantes sur le produit et la
sécurité inclus dans l'emballage du produit pour prendre
connaissance des avertissements et autres informations sur le
produit.
Cet appareil doit être installé conformément à ces instructions.
Déconnectez l'alimentation du bateau avant de commencer à
installer ce produit.
Avant d'alimenter ce produit en électricité, vérifiez que la mise à
la terre est correcte et qu'elle respecte les instructions de ce
guide.
Portez toujours des lunettes de protection, un équipement
antibruit et un masque anti-poussière lorsque vous percez,
coupez ou poncez.
Lorsque vous percez ou coupez, commencez toujours par
vérifier la nature de la face opposée de l'élément.
Lisez toutes les instructions d'installation avant de commencer
l'installation. Si vous rencontrez des difficultés durant
l'installation, contactez le service d'assistance produit de Fusion.
Contenu de l'emballage
• Plaque de montage DIN
• Quatre vis autoperceuses de jauge 8
• Faisceau de câbles d'alimentation et de haut-parleur
• Faisceau de câbles pour entrée auxiliaire, sortie de ligne et
sortie de caisson de basse
Outils requis
• Tournevis cruciforme
• Perceuse électrique
• Foret (la taille varie en fonction du matériel de montage et
des vis utilisées)
• Foreuse rotative ou scie sauteuse
• Mastic d'étanchéité (facultatif)
Considérations relatives au montage
• La chaîne stéréo peut être montée sur une surface plane ou
dans une ouverture DIN unique en remplacement d'une
chaîne stéréo existante.
• L'emplacement d'installation doit permettre une circulation de
l'air suffisante derrière la chaîne stéréo afin d'évacuer la
chaleur.

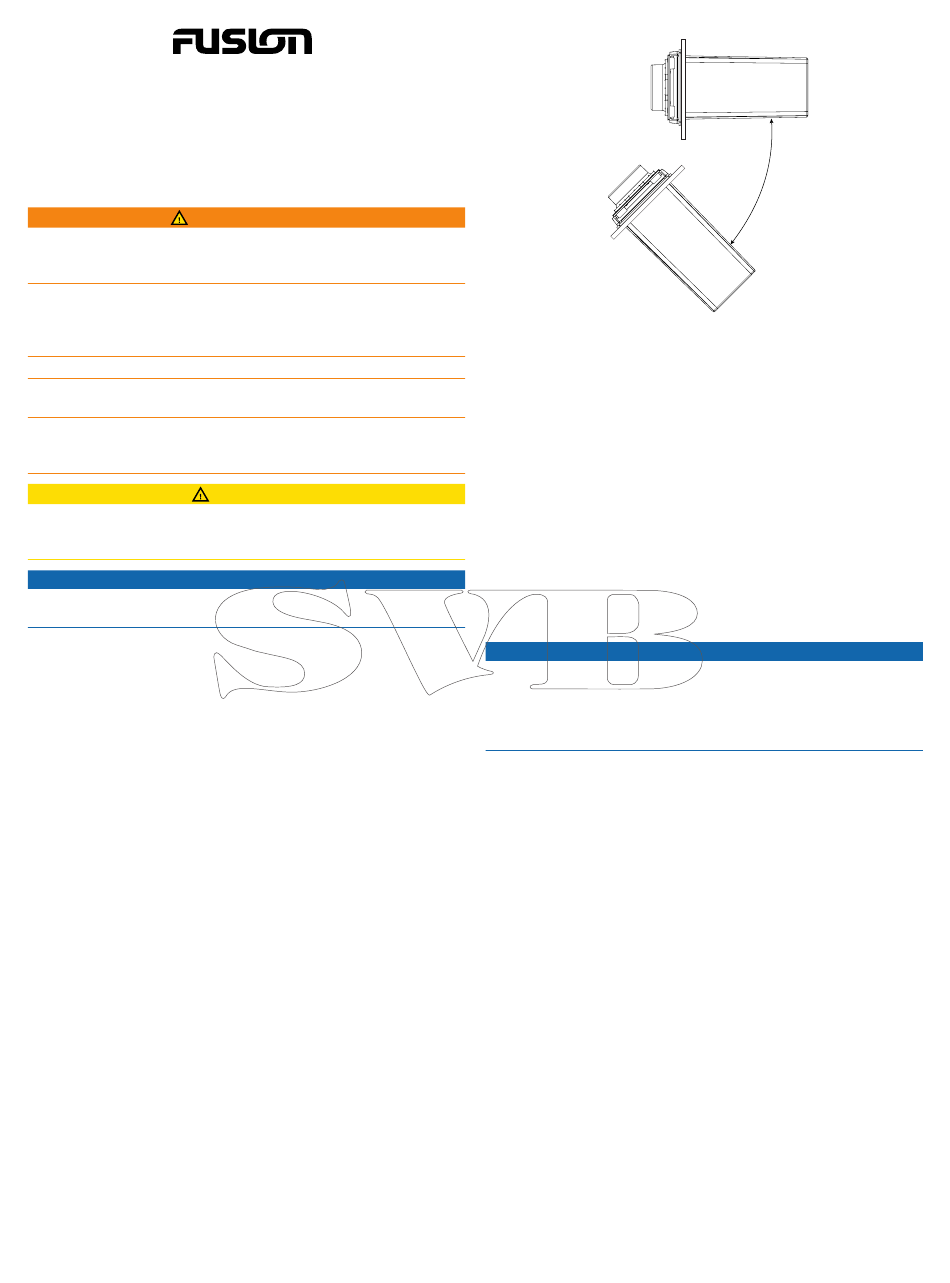

• Si vous installez la chaîne stéréo à un emplacement pouvant
être au contact de l'eau, elle doit être montée à 45 degrés
maximum par rapport au plan horizontal.
Décembre 2015
®
ATTENTION
AVIS
®
• Si vous installez la chaîne stéréo à un emplacement pouvant
être au contact de l'eau, le câble doit être équipé d'une
boucle d'égouttement pour permettre à l'eau de s'écouler du
câble et d'éviter d'endommager la chaîne stéréo.
• Si vous devez monter la chaîne stéréo à l'extérieur d'un
bateau, elle doit être installée à un emplacement situé bien
au-dessus de la ligne de flottaison pour ne pas être
immergée.
• Si vous devez monter la chaîne stéréo à l'extérieur d'un
bateau, elle doit être installée à un emplacement éloigné des
quais, des pilotis et autres équipements.
• Pour éviter des interférences avec un compas magnétique, la
chaîne stéréo doit être installée à au moins 15 cm (5,9'') de
distance d'un compas.
Montage de la chaîne stéréo dans un nouvel
emplacement
Faites attention lorsque vous percez le trou pour monter la
chaîne stéréo. Le dégagement entre le boîtier et les trous de
fixation est très réduit et en perçant un trou trop grand, vous
risquez de compromettre la stabilité de la chaîne stéréo après
son installation.
Avant de monter la chaîne stéréo dans un nouvel emplacement
sur la surface de montage, vous devez choisir un emplacement
conforme aux recommandations de montage.
1
Découpez le modèle et assurez-vous qu'il s'adapte à
l'emplacement de montage.
2
Faites adhérer le modèle à la surface de montage.
3
A l'aide d'un foret adapté à la surface de montage, percez un
trou à l'intérieur du coin de la ligne pointillée dessinée sur le
modèle pour préparer la surface de montage à la découpe.
4
A l'aide d'une scie-cloche, découpez le support de montage
le long de la ligne en pointillés du modèle.
5
Placez la chaîne stéréo dans la découpe pour vérifier
l'ajustement.
6
Au besoin, utilisez une lime et du papier de verre pour affiner
le contour de la découpe.
7
Lorsque la chaîne stéréo est bien ajustée au contour,
assurez-vous que les trous de montage sur la chaîne stéréo
s'alignent sur les trous d'implantation du modèle.
8
Si les trous de montage sur la chaîne stéréo ne sont pas
alignés, repérez les nouveaux emplacements des trous
d'implantation.
9
Percez les trous d'implantation à l'aide d'un foret de taille
adaptée à la surface de montage.
10
Retirez le modèle de la surface de montage.
