4 Installation des Geräts

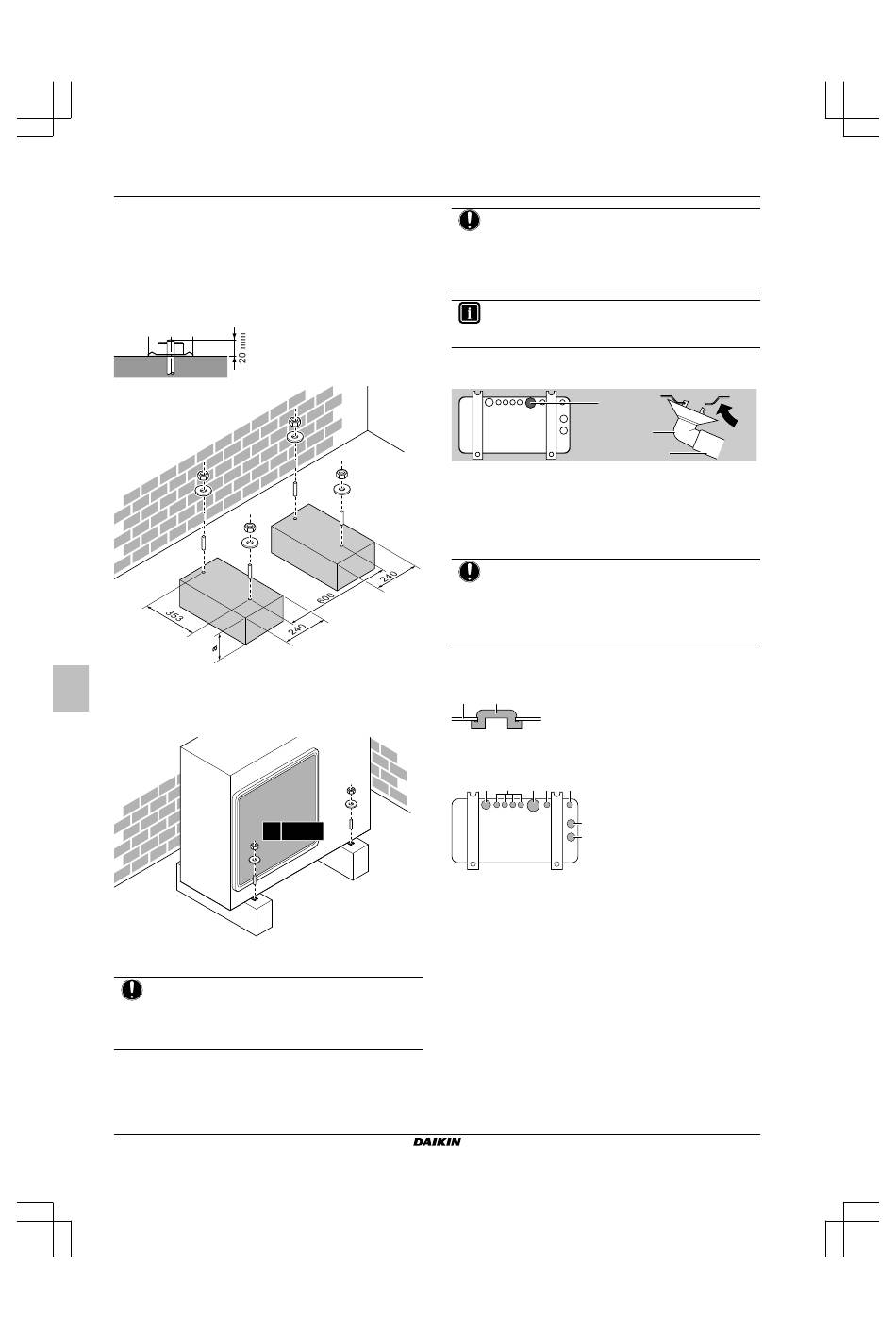

4.2 Montieren des Außengeräts
4.2.1 Voraussetzungen für die Installation
In Fällen, wo das Gebäude Vibrationen ausgesetzt sein könnte,
benutzen Sie ein schwingungsfreies Gummi (bauseitig zu liefern).
Halten Sie hierzu jeweils 4 Sätze M8- oder M10-Ankerbolzen,
Muttern und Unterlegscheiben bereit (bauseitig zu liefern).
(mm)
a 100 mm über erwartbarer Schneehöhe
4.2.2 So installieren Sie die Außeneinheit
4× M8/M10
4.2.3 Für einen Ablauf sorgen
HINWEIS
Wird die Einheit in einem Gebiet mit kaltem Klima
installiert, treffen Sie geeignete
sicherzustellen, dass Kondenswasser NICHT gefrieren
kann.
Installationsanleitung
20
HINWEIS
Wenn die Abflusslöcher der Außeneinheit durch einen
Montagesockel
verdeckt werden, dann platzieren Sie unter die Füße der
Außeneinheit zusätzliche Fußsockel mit einer Höhe von
≤30 mm.
INFORMATION
Informationen zu den verfügbaren Optionen erhalten Sie
bei Ihrem Händler.
1 Verwenden Sie für den Abfluss eine Ablassschraube.
2 Verwenden Sie einen Ø16 mm-Schlauch (bauseitig zu liefern).
Abflusslöcher schließen und Abflussstutzen
anbringen
HINWEIS
In klimatisch kalten Regionen sollten bei der Außeneinheit
KEIN Abflussstutzen, Abflussschlauch und Kappen (1, 2)
verwendet werden. Treffen Sie geeignete Maßnahmen um
sicherzustellen, dass Kondenswasser NICHT gefrieren
kann.
1 Abflusskappen 1 und 2 installieren (Zubehör). Sorgen Sie dafür,
dass die Ränder der Abflusskappen die Löcher vollständig
schließen.
a
b
2 Abflussstutzen installieren.
a
Maßnahmen um
oder durch die Fußbodenoberfläche
b
a
c
d
a Ablassstutzen
b Unterer Rahmen
c Ablaufrohrstopfen
d Schlauch (bauseitig zu liefern)
a Unterer Rahmen
b Abflusskappe
b c b b
a
a
a Abflussloch. Eine Abflusskappe (2) installieren.
b Abflussloch. Eine Abflusskappe (1) installieren.
c Abflussloch für Abflussstutzen
3P645642-2E – 2021.10
RXF50~71D5V1B
R32 Split-Baureihen
