Installation rapide
Entrée câblée optionnelle
(Pour modèle SMART3000CRMXL seulement. Poursuivez à l'étape 4, à moins que
vous ne considériez de procéder au câblage de l'onduleur.)
Avertissements concernant le câblage
• Un électricien qualifié doit effectuer le câblage.
• Un disjoncteur de sécurité adéquat et facilement repérable doit être installé
• Vérifier que votre équipement est correctement mis à la terre.
• Lors de l'établissement des connexions, observer les règlements de câblage locaux/
nationaux en tout temps. Vérifier que les câbles sont équipés de gaines et fixés par
des serre-câbles.
• Utiliser des câbles de mauvais calibre pourrait endommager votre équipement et
entraîner des risques d'incendie. Choisir un câblage et des circuits de protection
appropriés pour établir les connexions. (Les conducteurs de mise à la terre doivent être
du même calibre et du même type que les conducteurs sous tension.)
• Il faut fournir la protection contre les surintensités selon les codes électriques locaux/
nationaux.
3A

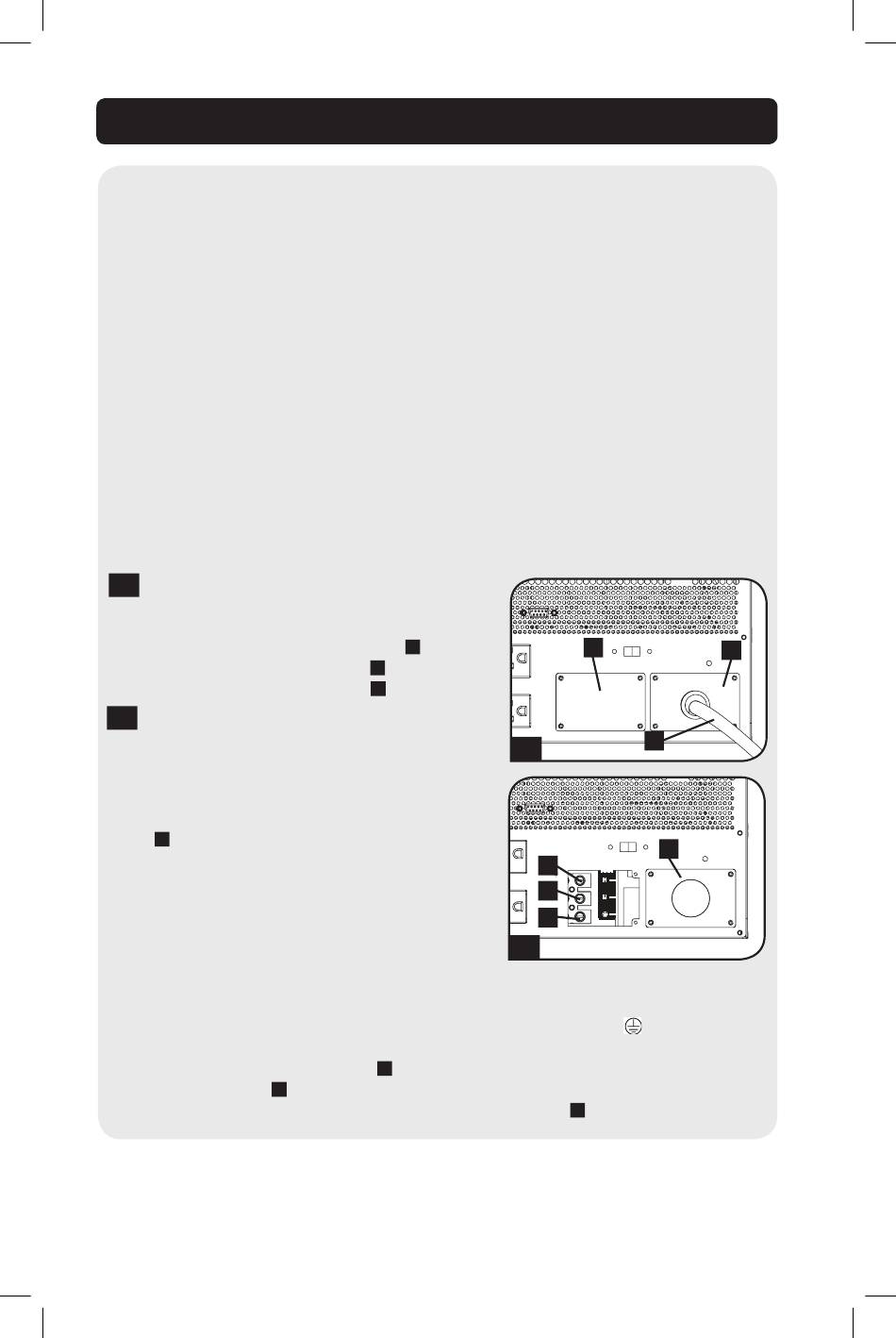

L'entrée câblée optionnelle doit être
connectée par un électricien qualifié. Quand
l'onduleur est arrêté et débranché, retirer
le cordon d'alimentation d'entrée
panneau d'entrée du cordon
adjacent d'accès au câblage
Le bloc de bornes d'entrée devrait être
3B
branché directement sur un circuit
d'alimentation CA dont la puissance
nominale correspond aux spécifications qui
apparaissent sur la plaque signalétique de
l'onduleur. Le panneau de câblage d'entrée
sera visible une fois que le panneau du
D
cordon d'alimentation d'entrée aura été
retiré. (Remarque : la découpe du panneau
de câblage d'entrée est suffisamment grande
pour accueillir le conduit.) Après avoir enfilé
le câblage d'entrée fourni par l'utilisateur à
travers le conduit, lui aussi fourni par
l'utilisateur, faites passer le conduit au
travers du panneau de câblage d'entrée, puis raccordez le cordon d'alimentation
au bloc de bornes d'entrée. Les bornes portent les indications " " pour la mise à
la terre, N pour neutre et H pour chargé (hot). Raccordez le câble d'entrée chargé
à la borne d'entrée de charge
d'entrée neutre
de mise à la terre d'entrée à la borne de mise à la terre
19-01-060-932757.indb 44
, le
A
et le panneau
B
.
C
. Raccordez le câble d'entrée neutre à la borne
E
. En utilisant un fil de cuivre de 10 AWG, 105C, raccorder le fil
F
44
C
A
3A
D
E
INPUT
H
F
N
G
3B
.
G
B
