Control Unit PERGOLA TILT IO

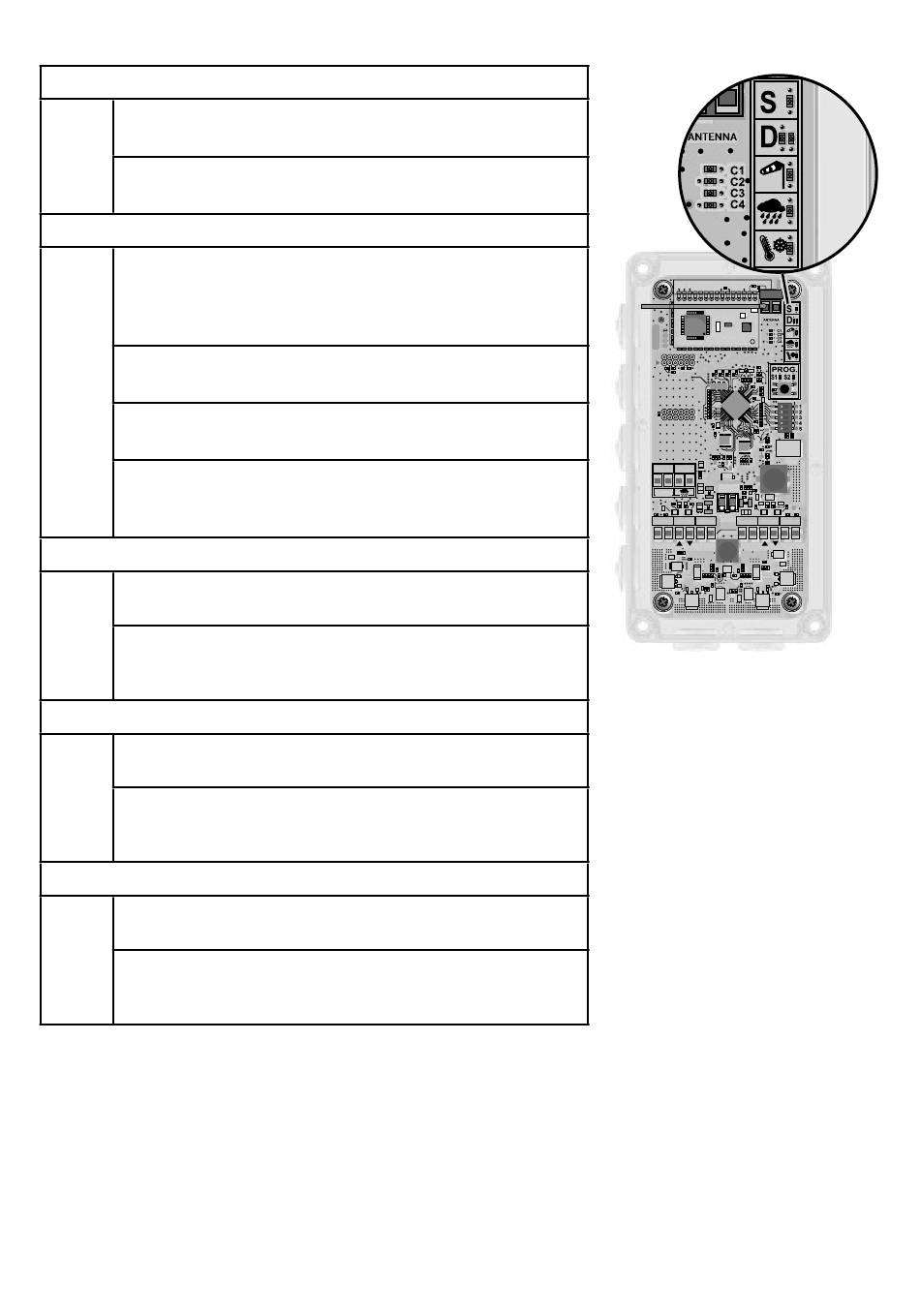

2. 4. DESCRIZIONE DEI LED DELLA SCHEDA ELETTRONICA

Il LED "flash" ogni 4 secondi:
Scheda in attesa.
Il LED lampeggia rapidamente:
Comando in corso.
Il LED rosso rimane acceso per 5 secondi:
Soglia di consumo della corrente superata o
surriscaldamento troppo elevato della scheda
elettronica durante il comando di un'uscita.
Il LED rosso lampeggia:
errore di sincronizzazione delle motorizzazioni.
Il LED arancione rimane acceso per diversi secondi:
salvataggio della memoria.
Il LED arancione lampeggia rapidamente:
movimento di una motorizzazione vietato dall'azione di
un sensore.
Il LED arancione rimane acceso: soglia del vento
superata.
Il LED arancione lampeggia rapidamente: protezione
sempre in corso per 15 minuti dopo l'ultimo
superamento della soglia.
Il LED arancione rimane acceso: soglia della pioggia
superata.
Il LED arancione lampeggia rapidamente: protezione
sempre in corso per 15 minuti dopo l'ultimo
superamento della soglia.
Il LED arancione rimane acceso: soglia del gelo
superata.
Il LED arancione lampeggia rapidamente: protezione
sempre in corso per 15 minuti dopo l'ultimo
superamento della soglia.
Neve: Combinazione delle informazioni su pioggia e temperatura.
(1) Il corretto funzionamento dei sensori dipenderà dalle condizioni di installazione e di manutenzione
all'esterno nei pressi della pergola. Far riferimento al manuale dei sensori prima di installarli.
(2) L'indicazione dei LED rimarrà visibile anche se i sensori sono stati disattivati.
Copyright 2017 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
©
Stato
Anomalia
Vento
(1)
Pioggia
(1) (2)
Temperatura
(1) (2)
- +
OUTPUT Vdc
POWER SUPPLY
- + - + - + - S2 +
S1
OUTPUT Vdc OUTPUT Vdc
37
