Для случаев, когда требуется более одной звуковой тональности, посредством электрической настройки можно
выбрать до трёх дополнительных.
Прежде всего, устанавливается основная тональность (♪, см. таблицу в приложении) с помощью переключателя S3
на задающей сигнал плате. Дополнительную тональность (C1, C2, C1+C2) см. в таблице «Выбор тональности» в
приложении.
Версия, работающая от постоянного тока:
При правильном подключении полюсов выбор
тональности осуществляется через входы С1 и С2
клеммной колодки. При этом должны быть подключены
как входы управления, так и напряжение питания.
Переключателем S2 на задающей пластине включена
защита от неправильного подключения полюсов (with
rectifier).
С помощью переключателя S1 на задающей сигнал
пластине осуществляется выбор управляющего
напряжения («+» или «–»).
«+»: положительная настройка
«–»: отрицательная настройка (заводская)
Внимание: Если управляющее напряжение
превосходит напряжение питания или напряжение
питания отсутствует, ток питания подаётся через входы
управления. При этом нагрузка не должна превышать
допустимую.
Версия, работающая от переменного тока:
В версии, работающей от переменного тока, выбор
тональности осуществляется посредством
подключения фазы «L» напряжения питания к входу
управления С1 или С2. При этом должны быть
подключены как входы управления, так и линия
питания.

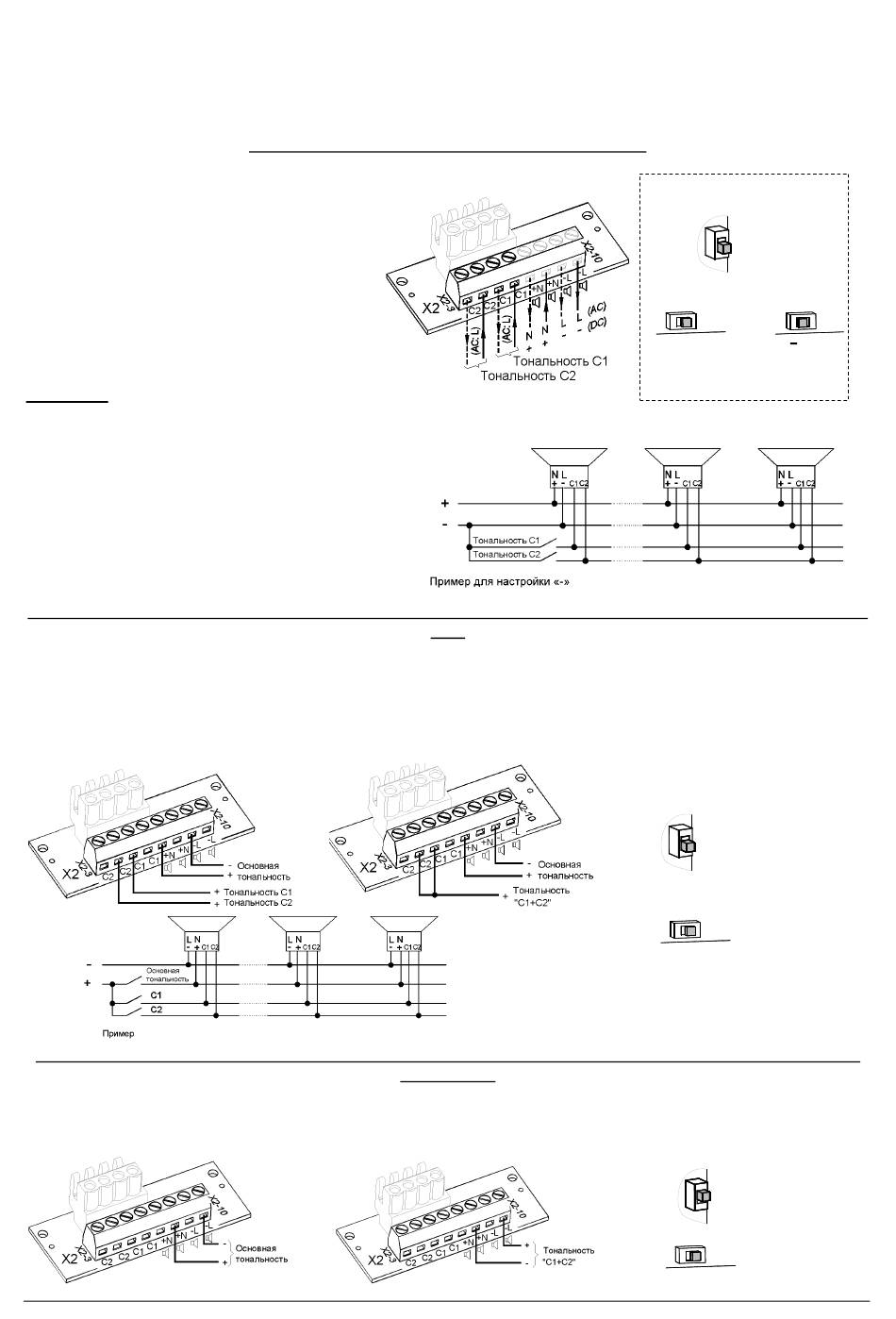

Выбор тональности путём подключения питания к входу управления TAV – для всех версий постоянного
Рабочее напряжение можно подключить к звуковой сигнализации через входы управления С1 или С2 на клеммной
колодке. В этом случае входы служат как для выбора тональности, так и подачи питания.
Отрицательный полюс звуковой сигнализации должен быть подключен. Основная тональность устанавливается
путём подключения положительного контакта к положительному полюсу присоединительной планки (♪); при
подключении входов C1 и C2 настраивается соответствующая тональность.
При одновременном подключении положительного контакта к С1 и С2 выбирается тональность «С1+С2».
Переключатель S1 на задающей сигнал пластине должен находиться в положении «+».
Выбор тональности путём изменения полярности TAR – для всех версий постоянного тока тока (кроме
Если переключателем S2 на задающей пластине не выбрана защита от неправильного подключения полюсов (без
выпрямителя = without rectifier), путём изменения полярности рабочего напряжения помимо основной тональности
(♪) можно выбрать тональность «C1+C2». Переключатель S1 должен быть в положении «+».
Входы управления С1 и С2 на присоединительной планке не должны быть подключены.
