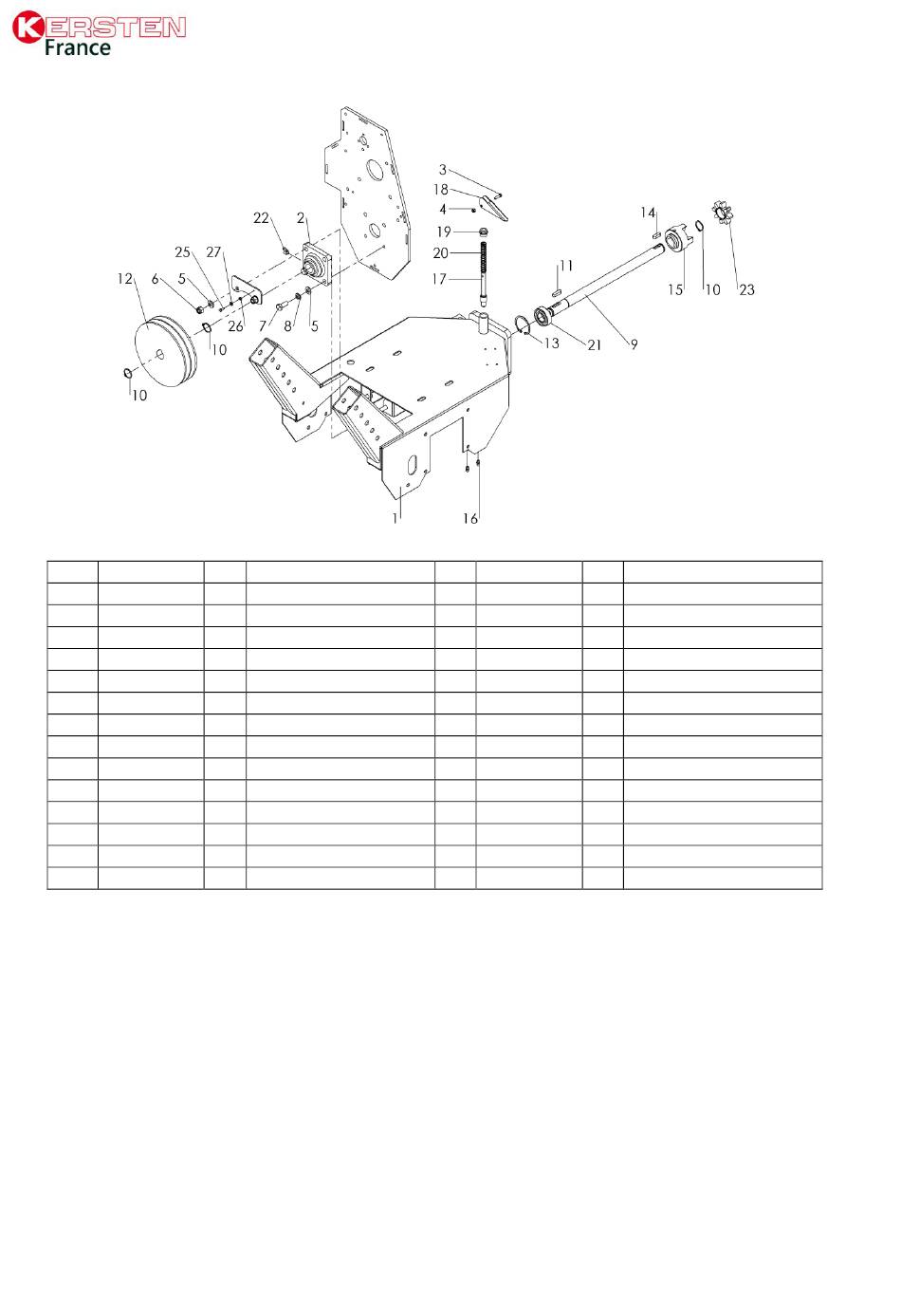

2.2 Châssis et prise de force C01455 R00 AKX
Rep Référence
1 C00512
2 924 110 205
3 901 005 020
4 900 005 002
5 905 110 000
6 900 010 002
7 901 010 025
8 905 010 000
9 C00518
10 905 925 000
11 908 008 730
12 C00677
13 906 000 520
14 908 008 725
Eclatés UBS MASTER
Qté. Désignation
1 Châssis
1 Palier
1 Vis
1 Ecrou frein
4 Rondelle
2 Ecrou frein
2 Vis
2 Rondelle frein
1 Arbre PDF
3 Circlip
1 Clavette
1 Poulie double
1 Circlip
1 Clavette
Page 5 / 17
Rep Référence Qté. Désignation
15 925 301 025 1
16 910 006 000 2
17 700 000 170 1
18 700 000 172 1
19 700 000 171 1
20 909 100 189 1
21 924 106 205 1
22 910 006 045 1
23 925 302 098 1
24 C01532 1
25 901 004 012 1
26 900 004 001 1
27 905 105 000 1
E00001 R03.1
Coupleur Rotex
Graisseur
Doigt de verrouillage
Levier de verrouillage
Ecrou à embase
Ressort
Roulement
Graisseur 45°
Element élastique
plaque
Vis
Ecrou
Rondelle
