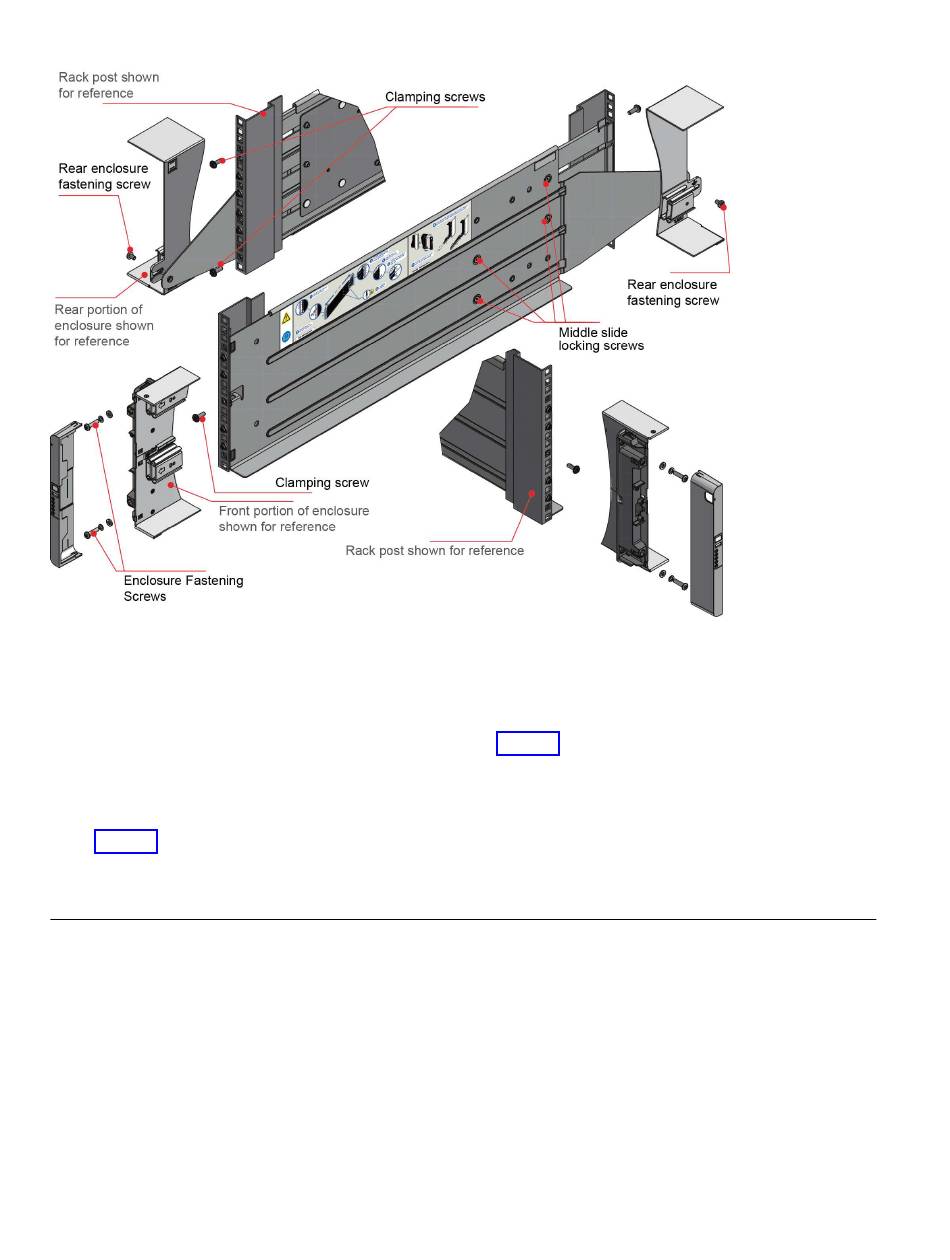

Figure 2. Installation du système dans une armoire (glissière gauche uniquement)
1. Assurez-vous que la longueur de la glissière préassemblée est la plus courte possible.
2. Fixez les broches d'emplacement de glissière à l'avant de l'armoire et allongez la glissière pour fixer
les broches d'emplacement arrière. Assurez-vous que les broches sont correctement fixées dans les
trous ronds ou carrés des montants de l'armoire (voir figure 2).
3. Serrez entièrement toutes les vis de fixation (gauches et droites).
4. Insérez le boîtier dans son logement au niveau des glissières.
5. Fixez l'avant du boîtier à l'aide des vis de fixation et des rondelles du boîtier (x4), comme illustré dans
la figure 2.
6. Fixez l'arrière du boîtier au support de fixation à l'aide des vis de fixation du boîtier arrière (x2),
depuis l'intérieur du boîtier.
Agencement du boîtier
Le boîtier contient 84 unités, cinq modules de refroidissement et deux unités d'alimentation électrique.
Emplacements d'unité
Les figures suivantes illustrent les emplacements des unités dans le boîtier.
8
Guide d'installation rapide - Modèle 084
