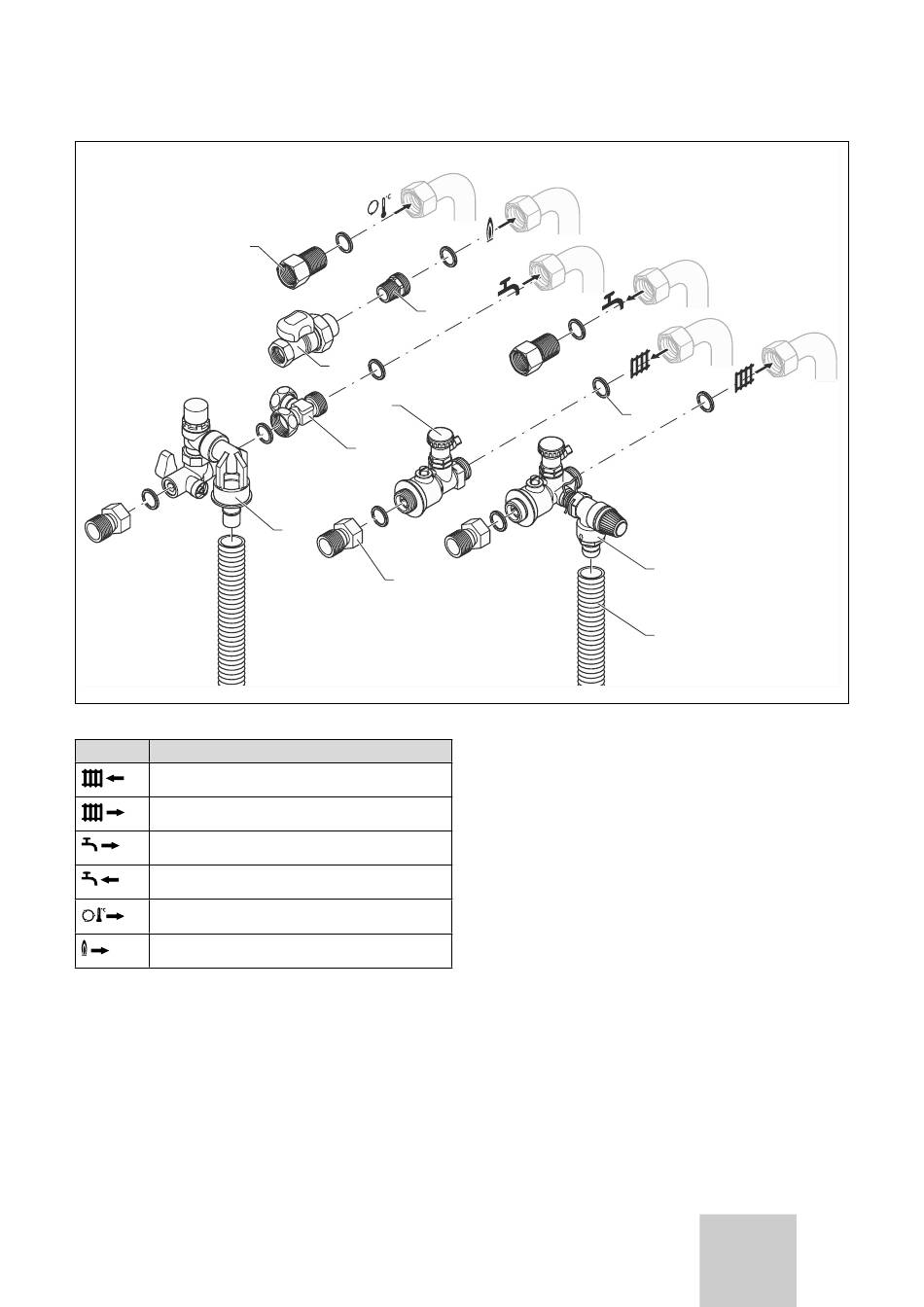

Fig. 4.6 Vue d'ensemble des raccords de l'appareil
Symbole Signification
Départ du circuit de chauffage
Retour du circuit de chauffage
Eau potable (froide)
Eau potable (chaude)
Circulation
Gaz
Tabl. 4.3 Signification des symboles
