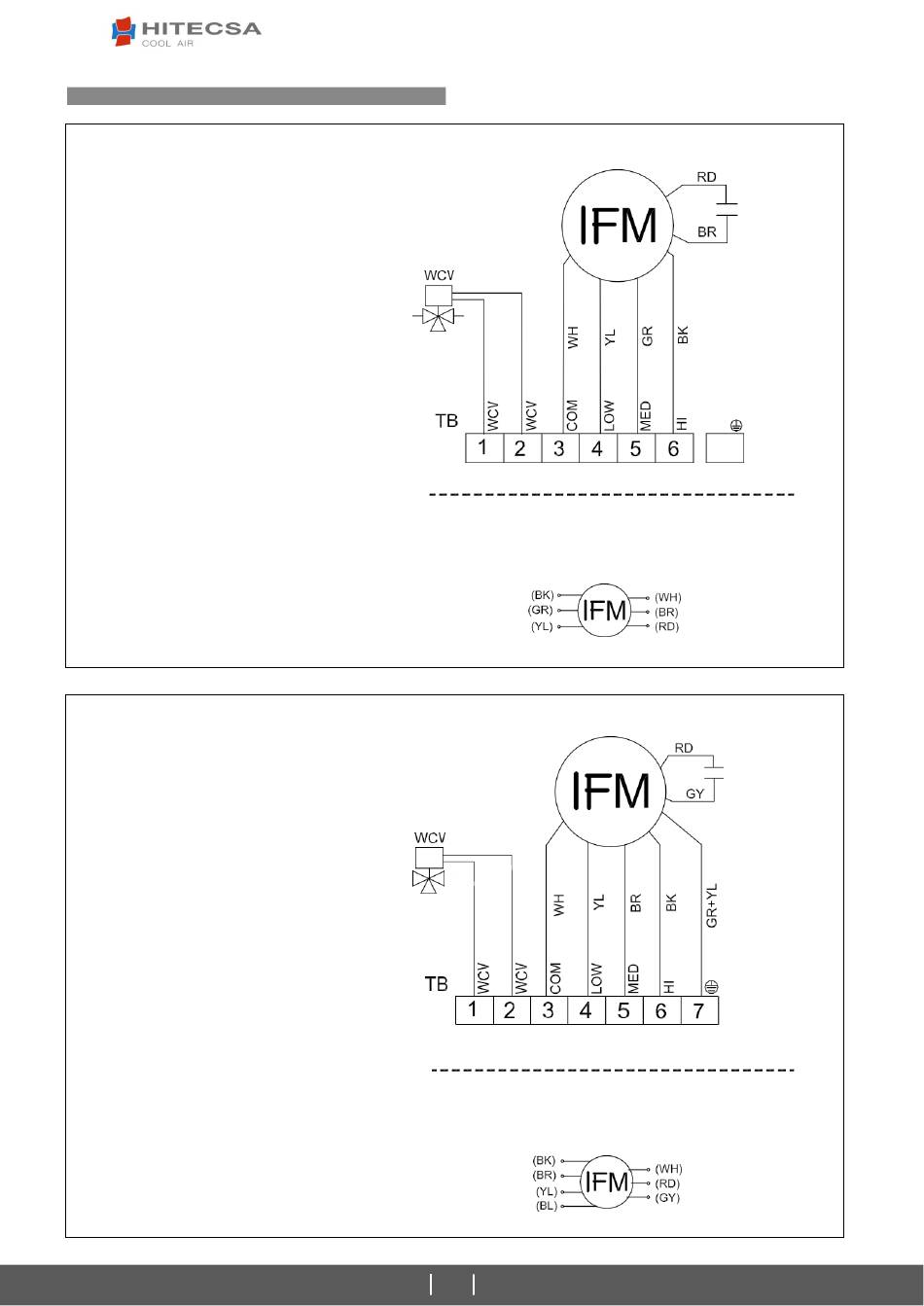

SCHEMAS ELECTRIQUES
MOD. 1-2
PREPARÉ POUR COMMANDE MURALE
AVEC VANNE ON/OFF 230 Vca
COULEUR DES CABLES:
BL Bleu
BR Marron
BK Noir
RD Rouge
YL Jaune
GR Vert
WH Blanc
LEGENDE:
IFM Moteur ventilateur
TB Bornier
WCV Vanne 3 voies
COM Commun moteur
LOW Vitesse minimum
MED Vitesse moyenne
HI Vitesse maximum
MOD. 3-4
PREPARÉ POUR COMMANDE MURALE
AVEC VANNE ON/OFF 230 Vca
COULEUR DES CABLES:
BL Bleu
BR Marron
BK Noir
RD Rouge
YL Jaune
GR Vert
WH Blanc
LEGENDE:
IFM
Moteur ventilateur
TB Bornier
WCV Vanne 3 voies
COM Commun moteur
LOW Vitesse minimum
MED Vitesse moyenne
HI Vitesse maximum
VIT. 3
VIT. 2
VIT. 1
VIT. 4
VIT. 3
VIT. 2
VIT. 1
10
Ventilo-convecteur mural
CONDENSATEUR
LÍMITE DE L'APPAREIL
COMMUN
COMMUN
CONDENSATEUR
CONDENSATEUR
LÍMITE DE L'APPAREIL
COMMUN
COMMUN
CONDENSATEUR
