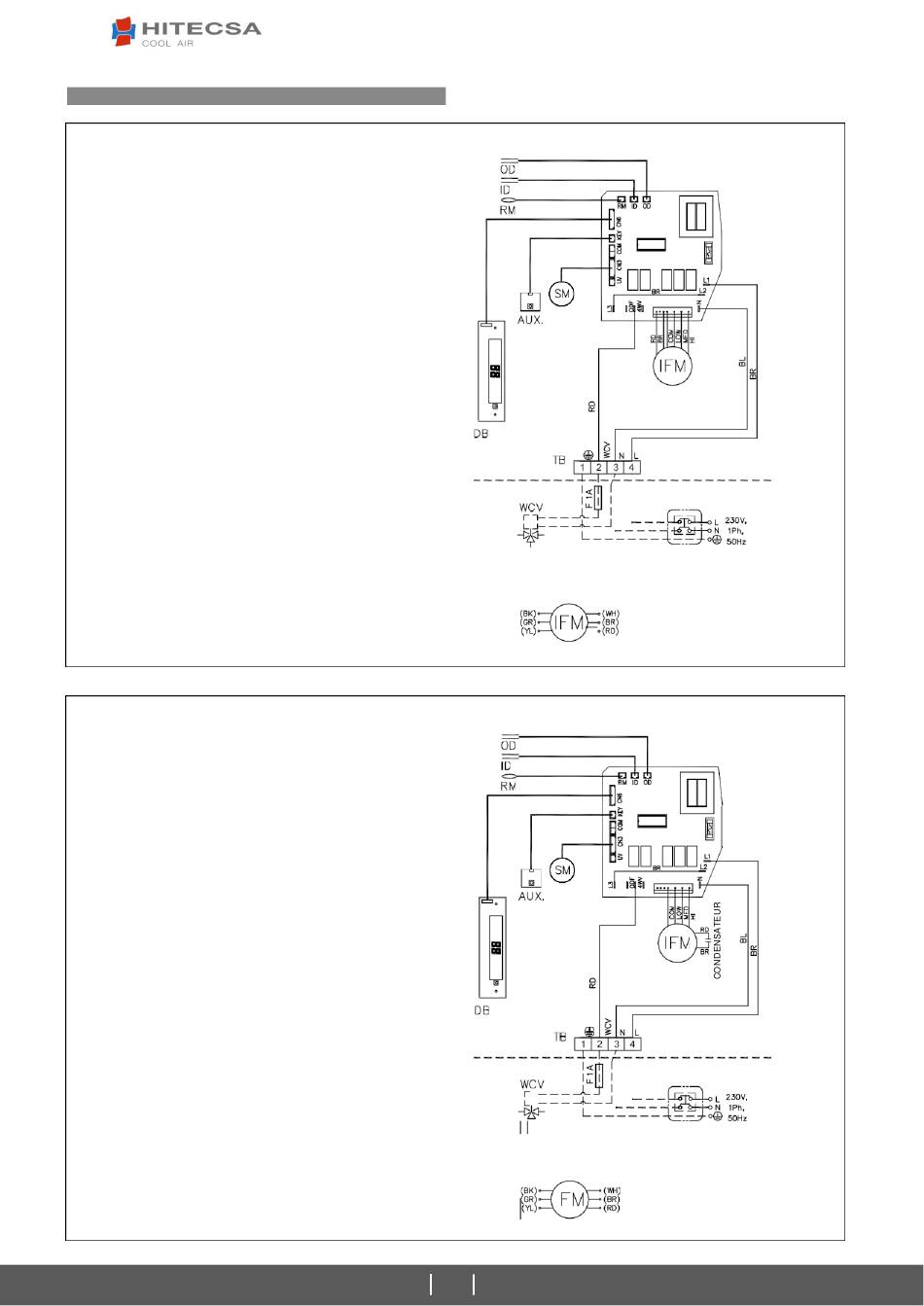

SCHEMAS ELECTRIQUES
MOD. 1
AVEC TELECOMMANDE IR
SANS VANNE ON/OFF 230
Vca
COULEUR DES CABLES:
BL Bleu
BR Marron
BK Noir
RD Rouge
YL Jaune
GR Vert
WH Blanc
LEGENDE:
Interrupteur auxiliaire d'urgence
AUX.
DB Récepteur avec affichage
ID/OD Sondes température eau
IFM Moteur ventilateur
L Phase
N Neutre
RM Sonde température air
SM Moteur déflecteur
TB Bornier
WCV Vanne 3 voies
COM Commun moteur
LOW Vitesse minimum
MED Vitesse moyenne
HI Vitesse maximum
F 1A Fusible 1A
MOD. 2
AVEC TELECOMMANDE IR
SANS VANNE ON/OFF 230 Vca
Vca
COULEUR DES CABLES:
BL Bleu
BR Marron
BK Noir
RD Rouge
YL Jaune
GR Vert
WH Blanc
LEGENDE:
Interrupteur auxiliaire d'urgence
AUX.
DB Récepteur avec affichage
ID/OD Sondes température eau
IFM Moteur ventilateur
L Phase
N Neutre
RM Sonde température air
SM Moteur déflecteur
TB Bornier
WCV Vanne 3 voies
COM Commun moteur
LOW Vitesse minimum
MED Vitesse moyenne
HI Vitesse maximum
F 1A Fusible 1A
VIT. 3
VIT. 2
VIT. 1
VIT. 3
VIT. 2
VIT. 1
12
Ventilo-convecteur mural
LÍMITE DE L'APPAREIL
INTERRUPTEUR
MAGNÉTOTHERMIQ
UE
COMMUN
COMMÚN
CONDENSATEUR
LÍMITE DE L'APPAREIL
INTERRUPTEUR
MAGNETOTHERMIQUE
COMMÚN
COMMÚN
CONDENSATEUR
