Sensyflow VT2, VT-C2
4 Installation
4.1 Tube support et transmetteur
Pour éviter les influences néfastes à la précision de mesure, il est nécessaire de prévoir des longueurs
droites amont et aval. Ces sections de tranquillisation éliminent les perturbations du profil de
l'écoulement au niveau du transmetteur (sonde de mesure). Elles sont constituées d'éléments de
tuyauterie droits dont la longueur dépend des perturbations situées en amont. L'annexe: "Longueurs
droites de tranquillisation recommandées" présente les diverses variantes de perturbations.
n
Les longueurs droites amont et aval sont exprimées en multiple du diamètre D de la tuyauterie.
n
Les éléments perturbateurs, par ex. vannes ou robinets d'arrêts doivent si possible être placés
en aval de la mesure.
n
Pour l'utilisation d'un adaptateur à souder, il est nécessaire de respecter les prescriptions de
"Utilisation d'un Sensyflow VT 2 avec un adaptateur à souder". (paragraphe 4.3)
n
Les joints utilisés ne doivent pas modifier la section de passage et doivent assurer l'étanchéité
entre les composants du transmetteur et de la tuyauterie.
n
Le sens du fluide doit être conforme à la flèche placée sur le corps du tube support. L'ergot de
centrage du tube support ou de l'adaptateur à souder doit se trouver vers l'aval du point de
mesure.

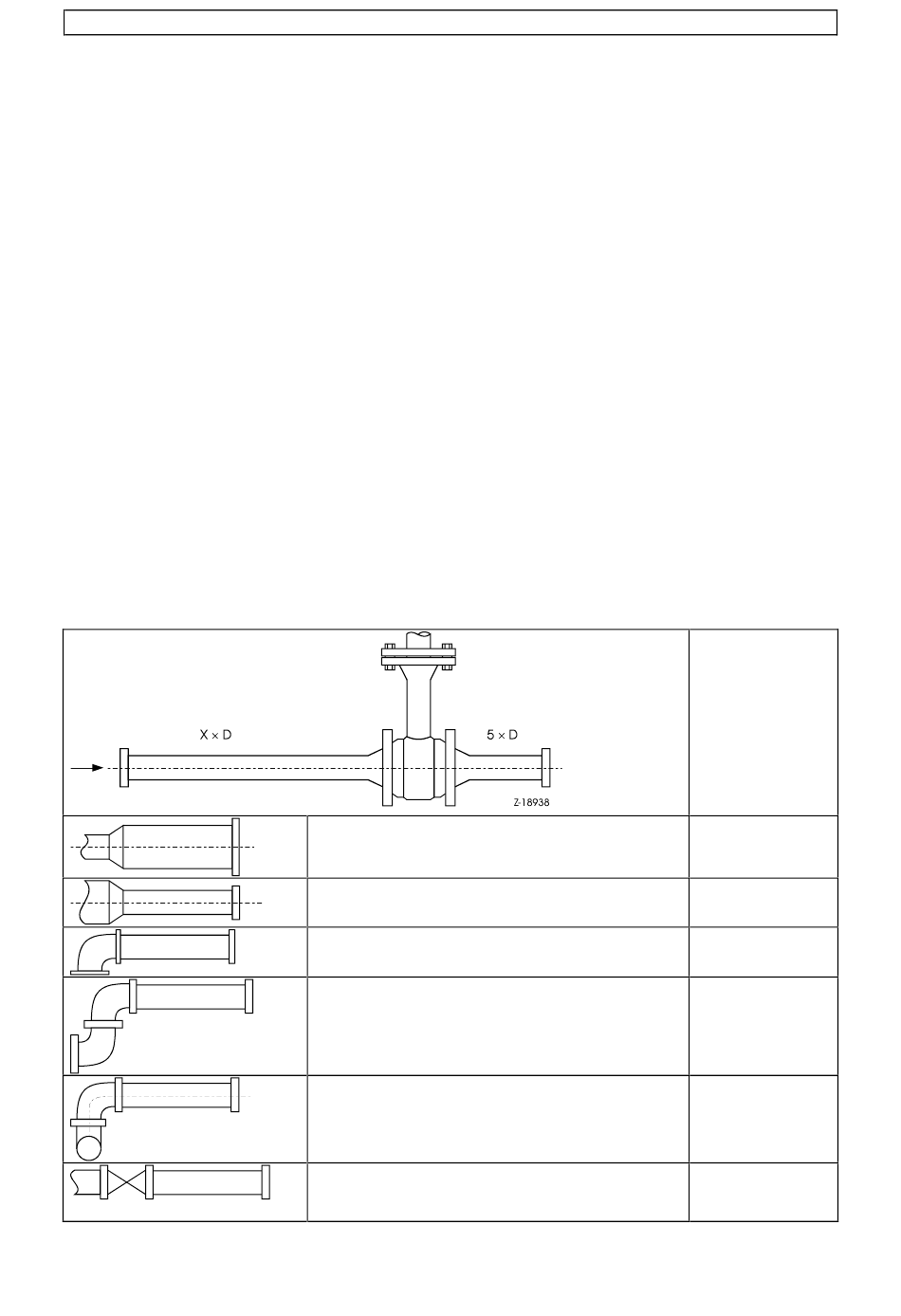

4.2 Longueurs droites recommandées côté alimentation
Instructions de service
Expansion
Réduction
Coude à 90°
2 Coudes coplanaires à 90°
2 Coudes à 90° non coplanaires
Vanne / Papillon
Page 6
X=
15 • D
15 • D
20 • D
25 • D
40 • D
50 • D
