Sensyflow VT2, VT-C2
4.6 Montage de la sortie OC ("collecteur ouvert") pour avoir une sortie
impulsions ou une sortie fréquence
Si vous utilisez une sortie impulsion, les impulsions ont une durée de 250 ms.

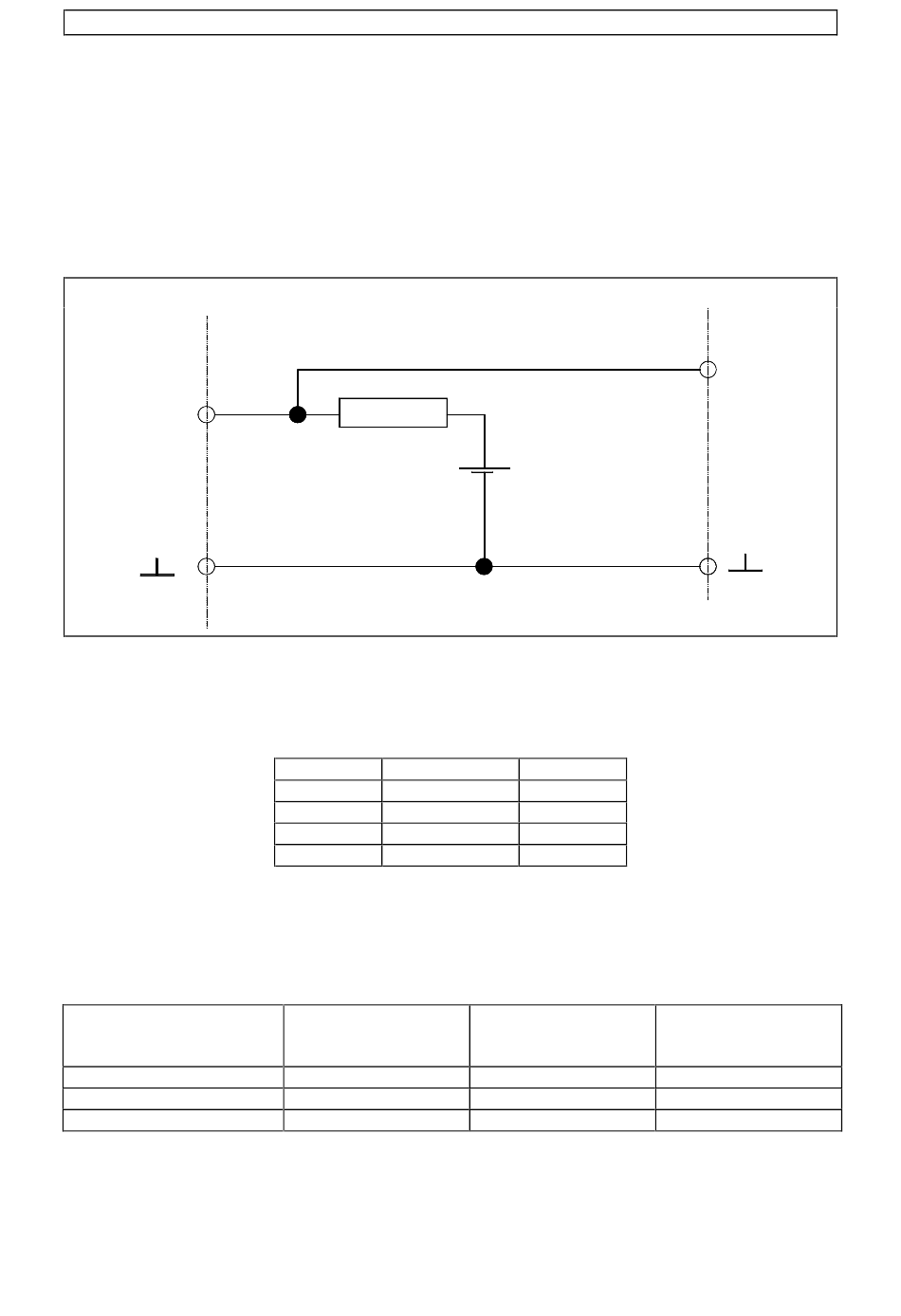

4.6.1 Montage Collecteur Ouvert (OC)
Courant maximum 50 mA
Open
Collector
F+
Open
Collector
F-
En montage collecteur ouvert , la résistance de charge limite le courant. Le courant est fonction de la
tension d'alimentation et de la résistance de charge, et ne doit pas dépasser 50 mA.
Données de puissance de la résistance de charge en fonction de la tension:
4.6.2 Montage de la Sortie TTL (5V)
Courant maximal : 5 mA .
4.6.3 Bornes
Type
IP65- Borne Nr.
19" Borne Nr.
Ex - 19" Borne Nr.
Instructions de service
Montage
R
U
[V]
R [Ω]
externe
30
600
24
480
12
240
5
100
Fréquence /
Impulsion
Sortie OC
13
18 d
20 d
U
extern
P [Watt]
1,5
1,2
0,6
0,25
Fréquence /
Impulsion
Sortie TTL
14
20 d
22 d
Page 11
Fréquence /
Impulsion
mise à la masse
15
20 z
20 z
