3 FONCTIONNEMENT
3.1
INTRODUCTION
Le chargeur MASS est un chargeur de batteries /
redresseur entièrement automatique et d'un rendement
élevé, conçu et produit par Mastervolt. La série MASS va
de pair avec une gamme de chargeurs de batteries de
qualité supérieure. Mastervolt distribue ces produits dans
le monde entier. Le chargeur de batteries est doté d'une
technique de charge remarquable destinée à charger des
batteries rapidement et en toute sécurité, tout en
alimentant les consommateurs connectés. En outre, le
chargeur est protégé contre les courts-circuits, les
surcharges
et
les
températures
environnement industriel.
3.1.1
Mise en route
Le chargeur de batteries sera mis en route par
l'interrupteur ON/OFF. L'un des voyants sur la face avant
s'allumera et la charge démarre immédiatement.
3.1.2
Arrêt:
Le chargeur de batterie sera arrêté par l'interrupteur
ON/OFF.
AVERTISSEMENT
L'interrupteur ne coupe pas la connexion aux
batteries ou à la source C.A. Ce qui signifie que
des
tensions
l'intérieur de l'appareil.
3.2
THEORIE DE FONCIONNEMENT
Le chargeur de batteries est équipé d'une caractéristique
de charge à 3 étapes intelligente qui charge vos batteries
de façon optimale (voir fig. 2). En mettant en marche, le
chargeur démarre en fonctionnement Bulk
BULK
ABSORPTION

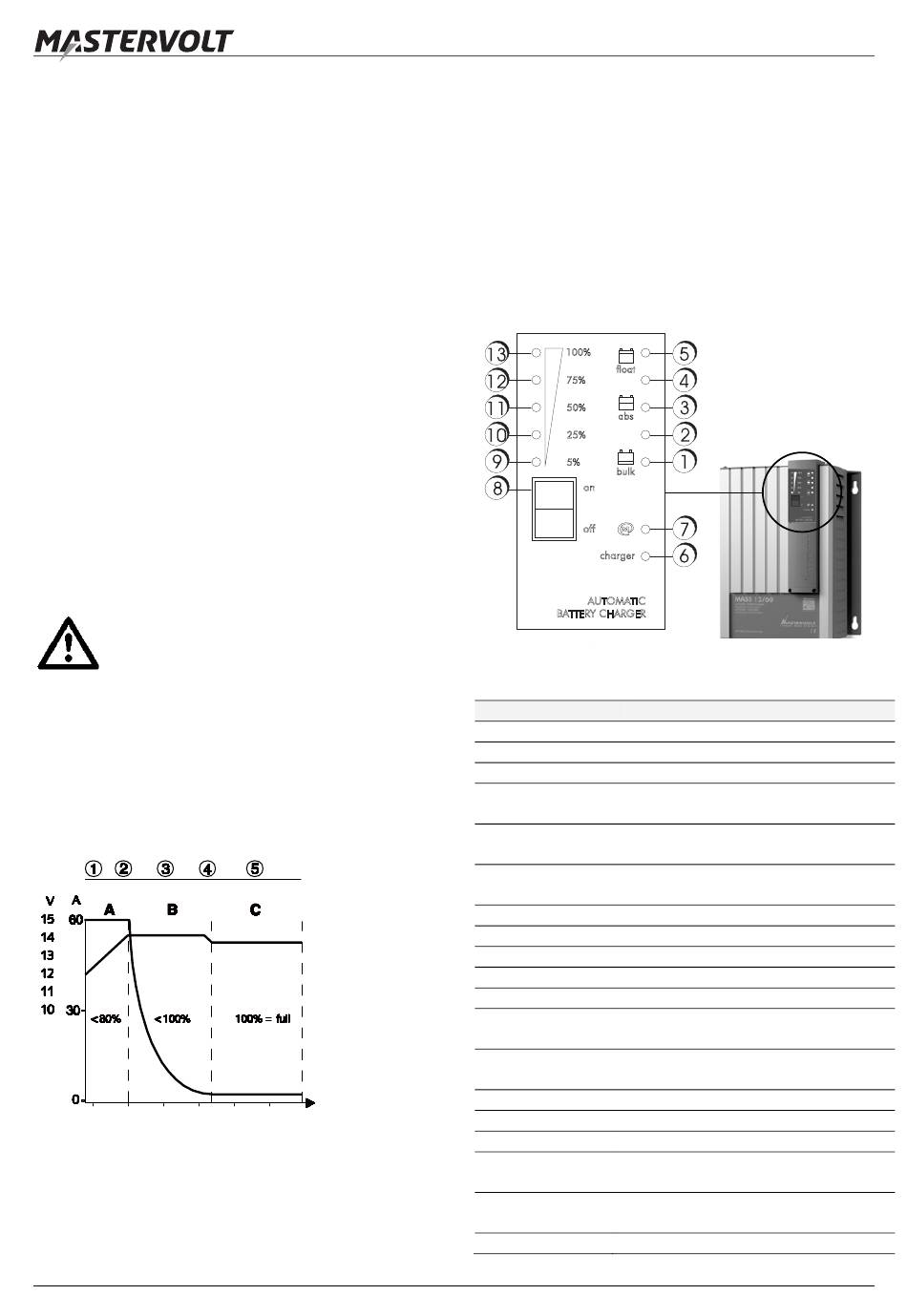

Fig. 2 : Exemple : caractéristique de charge du MASS
12/60-2. (Pour les autres modèles, V/A [tension et
intensité] selon les fiches techniques.)
Pour empêcher la surcharge des batteries, un nouveau
cycle ne démarre que lorsque la tension de batterie est
descendue sous le niveau de 12,8/25,6 ou 51,2V pendant
FR / Chargeur Mass 12/60-2; 12/80-2; 24/50-2; 24/75; 24/100; 48/25; 48/50; 3-24/100 / Février 2014
élevées
dans
sont
toujours
présentes
LEDs en charge
stage, voir fig. 3
FLOAT
Tension
charge (V)
Intensité
charge (A)
Temps charge
plus de 30 secondes ou après une réinitialisation brutale
par la commutation de l'interrupteur on/off vers l'arrière et
vers l'avant.
3.3
FACE AVANT
Voir Figure 3. Les voyants 9-13 montrent la courant de
charge. Plus les voyants allumés sont nombreux, plus la
courant. Les voyants 1-5 montrent l'étape de charge.
un
Fig 3: Face avant du chargeur de batterie
à
Voyants allumés
Fonctionnement normal, 6 voyants s'allument en vert
1
1+2
1+2+3
1+2+3+4
1+2+3+4+5
9
9+10
9+10+11
9+10+11+12
9+10+11+12+13
6
7
Défaut, voyant s'allume en rouge
6 rouge +1
6 rouge +2
6 rouge +3
6 rouge +4
6 rouge +5
FONCTIONNEMENT
Signification
Chargeur On, Bulk
Uout> 13.8/27.6/55.2V
Absorption, Uout = abs.
(14.25/28.5/57.0V)
3 h après démarrage timer max bulk,
ou I < return amps
Float, 6 h après démarrage timer max
bulk, ou I < return amps p 15 min ou plus
Intensité charge 0-5% de pleine intensité
Intensité charge 5-25% de pleine int.
Intensité charge 25-50% de pleine int.
Intensité charge 50-75% de pleine int.
Intensité charge 75-100% de pleine int.
Vert: fonctionnement normal, Rouge:
défaut, Off: standby ou off
Vert: communication MasterBus,
Off: pas de communication MasterBus
Défaut sonde batterie
Température chargeur trop élevée
Indication court-circuit, chargeur réduit
l'intensité de charge à 25%
Défaut CC, tension CC trop basse ou
trop haute
Défaut sonde température
91
