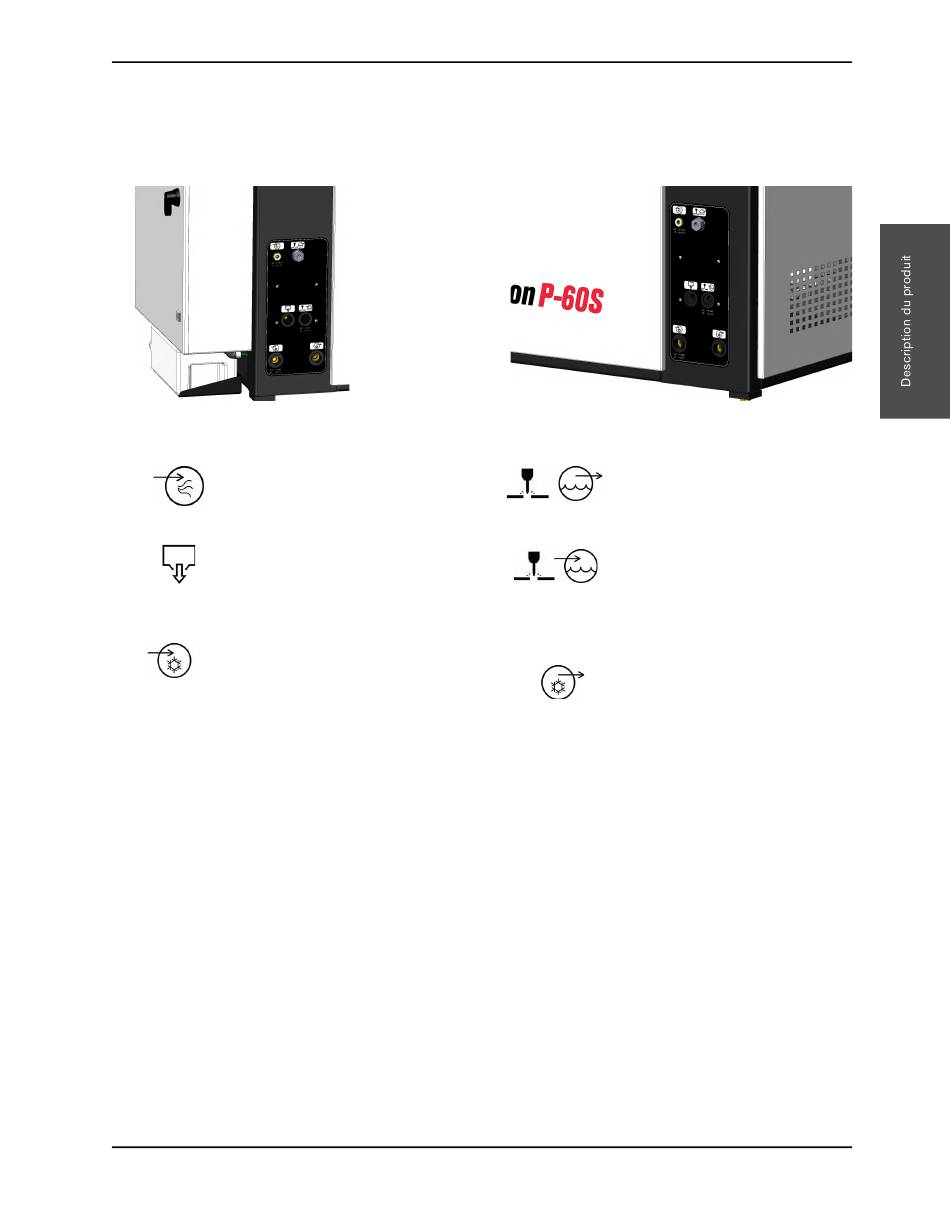

Vue arrière
Panneau d'installation
Les raccords pour l'air et l'eau se trouvent sur le panneau d'installation.
Pompe HyPrecision P-15/P-30/P-50
Entrée d'air comprimé
L'air comprimé fait fonctionner
le robinet de purge.
Sortie des eaux usées
Ce tuyau transporte l'eau
provenant du robinet de purge
et du système à basse pression
jusqu'à un drain.
Entrée de refroidissement
Système refroidi à l'eau
Cette conduite transporte l'eau
à basse pression provenant de
l'installation locale ou d'un
dispositif de refroidissement
jusqu'à la boucle de
refroidissement de la pompe.
Système refroidi à l'air
Ce tuyau transporte le fluide
hydraulique provenant de
l'échangeur thermique externe
jusqu'au réservoir de fluide
hydraulique.
Le schéma à la page 38 décrit la circulation de l'eau dans le système de la pompe.
Pompes à jet d'eau Predictive HyPrecision Manuel de l'opérateur 810120FR
2 – Description du produit
Pompe HyPrecision P-50S/P-60S/P-75S
Sortie de l'eau de coupe
Cette tuyauterie transporte l'eau
à haute pression de la pompe
jusqu'à la table de coupe.
Entrée de l'eau de coupe
Cette conduite transporte l'eau
à basse pression provenant d'un
adoucisseur d'eau, d'un système
d'osmose inverse, d'un puits ou de
l'eau courante jusqu'à la pompe.
Sortie de refroidissement
Système refroidi à l'eau
Cette conduite transporte l'eau
à basse pression de l'échangeur
thermique jusqu'au dispositif de
refroidissement ou au drain.
Système refroidi à l'air
Ce tuyau transporte le fluide
hydraulique du réservoir de fluide
hydraulique jusqu'à l'échangeur
thermique externe.
45
