Réserves
Toute action non intentionnelle risque d'entraîner des défauts
de capteur, de régulateur, de vanne ou de ligne série, d'où des
perturbations du fonctionnement de l'installation frigorifi que
(température élevée ou liquide sur la surface de refroidissement,
par exemple).

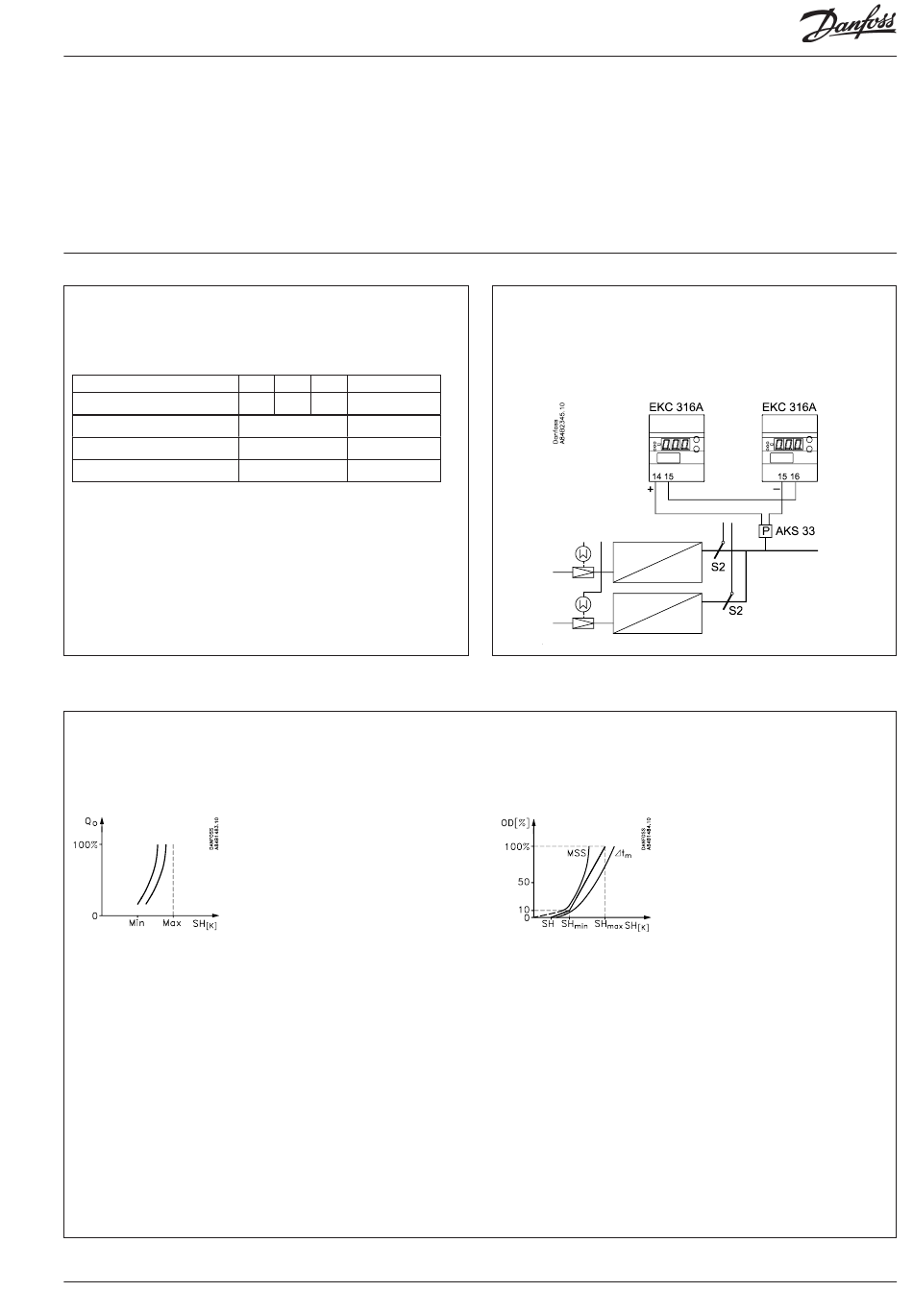

Annexe 1
Interaction entre les fonctions interne et externe de marche/ar-
rêt et les fonctions actives
Marche/arrêt interne
Marche/arrêt externe
Refroidissement (DO2)
Surveillance température
Surveillance sondes
Annexe 3
Les deux méthodes de régulation de surchauff e sont les
suivantes :
Surchauff e adaptative
Permet la régulation selon la charge de l'évaporateur au moyen
d'une recherche MSS (MSS = surchauff e minimum admissible).
(La référence de surchauff e est réduite pour obtenir tout juste
l'instabilité.)
La surchauff e est limitée par les réglages d'un minimum et d'un
maximum.
EKC 316A
Off Off On On
Off On Off On
Off On
No Qui
Qui Qui
Manuel RS.8C.X3.04 © Danfoss 05-2004
Danfoss n'assume aucune responsabilité quant aux détériorations
par suite de tels défauts, ni pour les denrées conservées ni pour
les composants frigorifi ques.
Il appartient au monteur de prendre les mesures qui s'imposent
pour éviter ces défauts. Nous tenons à souligner spécialement
qu'il est nécessaire de signaler au régulateur lorsque les com-
presseurs sont arrêtés et d'installer des accumulateurs de liquide
en amont des compresseurs.
Annexe 2
En cas de deux évaporateurs avec conduite d'aspiration com-
mune, le signal du transmetteur de pression peut desservir deux
régulateurs.
Surchauff e fonction de la charge
La référence suit une courbe défi nie. Trois valeurs servent à la
défi nition de cette courbe. La valeur de fermeture, la valeur
minimum et la valeur maximum. Choisir ces trois valeurs pour
défi nir une courbe située entre la courbe MSS et la courbe du
diff érentiel moyen de température ∆Tm (la diff érence entre
la température du médium et la température d'évaporation.
Exemple de réglage : 4, 6 et 10 K).
