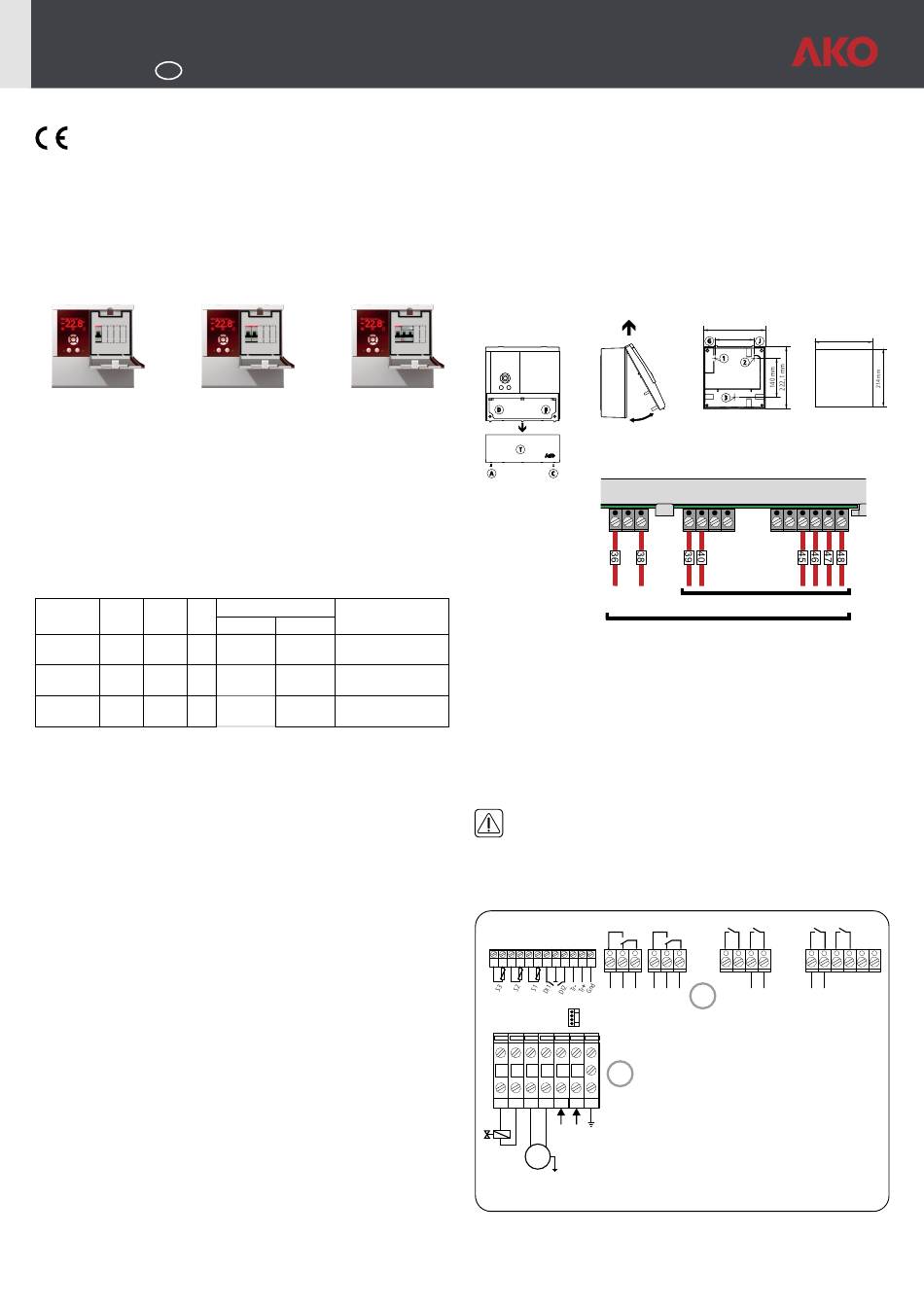

AKO CAMCtrl Plus Manuel Du Produit

F
1564H103 Ed.04
Contrôleur de température CAMCtrl Plus
Contrôleur avec interrupteur magnétique pour manœuvre de service.
Tableaux électriques de contrôle et de manœuvre d'évaporateurs pour services frigorifiques
dotés d'unités de condensateurs comprenant déjà un tableau électrique pour l'alimentation et
la manœuvre du compresseur et du condensateur.
Pour contrôler les services frigorifiques avec les éléments suivants : solénoïde de liquide,
ventilateurs évaporateurs monophasés, dégivrage par air ou électrique.
Enregistrement de température incorporé (1 canal). Interrupteur pour lumière de chambre.
Signalisation d'alarmes par sonnerie et relais. Écran graphique
AKO-15641
1- Avertissements
L'utilisation du contrôleur sans respecter les instructions du fabricant peut altérer les conditions
requises de sécurité de l'appareil.
Pour un correct fonctionnement de l'appareil, seules des sondes type NTC fournies par AKO
devront être utilisées.
Avec une température comprise entre -40 ºC et +20 ºC, en prolongeant la sonde jusqu'à
2
1.000 m avec du câble de 0,5 mm minimum, la déviation maximale sera de 0,25 ºC (Câble
pour prolongation de sondes réf. AKO-15586).
Le logiciel AKO-5004 identifiera n'importe lequel des trois modèles comme AKO-15633.
2- Versions et références
Venti- Solé-
Modèle Air
lateur noïde
475 W
AKO-15641 230 V Oui
475 W 230 V
AKO-15642 -
475 W 230 V
AKO-15643 -
3- Installation
Il faut que le contrôleur soit installé dans un lieu protégé des vibrations, de l'eau et des gaz
corrosifs, où la température ambiante ne dépasse pas la valeur figée dans les données
techniques.
Pour que les contrôleurs aient un degré de protection IP65, il faut installer correctement le joint
entre l'appareil et le pourtour de découpe du panneau où il doit être monté.
Pour que la lecture soit correcte, la sonde doit être installée dans un lieu sans influences
thermiques parasites à la température que l'on souhaite mesurer ou contrôler.
3.1 Montage mural
- Retirer le couvercle T de l'appareil (Fig. 1).
- Ouvrir l'appareil et séparer le frontal du boîtier (Fig. 2).
- Percer les trous pour les presse-étoupe nécessaires à l'entrée des câbles en se guidant avec les
centres pré-percés sur les côtés du boîtier.
- Percer les 3 trous de fixation du boîtier sur les centres marqués 1, 2, 3 (Fig. 3).
- Percer les 3 trous dans le mur en suivant les trous de fixation préalablement percés dans
l'appareil.
- Fixer les presse-étoupe dans l'appareil.
- Insérer et serrer les 3 vis + cheville à travers le boîtier dans les 3 trous du mur.
- Insérer les câbles dans les presse-étoupe.
- Effectuer la connexion de la réglette B.
- Monter le frontal du boîtier (Fig. 2).
- Insérer et serrer les vis D et F (Fig. 1).
- Effectuer la connexion de la réglette A.
- Pour faciliter l'installation, une partie du câblage interne est fournie déconnectée ; effectuer la
connexion conformément à la figure 5.
- Fermer le couvercle T, insérer et serrer les vis A et C (Fig. 1).
3.2 Montage sur panneau
(épaisseur maximum du panneau : 3 mm)
- Retirer le couvercle T de l'appareil (Fig. 1).
- Ouvrir l'appareil et séparer le frontal du boîtier (Fig. 2).
- Remplacer le joint installé dans le frontal par le joint pour panneau en tenant compte de sa
position adéquate.
- Faire un trou dans le panneau aux dimensions données. (Fig.4)
- Percer les trous pour les presse-étoupe nécessaires à l'entrée des câbles en se guidant avec les
centres pré-percés sur les côtés du boîtier.
- Terminer de percer les trous G, H, J avec un foret de 4 mm (Fig. 3a ou Fig. 3b).
- Fixer les presse-étoupe dans l'appareil.
AKO-15642 AKO-15643
Dégivrage
Alimentation
230 V/I 400 V/III
230 V~ +10 % -15 %
- -
50/60 Hz ± 3 Hz
230 V~ +10 % -15 %
2.500 W -
50/60 Hz ± 3 Hz
230 V~ +10 % -15 %
- 5.500 W
50/60 Hz ± 3 Hz
- Insérer les câbles dans les presse-étoupe.
- Effectuer la connexion de la réglette B.
- Assembler le frontal avec le boîtier à travers le panneau et serrer les vis de 45 mm à travers les
trous D, F ,G ,J (Fig.1 et 3).
- Effectuer la connexion de la réglette A.
- Pour faciliter l'installation, une partie du câblage interne est fournie déconnectée ; effectuer la
connexion conformément à la figure 5.
- Après avoir connecté les câbles comme sur le schéma de connexion, fermer le couvercle
T, insérer et serrer les vis A et C (Fig. 1).
FIG.2
FIG.1
3.4 Connexion
CONNECTER LES BATTERIES AVANT LA MISE EN MARCHE DE L'ÉQUIPEMENT.
La sonde et son câble ne doivent JAMAIS être installés dans une conduction avec des câbles
de puissance, de contrôle ou d'alimentation.
Toujours déconnecter l'alimentation pour réaliser la connexion.
Le circuit d'alimentation doit être doté d'un interrupteur général ainsi que d'une protection
différentielle extérieure au tableau (conforme R.E.B.T.).
Le câble d'alimentation sera de type H05VV-F 2x2,5 mm ou H05V-K 2x2,5 mm .
IMPORTANT: La fonction de chaque entrée de sonde dépend de la configuration
(voir tableau assignation des entrées).
Faites bien attention à configurer séparément la sonde de contrôle et celle
d'enregistrement si vous voulez respecter la norme EN12830
AKO-15641
8A
NO NC
RS-485
ALARM
CONNECTEUR SERVEUR
DE PARAMÈTRES
B
60 61 62 63 L N PE
230 V~
SOLÉNOÏDE M
1~
230 V~
VENTILATEUR
230 V~
MAX. 475 W
- 1 -
222,1 mm
140 mm
FIG.3
AKO-15641
AKO-15642
AKO-15643
FIG.5
2
8A 16A
16A
A
C NO NC C
LIGHT
DEF
214 mm
DECOUPE
DU PANNEAU
FIG.4
2
16A 16A
AUX
