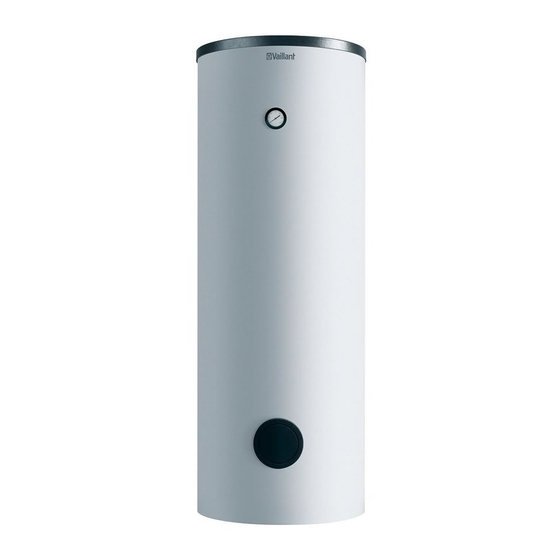

- Page 1 Notice d’installation et de maintenance Pour l'installateur spécialisé Notice d’installation et de maintenance uniSTOR VIH RW 200 FR, BEfr Éditeur/fabricant Vaillant GmbH Berghauser Str. 40 D-42859 Remscheid Tel. +49 21 91 18‑0 Fax +49 21 91 18‑28 10 info@vaillant.de www.vaillant.de...
-
Page 2: Table Des Matières
Sommaire Sommaire Sécurité..............3 Mises en garde relatives aux opérations ....3 Utilisation conforme ..........3 Consignes générales de sécurité ......3 Prescriptions (directives, lois, normes)....5 Remarques relatives à la documentation..6 Respect des documents complémentaires applicables............. 6 Conservation des documents ........ 6 Validité... -
Page 3: Sécurité
Sécurité 1 – une installation et un montage conformes Sécurité aux critères d’homologation du produit et Mises en garde relatives aux du système opérations – le respect de toutes les conditions d’ins- Classification des mises en garde liées pection et de maintenance qui figurent aux manipulations dans les notices. - Page 4 1 Sécurité 1.3.4 Danger de mort en cas d'omission 1.3.8 Dommages matériels du fait du de dispositif de sécurité potentiel électrique de l’eau Tout dispositif de sécurité manquant (par ex. Si le ballon est équipé d’une résistance soupape de sécurité, vase d'expansion) peut chauffante, un potentiel électrique risque entraîner des brûlures mortelles ou d'autres de se former dans l’eau sous l’effet d’une...
-
Page 5: Risques De Brûlures
Sécurité 1 ▶ Faites déboucher la conduite de purge dans un point d’écoulement adapté. 1.3.12 Risques de brûlures La température de l’eau peut atteindre 85 °C au niveau des points de puisage. ▶ Prévoyez un mélangeur thermostatique pour limiter la température de l’eau au niveau des points de puisage. -
Page 6: Remarques Relatives À La Documentation
2 Remarques relatives à la documentation Remarques relatives à la Rail pour capteur de Pieds de réglage température documentation Couvercle de la trappe Raccord du retour de de visite chauffage Thermomètre Respect des documents complémentaires Eau froide applicables ▶ Le ballon d’eau chaude sanitaire est équipé d’une isolation Conformez-vous impérativement à... -
Page 7: Description De La Plaque Signalétique
Montage 4 Montage Description de la plaque signalétique La plaque signalétique comporte les informations suivantes : Contrôle du contenu de la livraison ▶ Indication sur la plaque Signification Vérifiez que le contenu de la livraison est complet. signalétique Nombre Dénomination Ser.nr. -
Page 8: Respect Des Distances Minimales
4 Montage ▶ Respect des distances minimales Transportez le ballon jusqu’à son emplacement de mon- tage. Déballage et mise en place du ballon d’eau chaude sanitaire Danger ! Risques de dommages au niveau du bal- Le ballon risque de subir des dommages en cas de basculement excessif au cours du transport et de l’installation. -
Page 9: Installation
Installation 5 ▶ – Mettez le ballon d’eau chaude sanitaire à La sonde (2) est maintenue sur le rail par le collier niveau avec les trois pieds de réglage, de en plastique. sorte qu’il soit bien à la verticale et qu’il ne Fixez la sonde (1) avec du ruban adhésif (D). -
Page 10: Dépannage
▶ que les pièces de rechange originales Vaillant certifiées en- Évitez tout contact avec l’eau chaude au traîne l’annulation de la conformité du produit. Nous vous niveau des points de puisage et du point recommandons par conséquent instamment l’utilisation de... -
Page 11: 10 Mise Hors Service
11 Service après-vente N.V. Vaillant S.A. Golden Hopestraat 15 B-1620 Drogenbos Belgien, Belgique, België Service après-vente: 2 334 93 52 Les coordonnées de notre service après-vente sont indi- quées au verso ou sur le site www.vaillant.fr. 0020213644_01 uniSTOR Notice d’installation et de maintenance... -
Page 12: Annexe
Annexe Annexe Cotes de raccordement G1˝ G5/4˝ Ø d Ø D Type Dimensions du ballon [mm] ⌀ D ⌀ d VIH RW 200 1340 Caractéristiques techniques Caractéristiques techniques - poids/dimensions du ballon VIH RW 200 Poids à vide 103 kg Poids (opérationnel) 296 kg Poids (avec emballage et isolation) - Page 13 Annexe VIH RW 200 Volume total (V) 200 l Volume effectif 193 l Volume nominal (V 200 l Cuve interne Acier, émaillé, avec 1 anode de protection en magnésium Pression de service (Pmax) 1 MPa Volume d’eau chaude sanitaire* 274 l Temps écoulé* 9 min Puissance pour eau de chauffage (puissance de l’échangeur ther-...
- Page 16 0020213644_01 26.05.2015 VAILLANT GROUP FRANCE "Le Technipole" 8, Avenue Pablo Picasso F-94132 Fontenay-sous-Bois Cedex Téléphone 01 49 74 11 11 Fax 01 48 76 89 32 Assistance technique 08 26 27 03 03 (0,15 EUR TTC/min) Ligne Particuliers 09 74 75 74 75 (0,022 EUR TTC/min + 0,09 EUR TTC de mise en relation) www.vaillant.fr...
