Conseils D'installation

1.

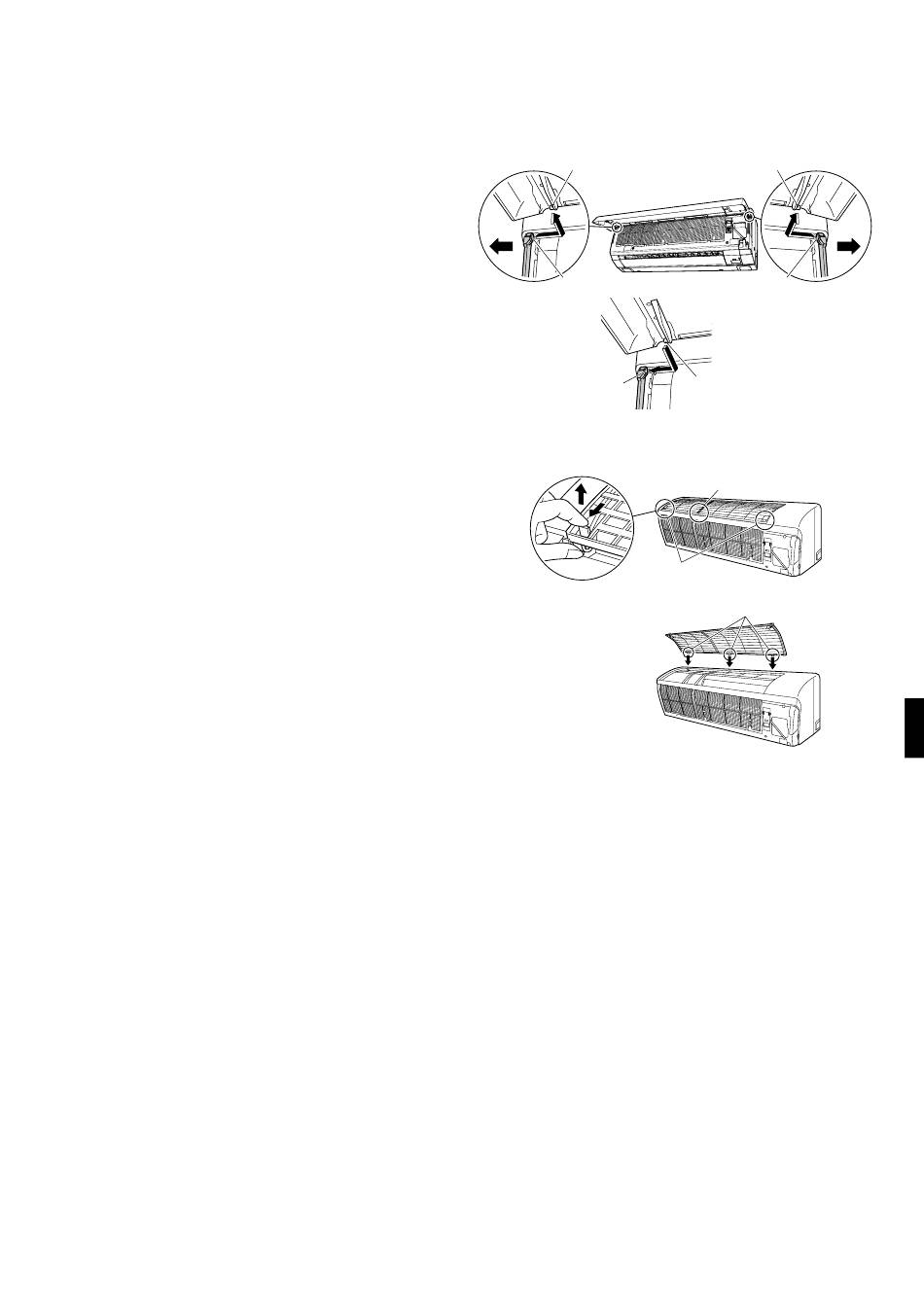

Démontage et montage du panneau avant.
• Méthode de démontage
1) Ouvrez le panneau avant.
2) Dépliez le trou du pivot du côté gauche et sortez le
pivot.
Dépliez le trou du pivot du côté droit et sortez le
pivot.
• Méthode de montage
Introduisez les pivots droit et gauche du panneau
avant dans leurs trous, un à la fois, et refermez
doucement le panneau.
(Appuyez de chaque côté du panneau avant.)
2.
Démontage et montage du panneau supérieur.
• Méthode de démontage
1) Démontez le panneau avant et le filtre à air.
2) Saisissez et tirez vers l'avant les 2 languettes des
deux côtés pour les libérer, libérez la languette du
milieu, puis soulevez le panneau supérieur.
• Méthode de montage
1) Poussez le panneau supérieur dans la glissière en
haut de la grille avant et engagez les 3 languettes
dans les fentes de la grille de façade.
2) Poussez le panneau supérieur vers le bas jusqu'à
ce qu'il fasse un déclic.
3) Fixez le filtre à air et le panneau avant.
■Français
Pivot
Trou du pivot Trou du pivot
Pivot Trou du pivot
Languette (Milieu)
Languettes
(2 de chaque côté)
Languettes (3 endroits)
Pivot
