6
Module électronique pour HS
▶ Monter le module sous le capot de la chaudière, conformément aux
fig. 17 et 18.
-ou-
▶ Installer le module sur un mur ( Fig. 19 – Fig. 22), sur un rail de
montage ( Fig. 23) ou dans un module.
En cas d'installation au mur, l'écart entre le mur et le générateur de cha-
leur est limité par la longueur des câbles prédéfinie de la pompe et de la
sonde de température. L'écart maximal est de 600 mm pour le montage
à gauche et de 400 mm pour le montage à droite.
Les câbles à la longueur prédéfinie ne doivent ni être allongés, ni être rac-
courcis.
Pour les câbles BUS de données et le câble 230 V de l'appareil de régu-
lation, des conduites de raccordement plus longues disponibles en
accessoires sont nécessaires en cas d'installation au mur.
▶ Raccorder le module conformément au schéma de connexion
( notice d'installation à part, HM200.2/MH200-1).

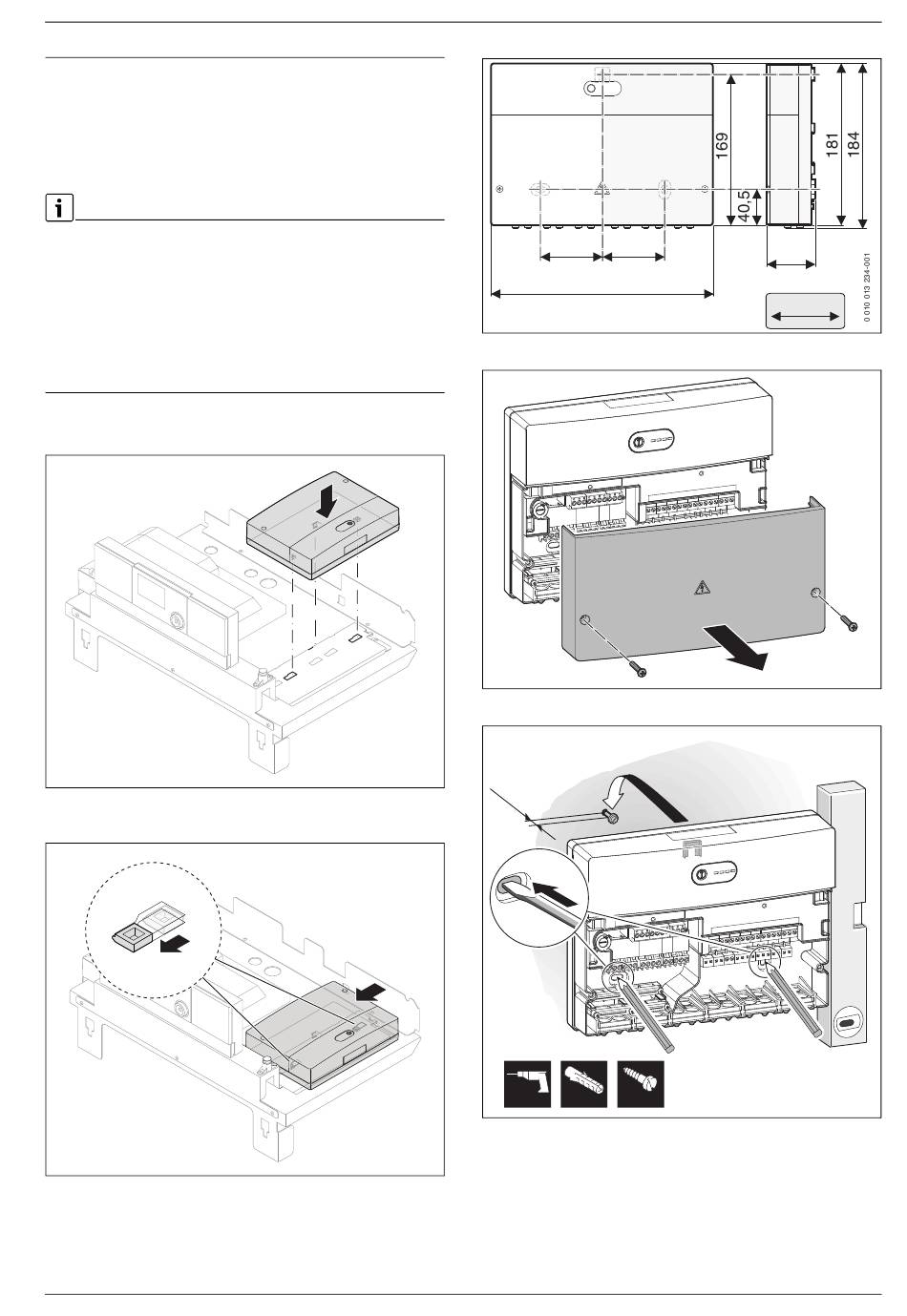

Fig. 17 Montage du module électronique sous le capot de la chaudière
(exemple)
Fig. 18 Montage du module électronique sous le capot de la chaudière
(exemple)
HF-Set HYC25 – 6721825828 (2022/03)
Fig. 19 Dimensions du module électronique
Fig. 20 Retirer le couvercle du module électronique
0010031140-001
~
1 ,
5
1.
*
6 mm
Fig. 21 Marquer la fixation murale
0010031141-001
Module électronique pour HS
72
72
246
3.
2.*
4.
6 mm
3,5 mm
61
... mm
0010014374-001
4.
4.
0010014373-001
11
