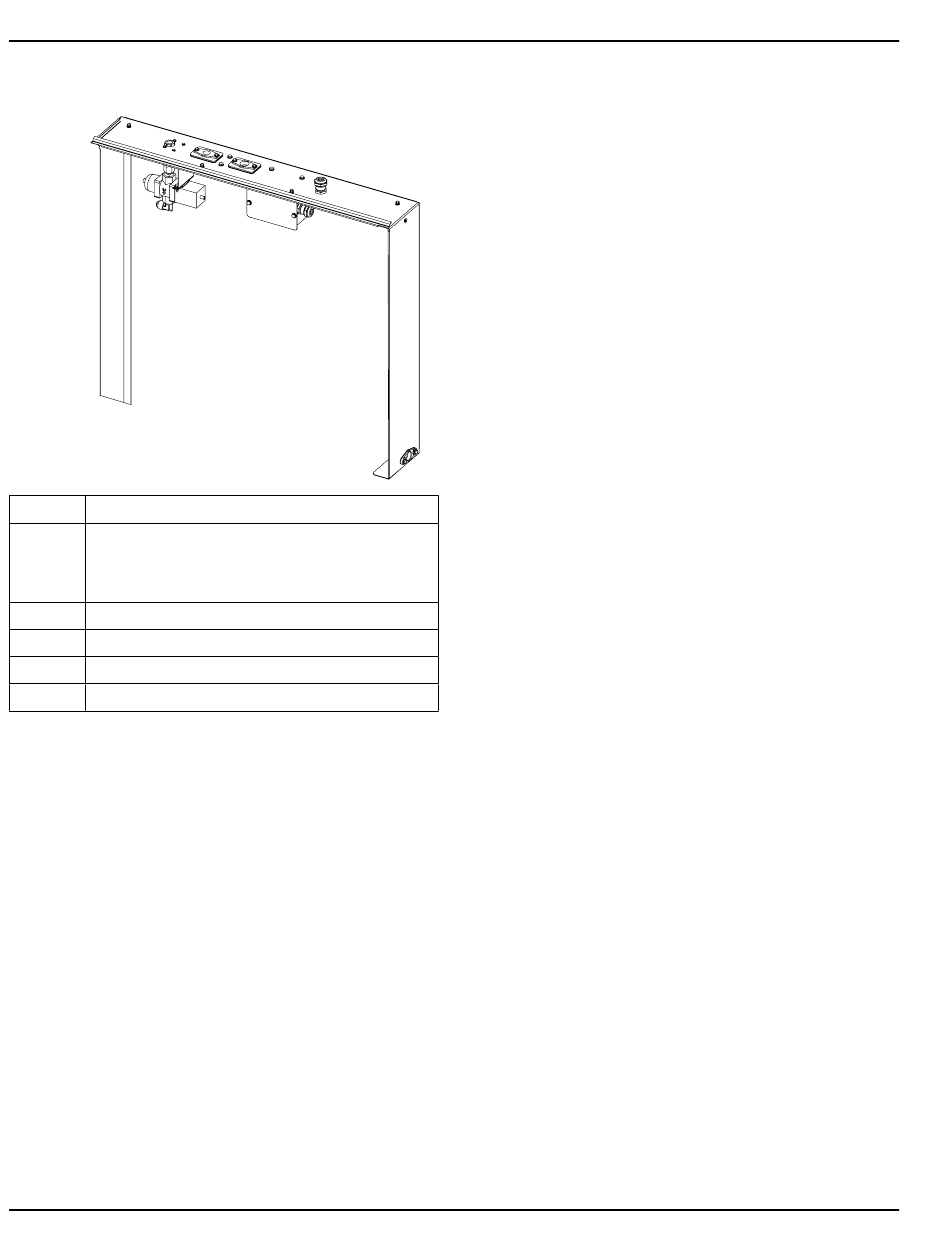

Raccordements de SpaceMaker
1
rticle
1
Entrée d'eau du condenseur – voir
« Entrée d'eau du condenseur » sur
page 14 pour la taille des raccords
2
Entrée d'eau potable – 3/8 po FPT
3
Sortie d'eau du condenseur – 1/2 po FPT
4
Entrée d'électricité
5
Évacuation d'eau potable – 1/2 po FPT
Exigences en matière d'eau du
condenseur
• La pression d'eau au condenseur ne doit
pas dépasser 276 lb/po² manométriques
(1900 kPa).
• La température de l'eau entrant dans
du condenseur ne doit pas dépasser
90 °F (32 °C).
• Le débit d'eau dans le condenseur ne doit
pas dépasser 5 gal (19 litres) par minute.
• Supposer une chute de pression de
7 lb/po² (50 kPa) entre l'entrée d'eau
du condenseur et la sortie d'eau de la
machine à glace.
• La température de l'eau sortant du
condenseur ne doit pas dépasser
110 °F (43 °C).
16
2
3
4
Description
Raccordements de drainage
Suivre ces directives lors de l'installation
des conduites de drainage afin d'éviter
que l'eau d'évacuation ne refoule dans la
machine à glace et le bac de stockage :
• Les conduites d'évacuation doivent
avoir une chute de 1,5 pouce sur 5 pieds
(2,5 cm par mètre) et ne doivent pas
créer de siphons.
• Le drain de plancher doit être assez
grand pour permettre l'évacuation de
tous les drains.
• Installer des conduites d'évacuation
5
distinctes pour le bac et la machine à glace.
Les isoler afin d'éviter la condensation.
• Installer un té à la sortie du drain de la
machine à glace et installer un évent de
18 po (46 cm) au-dessus de la conduite
d'évacuation.
• L'extrémité du drain doit comporter une
lame d'air conforme au code local.
Installation d'un drain auxiliaire de la base
Un drain auxiliaire est installé dans la
base de la machine à glace afin d'éliminer
l'humidité dans les zones à humidité élevée.
1.
Regarder la base de la machine
à glace du côté du compresseur afin de
repérer le bouchon et l'enlever.
2.
Acheminer le tube à un drain ouvert :
• Utiliser du tubage de taille nominale
de 1/2 po en PVC-C.
• Appliquer un cordon de silicone
autour du tube à l'extérieur de la
machine et insérer le tube dans la
base de la machine. La silicone fixe le
tube et produit un joint étanche.
• S'assurer que le tube est supporté.
