MANUALE D'USO E MANUTENZIONE

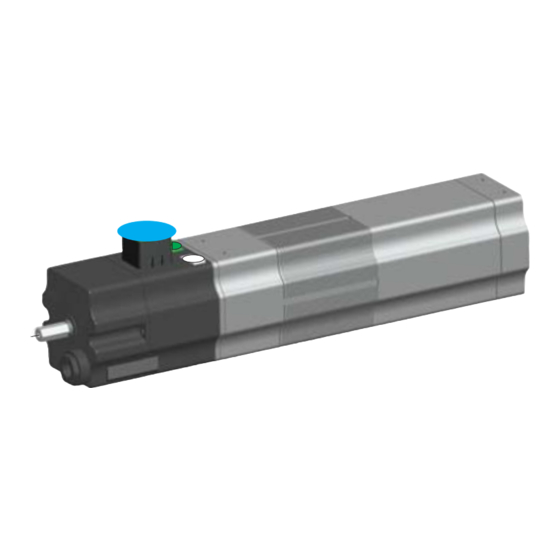

motore finecorsa meccanico per frangisole
Gentile cliente, la ringraziamo per aver acquistato un prodotto MASTER. Questo manuale descrive le operazioni necessarie alla corretta installazione del
prodotto. Questo dispositivo NON è progettato per uso continuativo. Un utilizzo del prodotto diverso da quanto previsto in questo manuale è improprio e vietato e
comporta l'annullamento della garanzia e di qualsiasi responsabilità del produttore. Il montaggio e l'installazione del prodotto devono essere effettuati
esclusivamente da un tecnico qualificato. Al termine dell'installazione, tutti i manuali allegati al prodotto devono essere consegnati al cliente finale, il quale
è tenuto a conservarli per successive consultazioni.
Per facilitare, migliorare e velocizzare qualunque richiesta al servizio di assistenza è necessario fornire il nome del prodotto all'operatore.
Prima di installare il motore, si consiglia di copiare i dati tecnici (compreso il nome esteso del prodotto) e conservarli in luogo sicuro.
01. CARATTERISTICHE TECNICHE
Alimentazione
Velocità nominale
Coppia nominale
02. AVVERTENZE
02.1 Avvertenze per la sicurezza
L'installazione non corretta può causare gravi ferite
installazione, collegamento, di programmazione e di manutenzione del prodotto devono essere effettuate esclusivamente da un tecnico qualificato e competente, rispettando le leggi,
le normative, i regolamenti locali e le istruzioni riportate in questo manuale Il cablaggio elettrico deve rispettare le norme CEI in vigore. La realizzazione dell'impianto elettrico definitivo
è riservato, secondo le disposizioni del D.M. 37/2008, esclusivamente all'elettricista
comandi radio o necessitare di particolari sicurezze Per prevenire situazioni di potenziale pericolo, verificare periodicamente le condizione operative dell'avvolgibile.
02.2 Avvertenze per la installazione
Verificare che la confezione sia integra e non abbia subito danni durante il trasporto
●
del motore È vietato forare o manomettere in alcun modo il motore. Non modificare o sostituire parti senza l'autorizzazione del costruttore Non manipolare il motore prendendolo per
il cavo di alimentazione. Se il cavo di alimentazione viene danneggiato, il prodotto non può essere utilizzato. Non tentare di sostituire il cavo di alimentazione
al completamento dell'installazione non devono entrare in contatto con il motore
●
motore) Se il prodotto è installato ad un'altezza inferiore a 2,5 m dal pavimento o da altra superficie d'appoggio, è necessario proteggere le parti in movimento con una copertura, per
impedire l'accesso accidentale. Garantire in ogni caso l'accesso per gli interventi di manutenzione
●
contatto con parti in movimento Se l'installazione avviene all'esterno, è buona norma posare il cavo di alimentazione in un tubo di protezione
●
di superfici metalliche Posizionare i pulsanti in vista dell'avvolgibile ma lontano dalle sue parti in movimento. Posizionare i pulsanti ad un'altezza superiore
●
a 1,5 m dal pavimento I motori sono progettati per uso residenziale; è previsto un tempo di lavoro continuo massimo di 4 minuti
●
alte temperature: prestare cautela
torna al normale funzionamento quando la sua temperatura scende sotto il limite di sicurezza (normalmente da 8 a 12 minuti)
venire a contatto con liquidi e comunque in posizione protetta rispetto gli agenti atmosferici
alimentato
02.3 Avvertenze per l'uso
Il prodotto non è destinato ad essere usato da persone (bambini compresi) le cui capacità fisiche, sensoriali o mentali siano ridotte, oppure con mancanza di esperienza o di
conoscenza, a meno che esse non abbiano potuto beneficiare, attraverso l'intermediazione di una persona responsabile della loro sicurezza, di una sorveglianza o di istruzioni
●
riguardanti l'uso del prodotto Prima di azionare l'avvolgibile, assicurarsi che persone o cose non si trovino nell'area interessata dal movimento dell'avvolgibile. Controllare
l'automazione durante il movimento e mantenere le persone a distanza di sicurezza, fino al termine del movimento
●
i dispositivi di comando Non azionare l'avvolgibile quando si stanno effettuando operazioni di manutenzione (es. pulizia vetri, ecc). Se il dispositivo di comando è di tipo automatico,
scollegare il motore dalla linea di alimentazione.

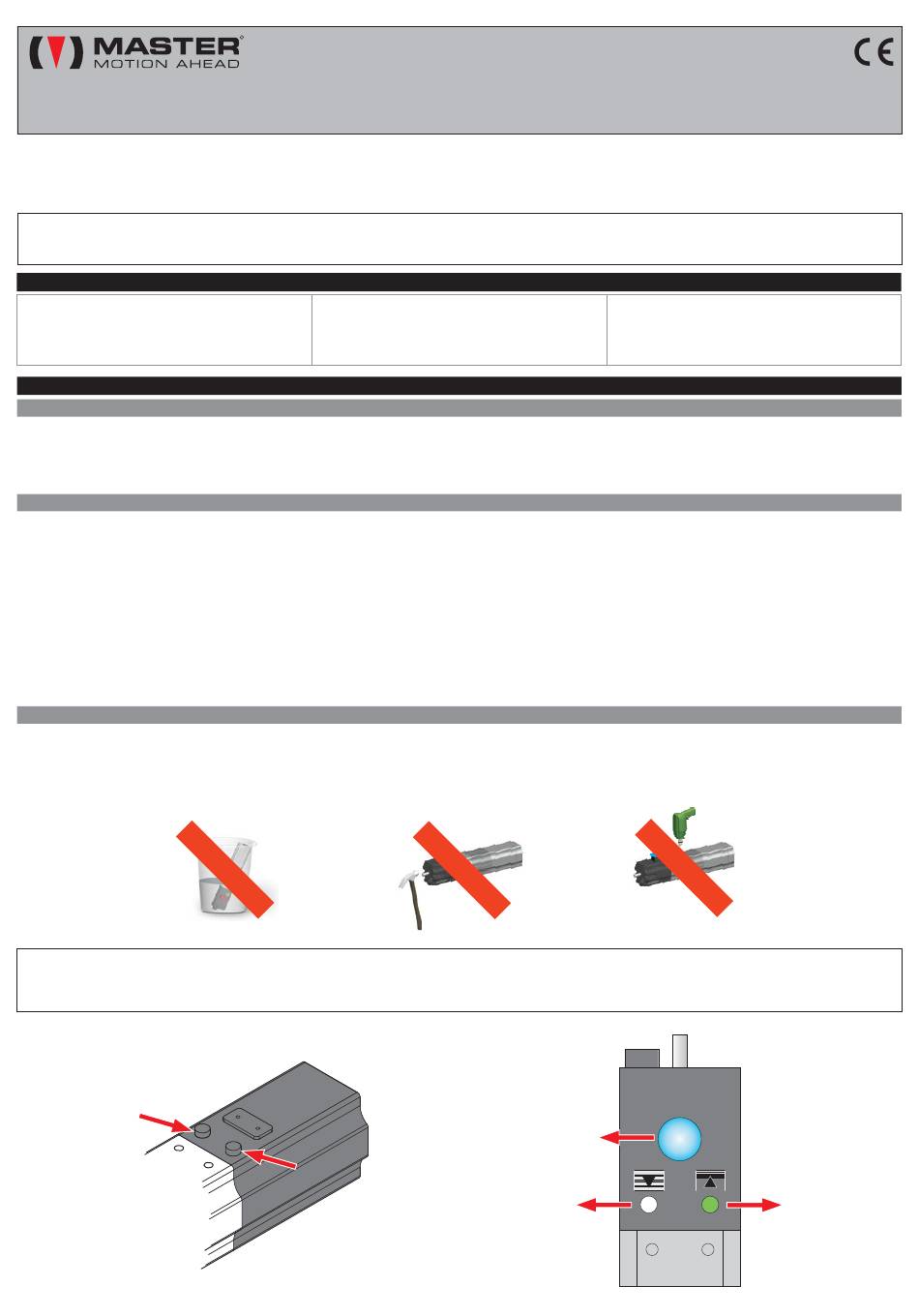

I pulsanti di regolazione dei finecorsa sono coperti da tappi in gomma. Essi servono a garantire il grado di protezione IP
indicato: una volta effettuata la regolazione dei finecorsa ricollocare i tappi nelle loro sedi.
Tappi da rimuovere
per raggiungere i pulsanti
di regolazione
R
Informazione per eventuali richieste di assistenza
: 230 V~ 50 Hz Potenza nominale
-1
: 26 min
: 2x4,5 Nm Corrente nominale
: 2x9,5 Nm
●
Conservare queste istruzioni per eventuali interventi futuri di manutenzione e smaltimento del prodotto
●
Il motore è provvisto internamente di dispositivo termico di sicurezza auto ripristinante, che arresta il motore in caso di surriscaldamento. Il motore
RIO
: 152 W (2x4,5)
: 260 W (2x9,5)
: 0,7 A (2x4,5)
: 1,25 A (2x9,5)
●
●
Certe applicazioni richiedono il comando a «uomo presente» e possono escludere l'utilizzo di
●
L'urto violento e l'utilizzo di utensili non adeguati, può causare la rottura di parti esterne o interne
●
Il motore deve essere di potenza adeguata al carico applicato (verificare i dati di targa riportati sul
●
Il cavo di alimentazione deve essere posizionato in modo tale da non entrare in
●
Per la vostra sicurezza, è vietato operare in prossimità del rullo avvolgitore a motore
IMPORTANTE:
Pulsante STOP
(se montato)
Pulsante BIANCO
regolazione
finecorsa BASSO
01
Tempo funzionamento continuo
Grado di protezione
Classe di isolamento
Giri massimi finecorsa
●
●
Non installare il prodotto in prossimità
●
Durante il funzionamento, il corpo motore raggiunge
●
Il motore deve essere installato in modo tale da non
●
Non permettere ai bambini di giocare con l'apparecchio e con
rev00 24.09.2020
: 4 minuti
: IP54
: H
: 100
●
Tutte le operazioni di
●
Eventuali viti necessarie
Pulsante VERDE
regolazione
finecorsa ALTO
