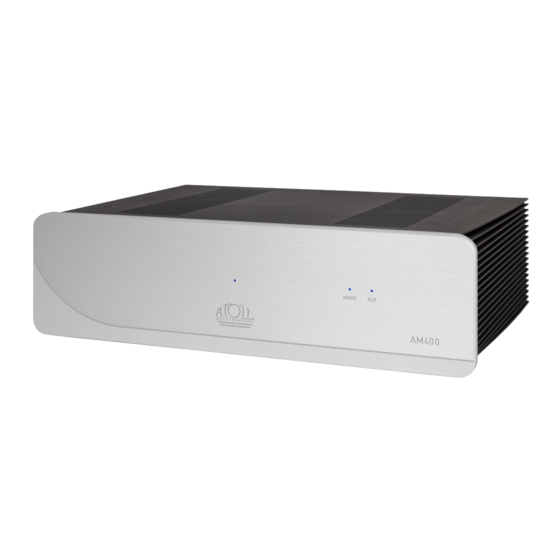

MODE D'EMPLOI ~ AMPLIFICATEUR
RACCORDEMENTS + TRIGGER
1
4
6
8
9
11
1) Sorties enceinte droite.
2) Sorties enceinte gauche.
3) Interrupteur général et
raccordement secteur (avec fusible de
protection).
4) Sortie ligne Ampli droite.
5) Sortie ligne Ampli gauche.
6) Entrée Ampli droite
(a)
Entrée Trigger :
cette entrée permet le contrôle d'éteinte/allumage de votre amplificateur
simultanément à tout appareil équipé d'une sortie Trigger compatible. Afin que le système soit
opérant, le bouton Marche/Arrêt de votre AM400 doit impérativement rester en position Arrêt (0).
DETAIL DES FONCTIONS
13) Signal de mise sous tension.
14) Signal de mode bridgé mono : s'allume si le sélecteur arrière MONO a été
activé avant la mise sous tension.
15) Signal de sélection de l'entrée XLR : s'allume quand le bouton arrière est en
position XLR.
12
5
3
2
7
10
7) Entrée Ampli gauche.
8) Sélecteur de type d'entrée :
–
Ligne : bouton relevé.
–
XLR : bouton enfoncé.
9) Entrée XLR droite.
10) Entrée XLR gauche.
11) Interrupteur pour le pont Mono.
12) Entrée Trigger
.
(a)
13
14 15
Page 4
ATOLL ELECTRONIQUE
MODE BRIDGE MONO
Attention : assurez vous que l'appareil est hors tension avant cette opération.
Pour transformer votre appareil en bloc mono bridgé, commutez l'interrupteur (11) se
trouvant à l'arrière de l'appareil sur MONO. Les sorties PRE-OUT du préampli doivent
être reliées sur les entrées Droites (Right) de chaque amplificateur.
Pour chaque ampli, la borne
(rouge) de la sortie HP droite (1) doit être reliée à
+
l'entrée
+
(rouge) de l'enceinte et la borne
l'entrée
(noire) de l'enceinte.
Le câblage des hauts parleurs est identique pour une liaison en mode RCA ou XLR.
RACCORDEMENTS
(Configuration : 1 Préamplificateur et 2 amplificateurs bridgés mono).
Enceinte
Gauche
–
+
Interrupteur sur MONO
Page 5
+
(rouge) de la sortie HP gauche (2) à
AM400 voie
AM400 voie
Liaison RCA
Liaison XLR
(Au choix)
ATOLL ELECTRONIQUE
AM400
PR400 Sig
gauche
Enceinte
Droite
–
+
droite
