Section 1 : Montage et configuration
24872

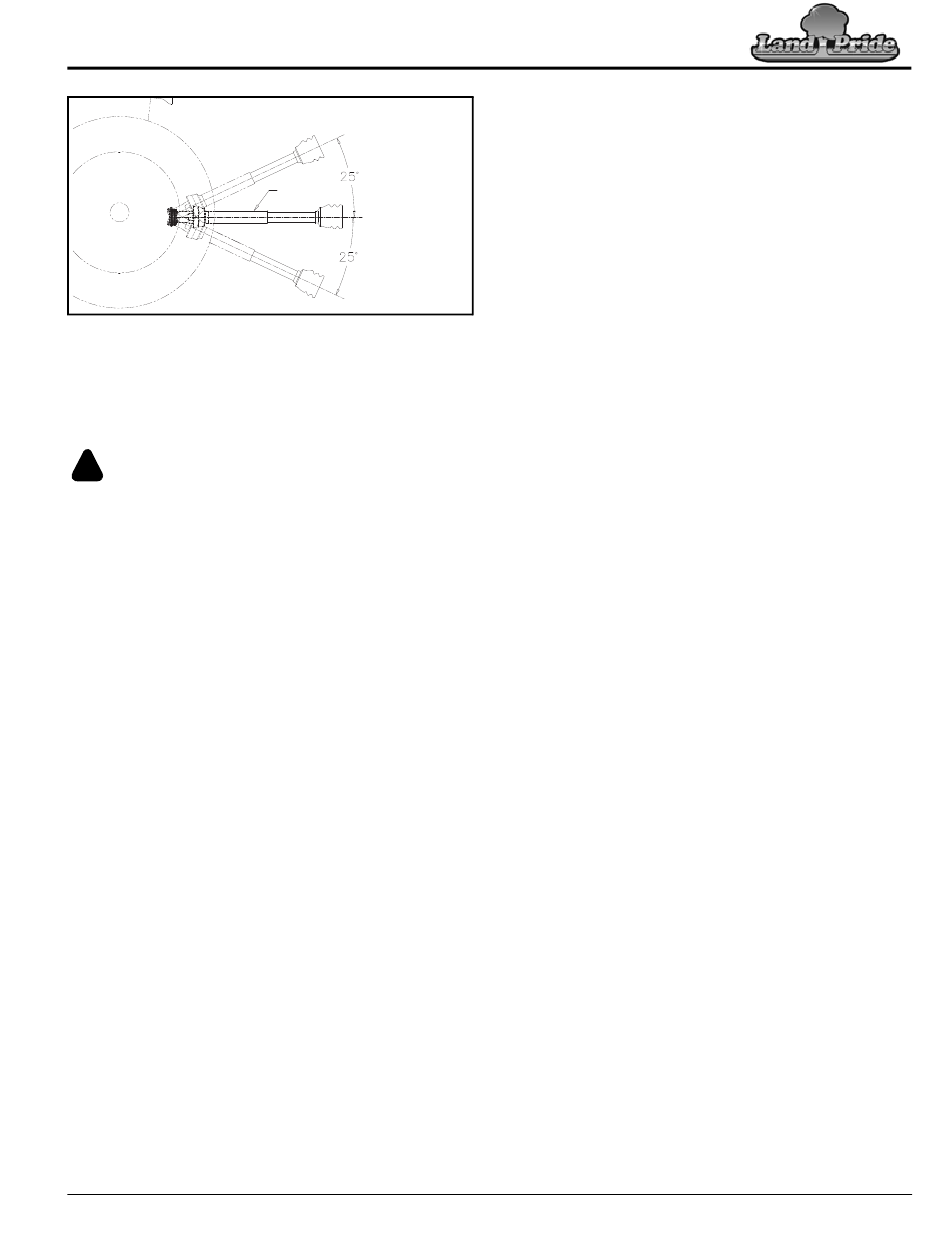

Mouvement maximal de l'arbre
de transmission pendant le fonctionnement
Figure 1-9
Vérification de l'interférence de l'arbre
de transmission
Consulter la Figure 1-9 :
!
AVERTISSEMENT
Afin d'éviter des blessures graves ou la mort :
•
Ne pas relever le centre des goupilles inférieures de l'attelage
à trois points à plus de 48 à 53 cm (19 à 21 po) au-dessus du sol
lorsque l'arbre de transmission tourne, et ne pas embrayer la prise
de force si les goupilles d'attelage se trouvent à plus de 53 cm
(21 po) au-dessus du sol. L'arbre de transmission peut se briser et
projeter des débris.
•
Un arbre de transmission en rotation ne doit pas dépasser un
angle de 25 degrés vers le haut ou le bas; ne jamais embrayer un
arbre de transmission lorsqu'il se trouve à un angle dépassant
25 degrés vers le haut ou le bas. L'arbre de transmission peut se
briser et projeter des débris.
1.
Démarrer le tracteur et soulever légèrement l'outil sur les
blocs de maintien utilisés pour la « Vérification de la lon-
gueur rétractable de l'arbre de transmission » à la
page 14. Avancer jusqu'à ce que l'outil soit libéré des blocs
de maintien.
2.
Soulever et abaisser soigneusement et lentement l'outil
pour s'assurer que la barre de traction, les pneus et les
autres pièces d'équipement du tracteur n'entrent pas en
contact avec le cadre de l'outil. En cas d'interférence :
a. Rentrer l'outil sur les blocs de maintien et l'abaisser sur
les blocs.
b. Arrêter le tracteur avant d'en descendre. Se référer à la
rubrique « Procédure d'arrêt du tracteur » à la
page 9.
c. Déplacer ou retirer la barre de traction si elle gêne l'outil
et effectuer toute autre correction nécessaire.
d. Répéter les étapes 1 et 2 afin de vérifier que l'outil ne
bloque pas le tracteur.
3.
Démarrer le tracteur et soulever complètement l'outil.
Placer l'outil sur les blocs de maintien en le faisant reculer
sans l'abaisser sur ces blocs de maintien.
7 juin 2022
Table des matières
NIVEAU DE
L'ARBRE DE
TRANSMISSION
4.
Sans changer la hauteur de levage de l'attelage à trois
points, arrêter le tracteur en se référant à la rubrique
« Procédure d'arrêt du tracteur » à la page 9.
5.
S'assurer que l'arbre de transmission ne dépasse pas les
limites indiquées ci-dessous :
•
Le centre des goupilles inférieures de l'attelage à trois
points ne dépasse pas 53 cm (21 po) au-dessus du
niveau du sol.
•
L'angle de l'arbre de transmission ne dépasse pas
25 degrés au-dessus de l'horizontal.
6.
Si l'arbre de transmission dépasse l'une des limites
indiquées ci-dessus :
a. Régler la butée limite de hauteur de levage de l'attelage
à trois points du tracteur à une hauteur qui permettra à
l'arbre de transmission de ne pas dépasser l'angle de
levage recommandé.
b. Si le levier lever de l'attelage à trois points n'est pas
équipé d'une butée limite de hauteur de levage, placer
une marque à l'aide d'un ruban adhésif ou de tout autre
moyen pour indiquer la hauteur de levage maximale.
7.
Faire démarrer le tracteur, soulever légèrement l'outil et
avancer juste assez pour libérer les blocs de maintien.
8.
Abaisser l'outil sur le sol et arrêter le tracteur en suivant la
« Procédure d'arrêt du tracteur » à la page 9.
Fraises rotatives RTR0542 et RTR0550 311-464M-FRC
15
