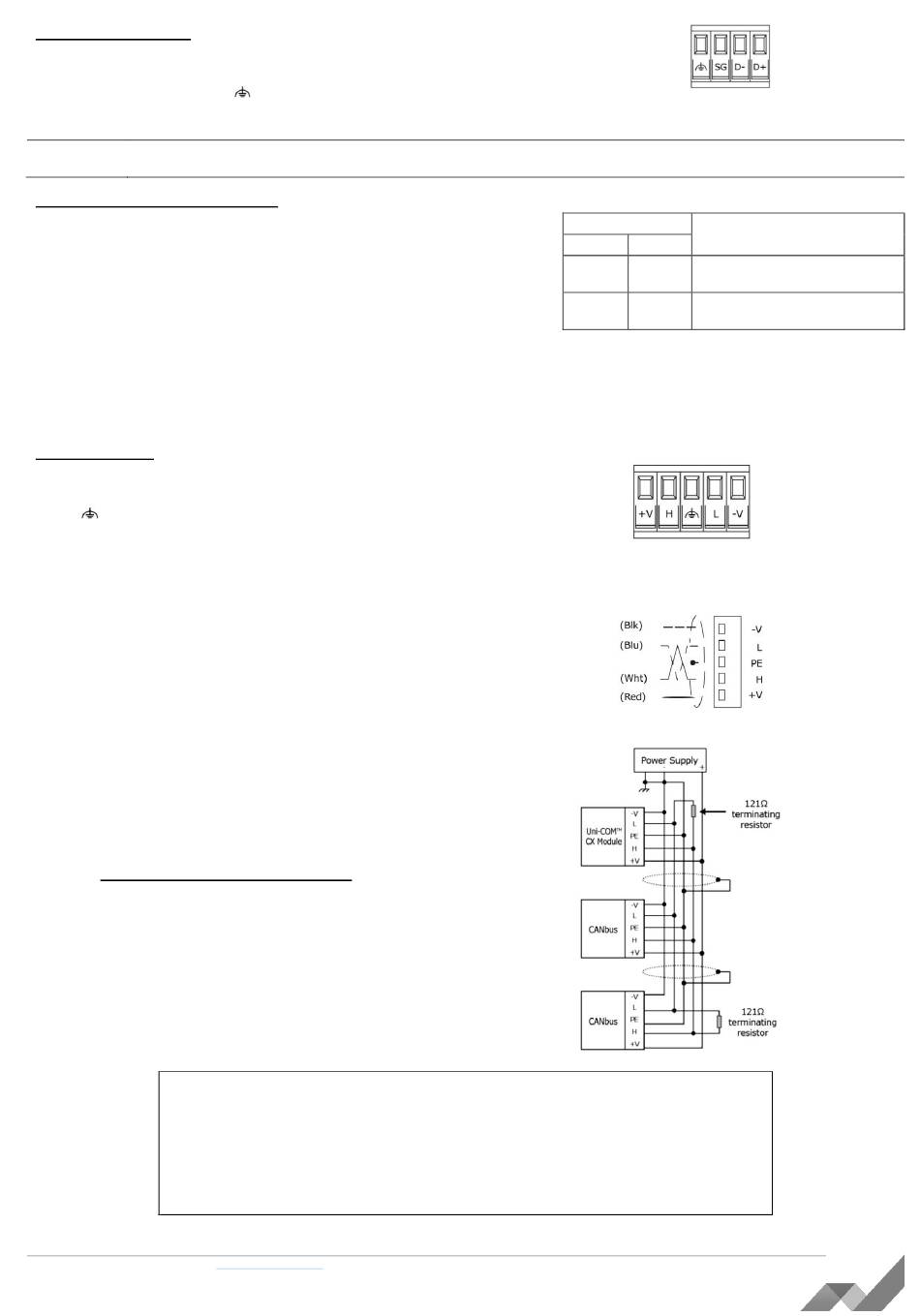

Câblage RS485 Wiring
Utilisez un câble à paires torsadées blindées, conforme aux spécifications EIA RS485.
Lors du câblage de chaque nœud, connectez le blindage du câble au point de masse fonctionnel du bornier RS485.
Pour éviter les boucles de masse, ne pas connecter la borne de terre fonctionnelle RS485 à la terre du système car
Caution
elle est connectée en interne au point de masse fonctionnel du régulateur.
Résistance de terminaison RS485
Utilisez les commutateurs DIP indiqués dans le diagramme Uni-COM à la page
2 pour régler la terminaison RS485 conformément au tableau ci-joint
L'appareil est livré avec ses deux commutateurs DIP réglés sur ON; changer les
paramètres si l'appareil n'est pas à l'une des extrémités du réseau RS485.
UAC-CX-01CAN - Module CANbus
Utilisez le port CANbus pour toutes les communications CANbus, y compris l'intégration des E / S distantes via EX-RC1.
Câblage CANbus
+V
Alimentation CANbus (voir Note)
H
CAN Haute
TERRE
L
CAN Low
-V
CANbus Power & Signal Common
Utilisez un câble à paire torsadée blindée. DeviceNet®, câble
blindé à paire torsadée est recommandé
Lors du câblage de chaque nœud, connectez le blindage du câble
au point de masse fonctionnel du bornier CANbus.
Connectez le blindage du câble CANbus à la terre du système à un
seul endroit près de l'alimentation électrique.
Le port CANbus Uni-COM ™ est alimenté en interne et ne
N
OTE
nécessite pas d'alimentation externe. Cela signifie que
vous pouvez soit connecter le point + V du connecteur
CANbus de la CPU à une alimentation externe, soit le
laisser déconnecté.
N'utilisez pas le point + V à d'autres fins.
Résistance de terminaison CANbus
Placez des résistances de terminaison à chaque extrémité
du réseau CANbus. La résistance doit être réglée sur
121Ω, 1 / 4W, 1%
Les informations contenues dans ce document reflètent les produits à la date d'impression. UNITRONICS se réserve le droit, sous
réserve de toutes les lois applicables, à tout moment, à sa seule discrétion et sans préavis, d'interrompre ou de changerr la fonction, les
designs, les matériaux et les autres spécifications de ses produits, de façon permanente ou temporaire, de retirer sa gamme du marché.
Tous les renseignements dans le document sont fournis sans garantie d'aucune sorte, soit explicite ou implicite, inclus mais non limité
de toutes garanties implicites de qualité marchande ou adéquate à un usage particulier et non de contrefaçon. UNITRONICS n'assume
aucunes responsabilités pour les découlant de l'utilisation ou l'interprétation de ses informations.
Les noms, marques, logos et marques de services présentés dans le document, y compris leur conception, sont la propriété de
UNITRONICS (1989) (R »G) Ltd ou d'autres tiers, vous n'êtes pas autorisés à les utiliser sans le consentement écrit préalable
de la société UNITRONICS ou du tiers les possédant.
PL Systems Unitronics France -
Version : 22/12/2017
D+
Tx/Rx+ (B)
D-
Tx/Rx– (A)
SG
Blindage du câble
Terre
info@pl-systems.fr
Position
Commutateur DIP
1
2
ON
ON
(défaut de fabrication)
OFF
OFF
DESACTIVEE
DeviceNet
®
connection câble:
Etat
ACTIVEE
