Installation
Éteignez l'alimentation du système avant de connecter ou de déconnecter un module ou un périphérique.
Utilisez les précautions appropriées pour éviter les décharges électrostatiques.
Le module est livré avec sa prise de module COM couverte. Pour protéger le vérin contre les débris, les dommages et les
décharges électrostatiques, vous devez le laisser couvert lorsqu'il n'est pas utilisé.
Le dernier module d'une pile doit avoir sa prise couverte.
N
OTE
Les modules UAC-CX ne peuvent être installés qu'à l'arrière des contrôleurs UniStream compatibles.
Les modules UAC-CX peuvent être installés dans les configurations suivantes:
Si un module comprenant un port série est enclenché directement à l'arrière de l'UniStream, il ne peut être suivi que
par un autre module série, pour un total de 2.
Si votre configuration inclut un module CANbus, vous devez l'attacher directement à l'arrière de l'UniStream. Le
module CANbus peut être suivi par deux modules série, pour un total de 3.

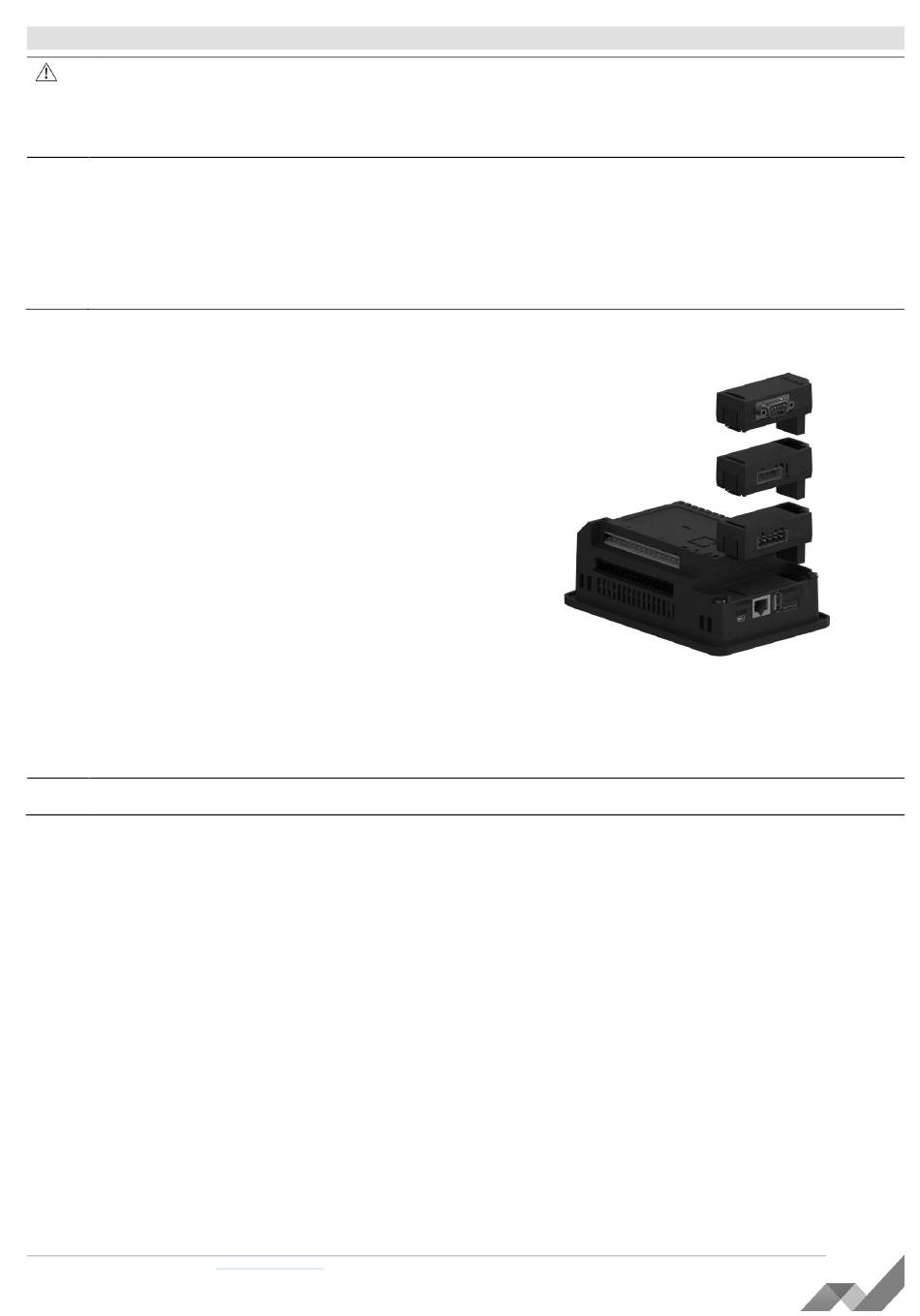

Installation d'un module UAC-CX
Accrochage du premier module à l'arrière du contrôleur:
1. Vérifiez que la prise COM du contrôleur n'est pas couverte
Si le module UAC-CX doit être le dernier de la configuration, ne
retirez pas le couvercle de sa prise COM.
2. Insérez la fiche de connexion du module dans la prise jusqu'à ce
qu'elle soit fermement insérée.
Empiler des modules supplémentaires sur le premier:
3. Vérifiez que la prise COM du contrôleur n'est pas couverte
Si le module UAC-CX doit être le dernier de la configuration, ne
retirez pas le couvercle de sa prise COM.
4. Insérez la fiche de connexion du module dans la prise jusqu'à ce
qu'elle soit fermement insérée.
Retirer un module
Vous devez retirer le module de fin de pile avant de retirer le suivant.
1. Éteignez l'alimentation du système.
2. Débranchez tous les fils ou câbles connectés au module.
3. Appuyez sur les clips situés en haut et en bas des modules et retirez délicatement le module de son emplacement.
Si vous retirez le module qui est branché au contrôleur, notez que si une unité d'extension d'E / S est branchée dans la
N
OTE
prise, vous devrez retirer l'unité de base pour accéder aux clips.
PL Systems Unitronics France -
Version : 22/12/2017
info@pl-systems.fr
3
