2.7. settinG and usinG tHe BaffLes
Set the baffles according to your chimney's
natural draft. The factory setting will have
to be adjusted if it does not allow for the

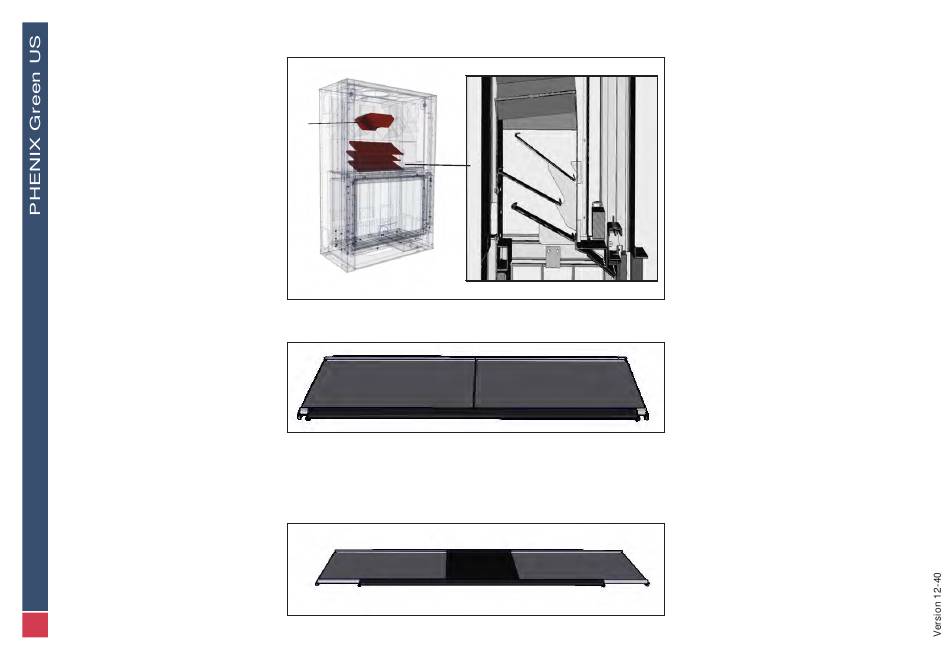

right draft and a good yield. The fireplace
has three adjustable baffles (C1, C2 and
C3 below) and a removable deflector (D).
On delivery, the baffles assembly will be in
open position with the deflector installed.
Full flow position:
This enables easy flow of smoke. Each
baffle consists of a fixed support on which
two panels slide. When the two panels are
brought back to the center of the support,
the passageway on the sides is opened up
for smoke.
Note: When the chimney draught is very
weak, it is possible to further increase the
amount of smoke passing through by taking out the detector (to do so, lift, turn 90°
and lower between the walls in the combustion chamber).
Intermediate position
If no smoke comes out of the fireplace when
it is opened, the baffles can be closed more
to improve yield. To do this, slide the upper
panels of one (or more) baffles to separate
them a bit.
10
D
2.7. reGLaGe et manipuLation des CHiCanes
C3
C2
C1
ter encore le passage des fumées en enlevant le déflecteur (pour cela, le soulever
et le faire pivoter à 90° pour pouvoir le redescendre entre les parois dans le corps
de chauffe).
Un bon réglage est fonction du tirage naturel
de votre cheminée. Il faudra donc adapter le
réglage d'usine si celui-ci ne vous permet pas
d'obtenir un tirage correct et un bon rende-
ment. L'appareil comporte trois chicanes ré-
glables (C1,C2 et C3 ci-dessous) et un déflec-
teur amovible (D). A la livraison, l'assemblage
des chicanes est en position fermée avec le
déflecteur en place.
Position la plus ouverte
Celle-ci permet un passage aisé des fumées.
Chaque chicane est constituée d'un support
fixe sur lequel coulissent deux panneaux:
lorsque les deux panneaux sont ramenés vers
le centre du support, le passage sur les côtés
est dégagé pour les fumées.
Note: Lorsque le tirage de la cheminée est
vraiment très faible, il est possible d'augmen-
Position intermédiaire
Si aucun refoulement à l'ouverture n'est ob-
servé, il est possible de fermer un peu les
chicanes pour augmenter le rendement. Pour
cela il suffit de faire coulisser les panneaux
supérieur d'une (ou plusieurs) chicane(s) pour
les écarter un peu.
