0 volt
●
5 volts
●
12 volts
●
Pour modifier les paramètres de tension d'un port série avec alimentation :
1.
Mettez le système de mobilité hors tension sans risque à l'aide du système d'exploitation, puis mettez
les périphériques externes hors tension.
2.
Débranchez le cordon d'alimentation et tous les périphériques de la base de connexion E/S.
IMPORTANT :
Quel que soit l'état de mise sous tension, une tension est toujours présente sur la carte
mère tant que le système est branché sur une prise secteur active. Afin d'éviter d'endommager les
composants internes de la base de connexion E/S, vous devez déconnecter le cordon d'alimentation et
attendre environ 30 secondes pour éliminer toute énergie résiduelle.
3.

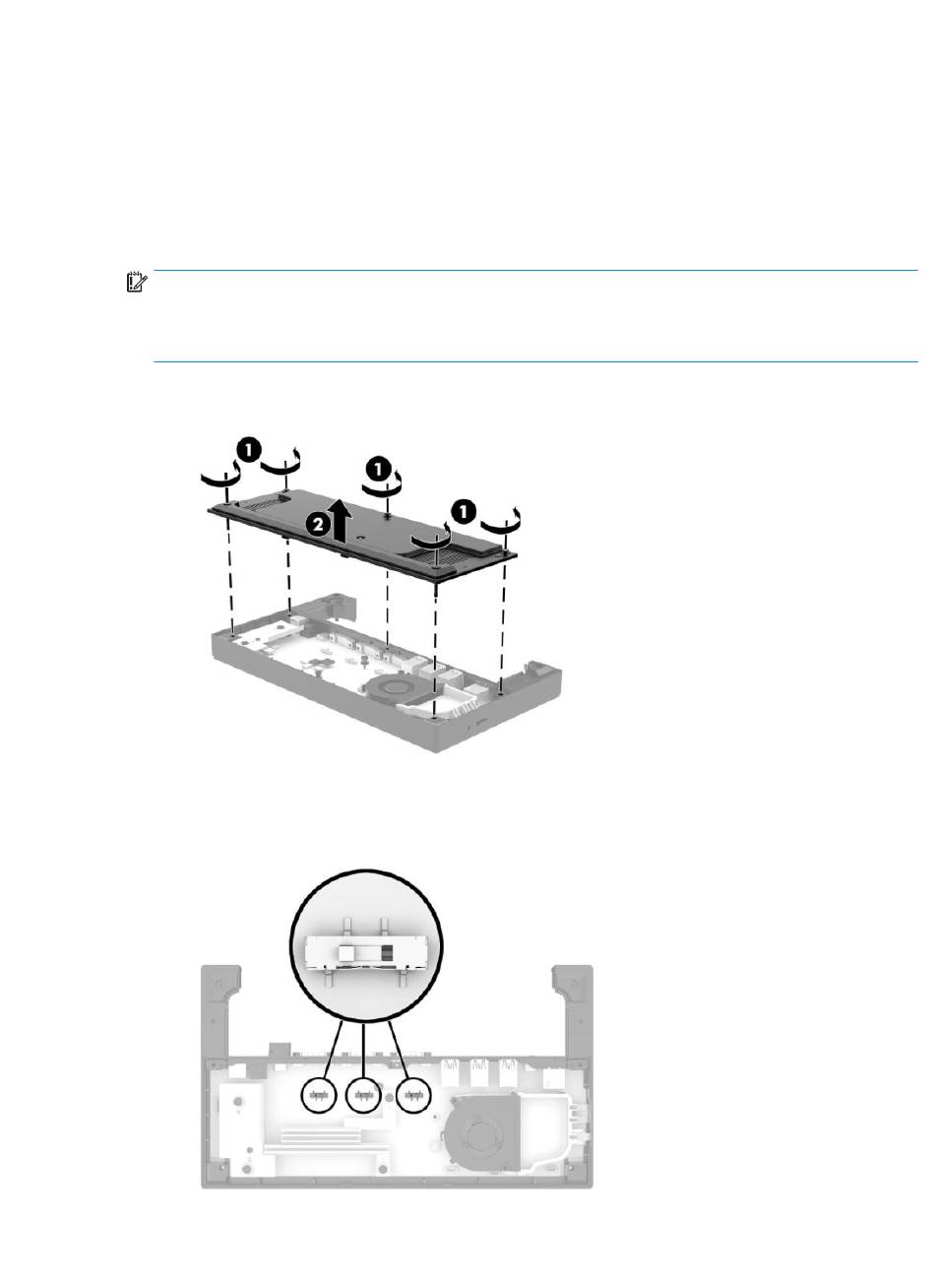

Retirez les cinq vis sur la partie inférieure de la base de connexion E/S (1) qui fixent la plaque inférieure à
la base de connexion E/S, puis retirez la plaque inférieure de la station de connexion E/S (2).
4.
Réglez le commutateur de sélection de la tension derrière chaque port série selon le paramètre
approprié.
Configuration des ports série avec alimentation de la base de connexion E/S
