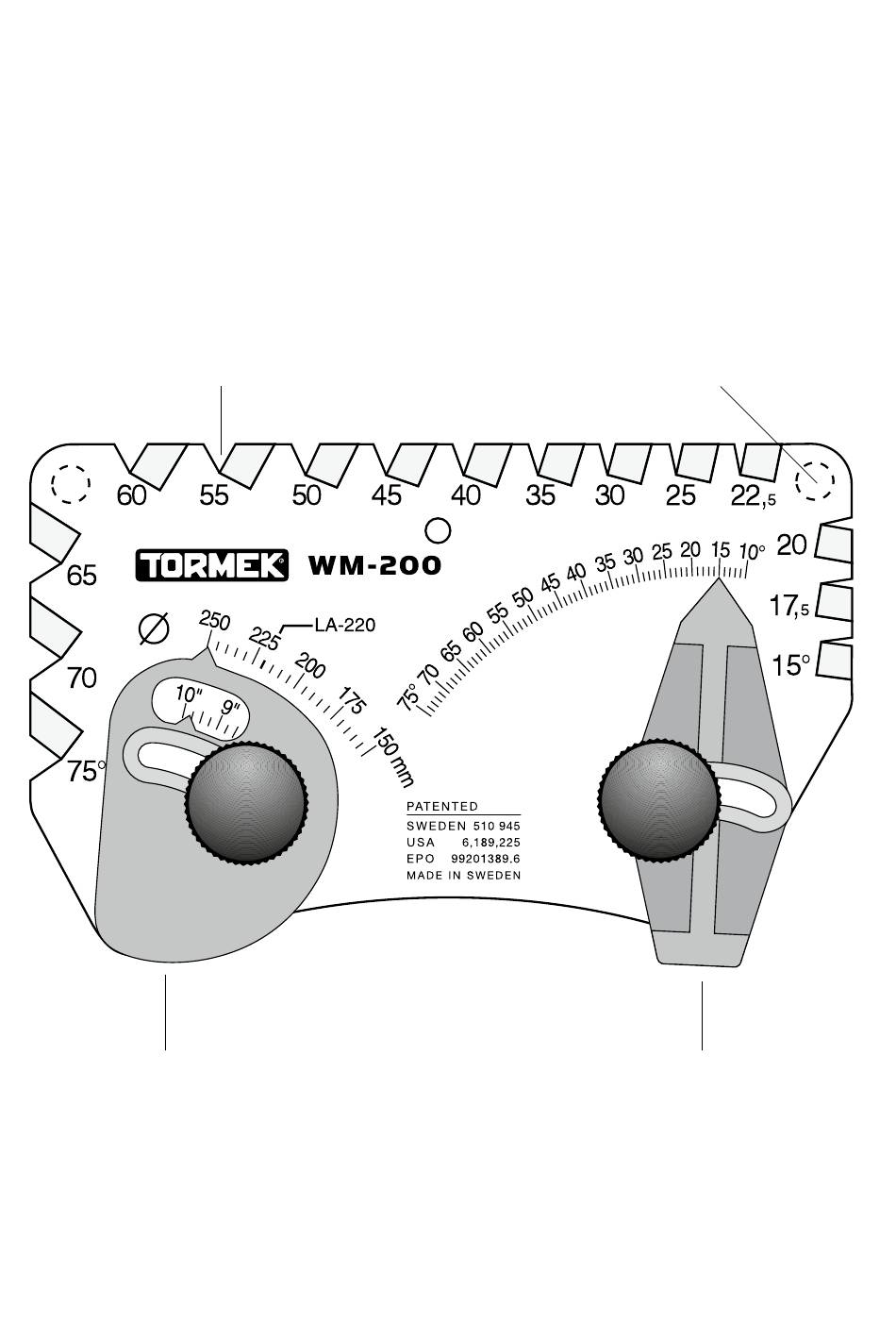

Positionneur d'angle WM-200

Ce positionneur breveté remplit deux fonctions : réglage et mesure. Réglage, tout d'abord, du
dispositif contre la meule afin d'obtenir un angle de tranchant compris entre 10° et 75° ; mesure,
ensuite, de l'angle de tranchant réel de l'outil. Il fonctionne sur toutes les meules dont le diamè-
tre est compris entre 150 et 250 mm. Le réglage est précis quel que soit l'état de la meule. Le
positionneur d'angle est muni de deux aimants permettant de le fixer simplement sur la machine
(Tormek T-7 uniquement).
Encoche de mesure
Pour mesurer un angle
de tranchant existant.
Compensateur de diamètre
Se règle en fonction du diamètre
de la meule par paliers de 5 mm.
Indicateur d'angle
Se règle entre 10° et 75°
avec une précision de 1°.
P oSI TI oNN EU R D 'AN GL E W M-2 00
Aimants (2)
Pour fixer le positionneur
sur le bâti de la machine.
