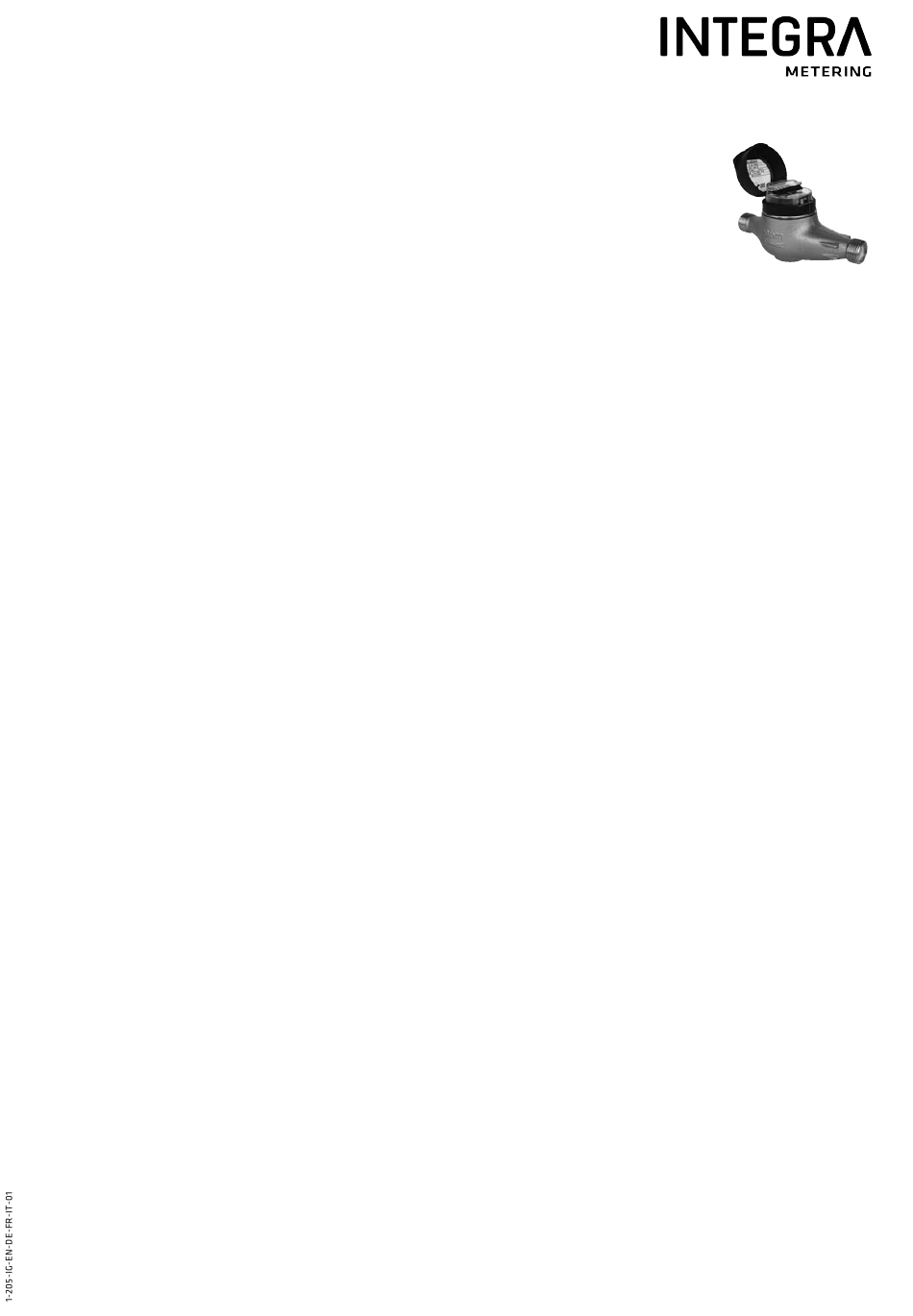

Integra aquabasic Instructions De Montage

Montageanleitung
Instructions de montage
Instruzioni di montaggio
Mounting instructions
a q u a b a s i c
Einbauhinweise
Rohrleitungsführung
Auf gut zugängliche Ablesung und Bedienung der Mess- und Zusatzgeräte achten. Die Messgeräte müssen so eingebaut werden, dass das
Zifferblatt immer waagrecht nach oben zeigt.
Die Rohrleitungsführung muss sicherstellen, dass das Messgerät im Messbetrieb jederzeit mit Flüssigkeit gefüllt ist und keine Luftein-
schlüsse auftreten. aquabasic ®
Auslegung von Messgerät und Zubehör
Durchflussmessgeräte sind den Belastungswerten entsprechend auszulegen. Falls notwendig, Rohrleitung anpassen. Mess- und Zube-
hörgeräte nach den maximal in der Anlage vorkommenden Betriebsbedingungen auslegen. Insbesondere: Durchfluss, Betriebsdruck, Be-
triebstemperatur und Umgebungstemperatur.
In Gebäuden mit dem Risiko von Minustemperaturen (z.B. Ferienhäuser) sind aquabasic
diese bei Beginn der kalten Saison zu entleeren.
Einbau
Vor dem Einbau Rohrleitung mit hohem Druck durchspülen. Bei neuen oder geänderten Rohrleitungen Passstücke anstelle Zähler verwen-
den.
Inbetriebnahme
Bei Inbetriebnahme und nach jeder Entleerung Absperrorgane langsam öffnen um Druckschläge auf den Zähler zu vermeiden. Dauernde
Überlast führt zu Beschädigungen.
Sicherheitshinweise
• Bei Transport den Zähler am Gehäuse und nicht an den montierten Erweiterungsmodulen oder Deckel anfassen.
• Die Geräte dürfen nur zum bestimmungsgemässen Verwendungszweck eingesetzt werden. Zubehör darf nur verwendet werden, wenn
eine sicherheitstechnisch unbedenkliche Verwendungsfähigkeit gegeben ist. INTEGRA METERING-Geräte werden nach den gültigen
Normen und Richtlinien hergestellt. INTEGRA METERING garantiert im Rahmen der allgemeinen Geschäftsbedingungen für die Qualität
des Produktes. Die Haftung für die richtige Installation sowie fachgemässe Handhabung geht mit Empfang der Ware auf den Eigentümer
oder Betreiber über. Die Einbauhinweise sind genau zu beachten.
• Die Anlagekonzeption muss sicherstellen, dass das Messgerät nicht beschädigt werden kann, insbesondere durch Frosteinwirkung,
Torsion der Rohrleitung, übermässige Wärmeausdehnung der Rohrleitung, beim Einbau nicht fluchtende Leitungen, durch Eindringen
von Fremdkörpern oder durch Verschlammung.
• Beim Einbau des Zählers ist das Einbau-Lichtmass der Rohrleitung einzuhalten. Bei Flanschanschluss sind die Verbindungselemente in
der vorgegebenen Anzahl und mit dem richtigen Drehmoment gemäss Angaben des Schraubenherstellers fest zu ziehen.
• Zulässige Betriebsdaten gemäss Typenschild einhalten. Druckprüfung mit max. 1,5 x Nenndruck PN.
• Messgeräte periodisch auf Dichtheit der Anschlüsse und auf Funktion prüfen.
• Bei Arbeiten an der Anlage vor jedem Eingriff auf Druck entlasten.
®
Flügelradzähler benötigen keine Ein- und Auslaufstrecken.
® Zähler mit Entleervorrichtung einzubauen und
