Chapitre 7
Graphes et calculs statistiques
k k k k k Diagramme en bâtons et graphe linéaire
Sur la liste des données statistiques, appuyez sur 1 (GRPH) pour afficher le menu
P.110
de graphes, appuyez sur [4 (SET) et choisissez Both comme type de graphe
(G-Type)
pour le graphe que vous voulez utiliser (GPH1, GPH2, GPH3).
(Both)
Lorsque Auto est spécifié pour le paramètre S-Wind (Réglage de fenêtre d'affichage
P.8
de graphe statistique) sur l'écran de configuration, vous pouvez amener la surbrillance
sur le paramètre AutoWin et appuyer sur 1, 2 ou 3 pour effectuer un des
réglages suivants.
Appuyez sur Q pour tracer le graphe.
122
1 (Sep.G) ..... Avec ce paramètre, chaque graphe est tracé dans différentes
zones de l'écran, sans être superposé. Les deux graphes ont
les mêmes abscisses, mais l'axe
diagramme en bâtons seulement.
2 (O.Lap) ..... Avec ce paramètre, les deux graphes sont superposés l'un à
l'autre, mais chaque graphe peut avoir ses propres valeurs
pour l'axe
3 (Norm) ...... Avec ce paramètre, les deux graphes sont aussi superposés
mais ils utilisent les mêmes abscisses et ordonnées.

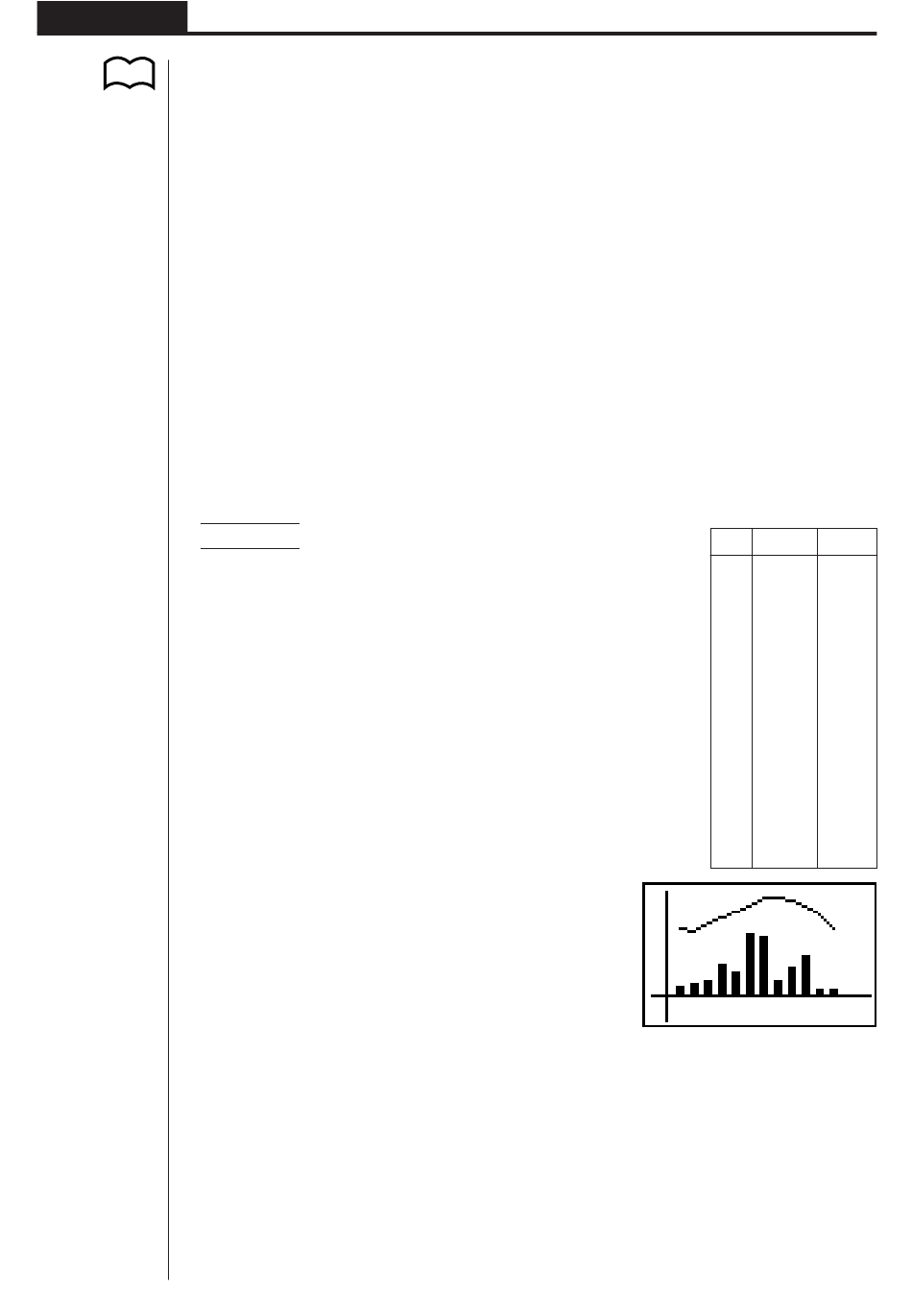

Exemple
Tracer un graphe représentant les
précipitations dans une ville donnée sous
forme de diagramme en bâtons et la
température moyenne sous forme de
graphe linéaire.
Saisir les données des précipitations dans
la liste 1 et des températures dans la liste
2. Procéder de la façon suivante pour
tracer le graphe.
1(GRPH)[4(SET)
1(GPH1)c
[[[[3(Both)c
1(List1)c
2(List2)c
1(Sep.G)Q
1(GRPH)1(GPH1)
• Pour utiliser la fonction TRACE lorsque le graphe est affiché, il suffit d'appuyer
sur !1 (TRCE). Utilisez d et e pour déplacer le pointeur.
• Il n'est pas possible de tracer plusieurs diagrammes en bâtons et graphes
linéaires sur le même écran.
y
.
x
est affiché pour le
List 1 List 2
1
100
5
2
150
4
3
200
11
4
400
16
5
300
20
6
800
24
7
750
31
8
200
32
9
350
29
10
500
24
11
80
18
12
80
6
