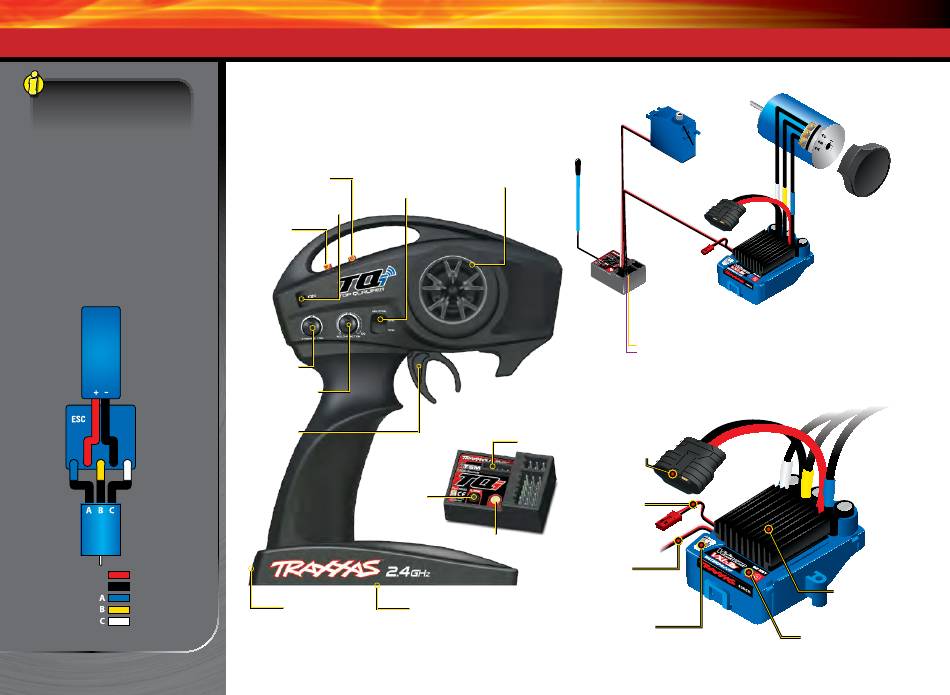

Traxxas Velineon RUSTLER VXL Manuel Du Propriétaire page 12

Caractéristiques du Velineon
3500
Type : Sans balais et sans capteur
RPM/volts : 3500
Type d'aimant : Aimants frittés
en néodyme résistants à de très
hautes températures
Type de raccordement : Boule de
3,5mm
Taille du câble : calibre 12
RPM maximum : 50,000
Calibre : 36mm (1,42 po) (taille
540)
la longueur : 55mm (2,165 po)
Poids :262g (9,24 onces)
Diagramme de câblage du moteur
et du contrôleur de vitesse
PILE
Moteur
+ Positif
– Négatif
12 • TR A X X AS
SYSTÈME RADIO TQ & ÉLECTRIQUE VELINEON DE TRAXXAS
i
Ce modèle est muni du plus nouveau transmetteur TQi
de 2,4GHz avec mémoire du modèle de Traxxas Link™. Le
transmetteur dispose de deux canaux par l'intermédiaire
desquels il commande l'accélération et la direction. Le récepteur
à l'intérieur du modèle a 5 canaux de sortie. Votre modèle est
muni d'un servo et d'un contrôleur de vitesse électronique.
TRANSMETTEUR ET RÉCEPTEUR
Bouton de réglage Commande de
réglage du neutre
Témoin DEL rouge/vert
Voir plus de renseignements
à la page 27
Bouton de
menu
Réglage de
la direction
Bouton
multifonctionnel
Accélérateur
Bouton de
connexion
Commutateur Compartiment pile
d'alimentation
** Port de capteur accessoire à utiliser avec lal'extenseur de télémétrie (voir plus de renseignements sur Traxxas.com et dans les matériels fournis)
DIAGRAMME DE CÂBLAGE DU MODÈLE
Volant
Antenne
Raccord de ventilateur
V/T - Port du capteur de tension/
température
RPM - Port du capteur rpm
BATT/
CH5 - Pile/Canal 5*
CH4 - Canal 4*
CH3 - Canal 3*
CH2 - Commande de vitesse
CH1 - Servodirection
CH1 - Canal 1*
*Non utilisé
CONTRÔLEUR DE VITESSE ÉLECTRONIQUE VXL-3s
Connecteur haut courant
de Traxxas (mâle)
Port d'expansion de
à la pile
capteur **
Raccord de
ventilateur
(à usage facultatif)
DEL
Câble de
récepteur (fil RX)
DEL
Moteur sans balais
(voir les consignes sur le
câblage correct du moteur
dans la barre latérale)
Canal 1
Servodirection
Connecteur haut
courant de Traxxas
(mâle)
à la pile
(à usage facultatif)
†
Canal 2
†
Commande de vitesse
électronique
†
Ports de capteur accessoire à utiliser avec les capteurs standard de télémétrie pour la tension/température et
RPM (voir plus de renseignements sur Traxxas.com et dans les matériels fournis)
Bouton EZ-Set
(Bouton marche-arrêt)
Couvercle de
moteur
Au moteur
Plaque de
refroidissement
